使用单按钮控制电器的线路方案
【摘要】：在一些只能用一只按钮控制电器通断的特殊场合，可以采用以下线路来实现。图2-10单按钮控制通断的继电器线路之一起动时，按下按钮SB，晶闸管V经电阻R2触发导通，继电器KA得电吸合。图2-13单按钮控制通断的继电器线路之四工作原理：合上电源开关QS，交流电源经整流桥VC整流、电容C1滤波后，得到一直流电压。第二次按下按钮SB时，直流电压经R2、V、VD2、按钮SB触点构成回路，使继电器KA线圈失去电压而释放，电路恢复到初始状态。
在一些只能用一只按钮控制电器通断的特殊场合，可以采用以下线路来实现。
1.线路之一
线路如图2-10所示。该线路能实现电动机单方向起动运行和停止。
工作原理：交流电源经电容C1降压、稳压管VS进行正半周稳压、负半周对电容C1放电、二极管VD整流、电容C2滤波稳压，得到的直流电压为晶闸管V和直流继电器KA提供工作电压。

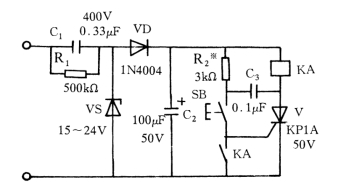

图2-10 单按钮控制通断的继电器线路之一
起动时，按下按钮SB，晶闸管V经电阻R2触发导通，继电器KA得电吸合。由于加在晶闸管阳极与阴极上的电压是直流电，所以松开SB后，晶闸管仍保持导通状态。继电器KA常开触点闭合，电动机起动运行（图中未画出）。KA另一常开触点闭合，为停机做好准备。这时电容C3上被充电成左正右负的电压。
当第二次按下按钮SB时，电容C3上的电压给晶闸管V以反向电压，致使其截止，继电器KA失电释放，其常开触点断开，电动机停转，电路回复到初始状态。
必要时调节电阻R2，以保证继电器KA所需要的吸合电流。
2.线路之二
线路如图2-11所示。

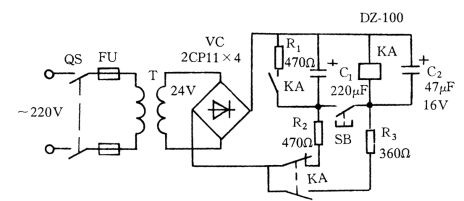

图2-11 单按钮控制通断的继电器线路之二
工作原理：合上电源开关QS，交流电源经变压器T降压、整流桥VC整流后，得到一直流电压，并经电阻R2向电容C2充电。此时按下按钮SB，C1立即通过继电器KA线圈放电，使KA吸合，其常闭触点断开、常开触点闭合，从而维持KA继续吸合状态。同时电容C1向电阻R1放电，为下一个动作做好准备。
第二次按下按钮SB时，直流电压通过电阻R3向电容C1充电，由于此时的C1两端电压已为零，所以R3两端电压降增加，加在继电器KA线圈上的电压减小（瞬间为零伏），致使KA失电释放。
该线路关断KA后到下一次接通KA，中间需要间隔不足1s，这是因为C1的充电时间常数（R1∥R2）C1＝（470kΩ∥470kΩ）×220×10－6＝0.24（s）。
3.线路之三
线路如图2-12所示。
该线路与图2-11类似，只不过此处采用二极管VD1半波整流、电容C1滤波而得到较高的直流电压（约300V），并采用额定电压为110V的继电器KA。
工作原理：合上电源开关QS，300V直流电压经电阻R1向电容C2充电，当C2上的电压充到300×R2/（R1＋R2）≈110V时，充电结束，按下按钮SB，C2立即通过继电器KA线圈放电，使KA吸合，其常闭触点断开、常开触点闭合，从而维持KA继续吸合状态。C2通过R2放电，使C2两端的电压为零伏。
第二次按下按钮SB时，直流电压通过电阻R3向电容C2充电，加在继电器KA线圈上的电压瞬间为零伏，致使KA失电释放。
图2-12 单按钮控制通断的继电器线路之三
该线路关断KA后到下一次接通KA，中间需要间隔较长，这是因为C1的充电时间常数（R1∥R2）C2＝（470kΩ∥470kΩ）×220×10－6≈6（s）。如果要缩短这个时间，可相应减小R1、R2的阻值，并应相应增加R1、R2的功率。
4.线路之四
线路如图2-13所示。在某进口设备上采用该线路。

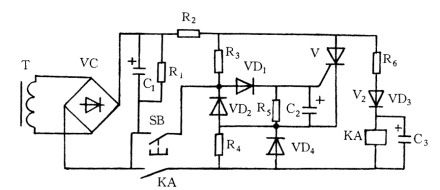

图2-13 单按钮控制通断的继电器线路之四
工作原理：合上电源开关QS，交流电源经整流桥VC整流、电容C1滤波后，得到一直流电压。按下按钮SB，直流电压经电阻R6、二极管VD3、继电器KA线圈、二极管VD4、VD2、按钮SB触点构成回路，KA吸合，其常开触点闭合自锁。此时晶闸管V的控制极与阴极之间无电压，故V处于截止状态。
松开按钮SB后，继电器KA继续吸合。这时直流电压经电阻R2、R3、二极管VD1、电阻R5、R4、继电器KA的常开触点（此时已闭合）构成回路，在电阻R5上产生压降，因此晶闸管V被触发导通，为下一个动作作好准备。
第二次按下按钮SB时，直流电压经R2、V、VD2、按钮SB触点构成回路，使继电器KA线圈失去电压而释放，电路恢复到初始状态。
