如何选择固态继电器保护元件？
【摘要】：例如晶体管驱动SSR电路如图2-7所示。限流电阻按下式计算式中 Um——电网电压峰值，如图为； I2e——SSR的额定输出电流； Ide——电动机额定电流。压敏电阻的额定电压可选为电源电压有效值的1.9倍。表2-4JGD型JSSR 保护元件选用表
当线路控制电压超出固体继电器的输入电压最高值时，应加限流电阻限流。限流电阻可按下式计算
式中 R——限流电阻阻值（Ω）；
P——限流电阻功率（W）；
Uc——线路电压最大值（V）；
V1e、I1e——SSR额定输入电压和额定输入电流（V、A）。
例如晶体管驱动SSR电路如图2-7所示。
已知SSR的额定输入电压V1e为3.5V，额定输入电流I1e为10mA，则
图2-7 晶体管驱动SSR电路

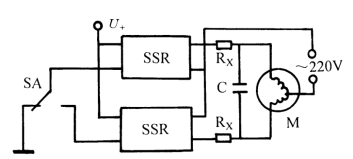

图2-8 SSR控制单相可逆电动机线路
例如SSR控制单相可逆电动机线路如图2-8所示。限流电阻按下式计算
式中 Um——电网电压峰值，如图为
；
I2e——SSR的额定输出电流（A）；
Ide——电动机额定电流（A）。
2.固体继电器RC元件和压敏电阻的选择
当SSR用于控制直流电动机时，应在负载两端接入二极管，以阻断反电势。控制交流负载时，应加装RC吸收电路或压敏电阻等。当控制感性负载时，在SSR的两端必须加接压敏电阻。压敏电阻的额定电压可选为电源电压有效值的1.9倍。
JGD型多功能固体继电器的RC元件及压敏电阻选用，见表2-4。

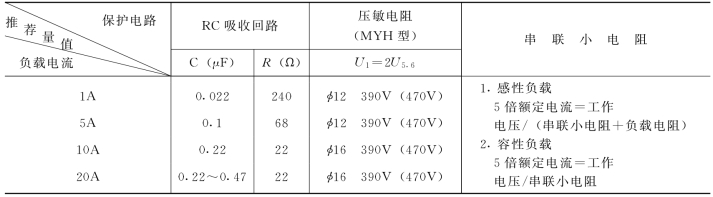

表2-4 JGD型JSSR 保护元件选用表
