经济继电器：原理及线路设计

2023-06-20 理论教育版权反馈

【摘要】：图2-3经济的继电器线路之一图2-4经济的继电器线路之二继电器的吸合电压要比释放电压高许多，其吸合电流也相应地不同于释放电流。这时继电器的线圈与电阻R3串联，从而限制了流过线圈的电流。三极管延缓截止时间应不小于0.2s。如果根据装置的工作条件，继电器要由某种信号或不大的直流电压来控制的话，则可以采用图2-4线路。以上两线路的电源电压可以大于继电器的吸合电压。

如果受选择的限制而不得不使用吸合电压大大低于电源电压的继电器时，可采用如图2-3和图2-4所示的线路。

pagenumber_ebook=100,pagenumber_book=89

图2-3　经济的继电器线路之一

pagenumber_ebook=100,pagenumber_book=89

图2-4　经济的继电器线路之二

继电器的吸合电压要比释放电压高许多，其吸合电流也相应地不同于释放电流。如果继电器吸合之后线圈上的电压稍大于其释放电压，则继电器工作在经济状态，其损耗功率可以减少2/3～4/5。

工作原理（图2-3）：接通电源后，三极管VT基极流过电容C的充电电流，VT导通，继电器KA吸合。经过一段延时后（延时时间决定于R1、C回路的参数），VT截止。这时继电器的线圈与电阻R3串联，从而限制了流过线圈的电流。三极管延缓截止时间应不小于

0.2s。

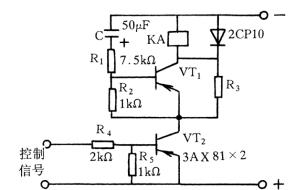

如果根据装置的工作条件，继电器要由某种信号或不大的直流电压来控制的话，则可以采用图2-4线路。该线路不同于图2-3是增加了一只三极管VT2。VT2起着电子锁的作用。

以上两线路的电源电压可以大于继电器的吸合电压。

元件选择：电容C的耐压值应大于倍电源电压；限流电阻R3的阻值可由下式计算为

式中 Uc——电源电压（V）；

　　 Uf——继电器释放电压（V）；

　　 If——继电器释放电流（mA）。
