继电器参数代用和换算技巧

2023-06-20 理论教育版权反馈

【摘要】：为了适应各种控制的需要，有时需要对现有的继电器作适当的调整及处理。表2-2继电器应用范围扩展方法可通过中间继电器逐级扩大触点的负载能力。中间继电器的触点容量不够时，应采用小型接触器。将继电器降低容量使用。直流接触器改变通电持续率的换算导线直径换算式中 TD1、TD2——原线圈和改绕后线圈的通电持续率。线圈ω2和直流电阻R2的换算仍按上述公式计算。

为了适应各种控制的需要，有时需要对现有的继电器作适当的调整及处理。

1.触点容量不够时

可按以下方法处理：

（1）采用几对触点并联使用。需注意它们动作的同步性要好。否则先接通的一对触点易烧毁。因此需仔细调整，但必须保证触点的开距、超程、压力等仍符合原产品的技术要求。

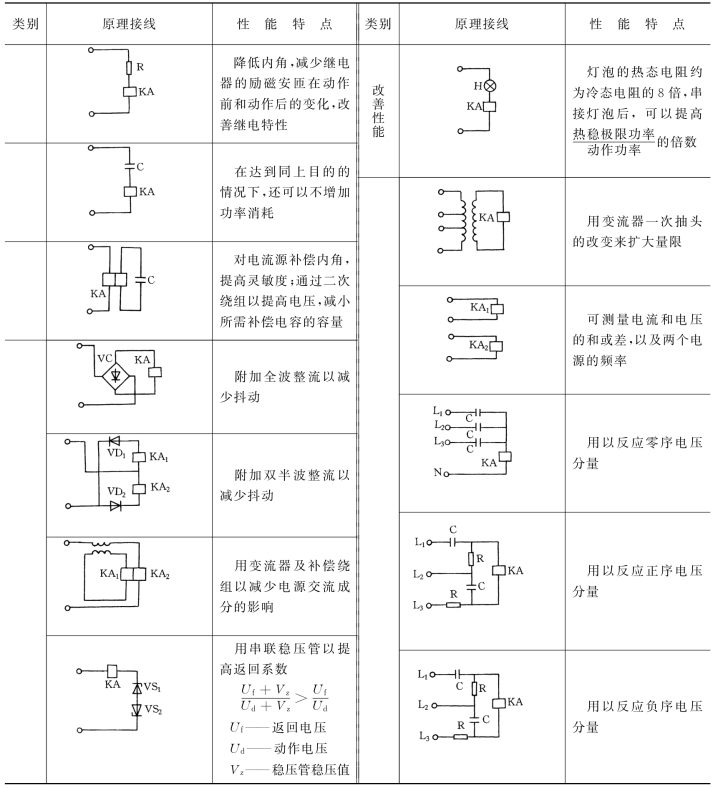

表2-2　继电器应用范围扩展方法

pagenumber_ebook=98,pagenumber_book=87

（2）可通过中间继电器逐级扩大触点的负载能力。中间继电器的触点容量不够时，应采用小型接触器。

（3）将继电器降低容量使用。对于感应性负载还可以采用熄火花电路来提高触点的负载能力。

2.返回系数不符合要求时

可采用第二章第二节一、二项的办法来解决。

3.吸合或释放时间不符合要求时

可以用改变线圈回路和时间常数的办法来解决。具体请见第二章第二节。

4.线圈参数不符合要求时

可能重绕（有的继电器也可采用电阻或电容降压的方法处理，请见第二章第二节十一项）：

（1）交流继电器、接触器改压换算

pagenumber_ebook=99,pagenumber_book=88

式中 ω1、ω2——原线圈和改压后线圈的匝数；

　　 d1、d2——原线圈和改压后线圈导线的直径（mm）；

　　 U1、U2——原线圈和改压后线圈的额定电压（V）。

对于交流串联励磁线圈，则可按下列公式换算

pagenumber_ebook=99,pagenumber_book=88

式中 I1、I2——原线圈和改压后线圈的电流（A）。

（2）直流接触器线圈改压计算

pagenumber_ebook=99,pagenumber_book=88

式中 R1、R2——20℃时，原线圈和改压后线圈的直流电阻（Ω）；

其它符号同前。

（3）直流接触器改变通电持续率的换算

导线直径换算

pagenumber_ebook=99,pagenumber_book=88

式中 TD1、TD2——原线圈和改绕后线圈的通电持续率。

线圈ω2和直流电阻R2的换算仍按上述公式计算。
