小水电站利用永磁机剩磁实现事故照明线路
【摘要】：农村小水电站缺少备用电源和事故照明装置，一旦夜间发生事故，小水电与电网解列，厂用电中断，车间一片漆黑，会给事故处理带来困难。在采用YT系列自动调节器的水轮发电机组，可采用测速信号源的永磁发电机作事故照明，其线路如图1-90所示。
农村小水电站缺少备用电源和事故照明装置，一旦夜间发生事故，小水电与电网解列，厂用电中断，车间一片漆黑，会给事故处理带来困难。
在采用YT系列自动调节器的水轮发电机组，可采用测速信号源的永磁发电机作事故照明，其线路如图1-90所示。

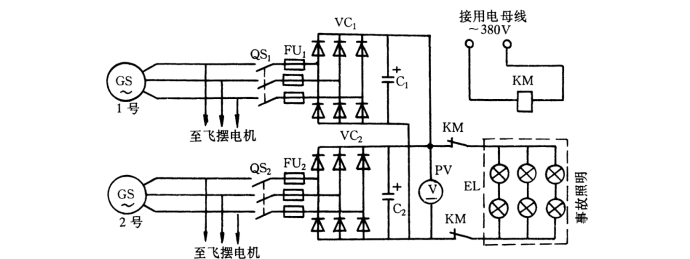

图1-90 利用永磁机剩磁作事故照明的线路
工作原理：合上闸刀开关QS1、QS2，各机组永磁发电机（GS1、GS2）220V三相交流电，经三相桥式整流器VC1、VC2整流、电容C1、C2滤波后输出直流电压，按相同极性并连接于交流接触器KM的常闭触点上。当电厂发生事故造成厂用电中断时，接于厂用电母线上的接触器KM失电释放，其常闭触点闭合，事故照明自动投入。值班人员可立即协助自动调速器关回“空载”，然后将调速器切为“手动”方式运行，维持机组“空载”运转，满足事故照明，同时可将飞摆电机退出运行。
当厂用电恢复时，接触器KM得电吸合，其常闭触点断开，切断事故照明回路。永磁机可供事故照明灯的总功率可按下式计算
式中 Ps——事故照明灯总功率（W）；
Py——永磁发电机剩余功率（W）；
K——安全系数，可取0.6～0.7；
PF——调速器飞摆电机功率（W）；
Pn——转速继电器消耗功率（W）；
Pp——转速表消耗功率（W）；
P1——导线消耗功率（W）。
