三合一发电机控制柜:高效节能的解决方案
【摘要】：三合一发电机控制柜集励磁调节、并网、控制、测量、保护和配用电为一身，因而结构紧凑、功能完善、占地面积少等优点而受到用户的欢迎。作者开发出以下各系列三合一控制柜，性能优良，抗干扰性好，可靠性高，受到用户欢迎。BKSF-W系列三合一控制柜规格见表1-30。表1-32BKSF-AW 系列三合一控制柜规格4.BKSF-AH系列该系列由BKSF-□2A系列微电脑控制柜与JZLF-11F型晶闸管自动励磁装置组成，适用于机端电压为400V、容量为630kW及以下的晶闸管励磁同步发电机。
三合一发电机控制柜集励磁调节、并网、控制、测量、保护和配用电为一身，因而结构紧凑、功能完善、占地面积少等优点而受到用户的欢迎。不足之处是，由于在一块柜内电气元件数量较多，接线端子多，因而检修较麻烦。
作者开发出以下各系列三合一控制柜，性能优良，抗干扰性好，可靠性高，受到用户欢迎。
1.BKSF-W系列
该系列由BKSF-□2系列控制柜与TWL-Ⅱ型无刷励磁调节器组成，适用于机端电压为400V、容量为1000kW及以下的无刷励磁同步发电机。采用BKQ准同期并网器。

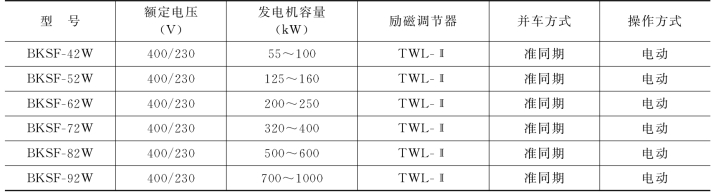

BKSF-W系列三合一控制柜规格见表1-30。
表1-30 BKSF-W 系列三合一控制柜规格
2.BKSF-H系列
该系列由BKSF-□2系列控制柜与JZLF-11F型晶闸管自动励磁装置组成，适用于机端电压为400V、容量为630kW及以下的晶闸管励磁同步发电机。采用BKQ准同期并网器。
BKSF-H系列三合一控制柜规格见表1-31。
表1-31 BKSF-H 系列三合一控制柜规格
3.BKSF-AW系列
该系列由BKSF-□2A系列微电脑控制柜与TWL-Ⅱ型无刷励磁调节器组成，适用于机端电压为400V、容量为1000kW及以下的无刷励磁同步发电机。采用STK-W-3型微电脑控制器。

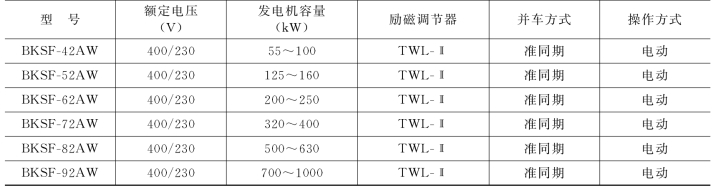

BKSF-AW系列三合一控制柜规格见表1-32。
表1-32 BKSF-AW 系列三合一控制柜规格
4.BKSF-AH系列
该系列由BKSF-□2A系列微电脑控制柜与JZLF-11F型晶闸管自动励磁装置组成，适用于机端电压为400V、容量为630kW及以下的晶闸管励磁同步发电机。采用STK-W-3型微电脑控制器。

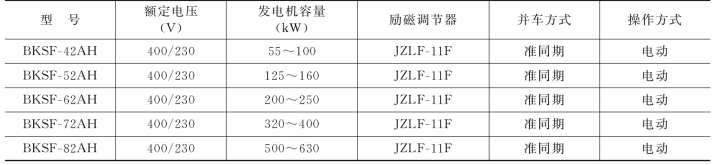

BKSF-AH系列三合一控制柜规格见表1-33。
表1-33 BKSF-AH 系列三合一控制柜规格
