BKSF-□2A系列微电脑控制柜与BKSF-□2系列低压水轮发电机控制柜不同之处在于由STK-W-3型微电脑控制器代替BKQ准同期并网器，其它部分完全一样。表1-29BKSF-□2A 系列微电脑控制柜规格一边调整励磁电流使功率因数满足要求，一边按增负荷按钮，逐渐增大机组动力至额定值。......
2023-06-20
BKSF-□2系列低压水轮发电机控制柜介绍
【摘要】：BKSF-□2系列低压水轮发电机控制柜用于三相四线，电压为400/230V、容量为800kW及以下的小型发电机组保护、测量、控制、并网和配电。它是当前小水电应用最多的一种控制柜。图1-89BKSF-□2系列控制柜控制保护原理图水电阻目前小水电站用得较少，可借助此接触器动作于折向器或关导水叶装置，以防止飞车。BKSF-□2系列控制柜电气元件参数，见表1-28。
BKSF-□2系列低压水轮发电机控制柜用于三相四线，电压为400/230V、容量为800kW及以下的小型发电机组保护、测量、控制、并网和配电。它是当前小水电应用最多的一种控制柜。

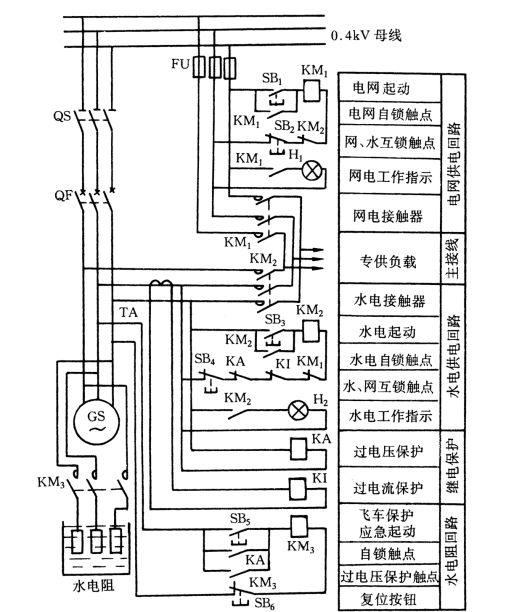

图1-87 小水电站控制、保护线路
柜体为开启式结构。门上装有各种仪表、信号灯、按钮和控制开关等；柜的中部装有BKQ准同期并网器，刀开关和低压断路器。
柜内装有避雷器三只，以防雷电波的袭击。装置具有欠压脱扣、短路保护、过电压、过电流等保护。
1.控制柜规格（见表1-27）

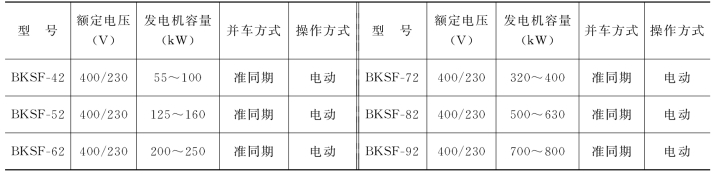

表1-27 BKSF-□2系列控制柜规格
2.电路图
BKSF-□2系列控制柜电气原理图如图1-88所示；控制保护原理图如图1-89所示。由于42～92型所采用的出口断路器QF不同，其QF接线也有所不同。

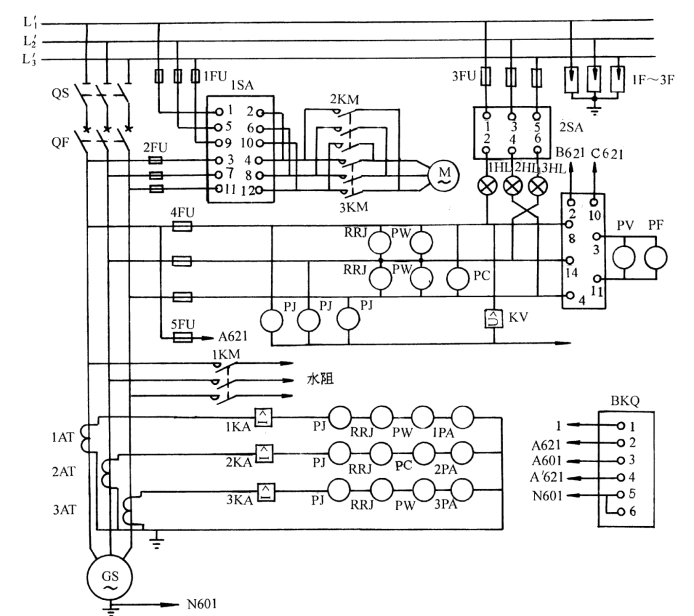

图1-88 BKSF-□2系列控制柜电气原理图
图中，1PA～3PA为A、B、C相电流表，4PA为励磁电流表，PV为交流电压表，PF为频率表，PC为功率因数表，PW为有功功率表，RRJ为无功电能表，PJ为有功电能表，1KS为过电流信号继电器，2KS为过电压信号继电器，1HL～3HL为同期指示灯，4HL为合闸指示灯，5HL为分闸指示灯，6HL为水阻投入指示灯，7HL为水阻切除指示灯，BKQ为准同期并网器，3SA为电压转换开关，4SA为同期转换开关，1SB为水阻投入按钮，2SB为水阻切除按钮，3SB为合闸按钮，4SB为分闸/储能按钮，QS为隔离开关，QF为断路器，1F～3F为阀型避雷器，FU为熔断器，1KM为水阻投切接触器，2KM、3KM为增负荷和减负荷接触器，5SB、6SB为增负荷和减负荷接触器，1SQ、2SQ为行程开关，B为交流电铃。另外还设有4只备用的光字牌。

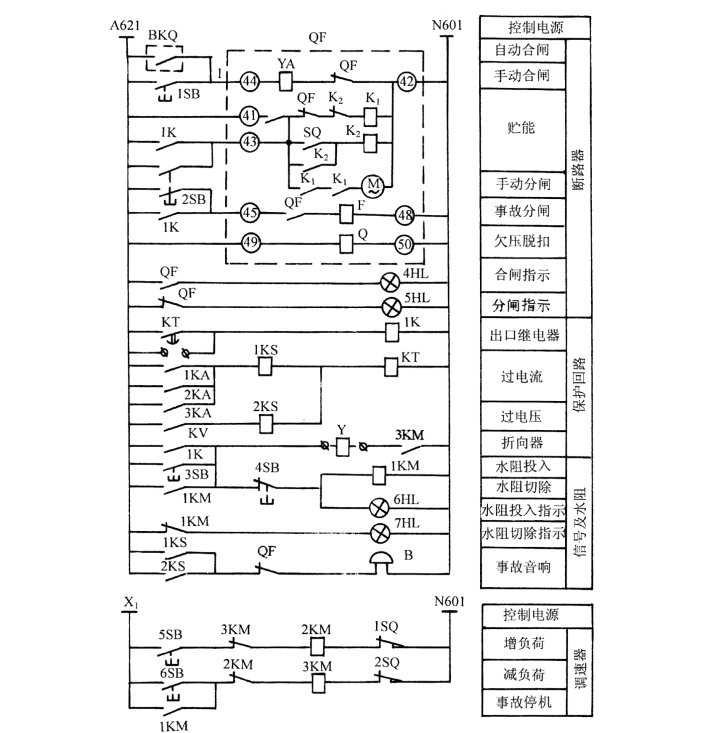

图1-89 BKSF-□2系列控制柜控制保护原理图
水电阻目前小水电站用得较少，可借助此接触器（1KM）动作于折向器或关导水叶装置，以防止飞车。
BKSF-□2系列控制柜电气元件参数，见表1-28。
