【摘要】：BKQ系列自动并列控制器是专为小水电设计的自动化并列装置，适用于容量为3200kW及以下的高压或低压发电机组。在BKQ-1型的基础上减少电压环节，专用于400V低压机组并列。在BKQ-1型的基础上增加调频环节，可对发电机组的频率进行自动调节，以跟踪电网频率。

BKQ系列自动并列控制器是专为小水电设计的自动化并列装置，适用于容量为3200kW及以下的高压或低压发电机组。它可根据整定条件自动将发电机并入电网，也可用于火电或柴油发电机组的自动并列。

1.并列控制器的主要特点

BKQ系列自动并列控制器，采用集成电路，具有以下特点：

（1）并列动作准确可靠，合闸冲击电流极小，能有效地保护发电机组。

（2）并列动作迅速，在允许频差的第一个周期内即可合闸，因而对事故或特殊条件下并列特别适合。

（3）电路设有互锁环节，安全可靠，不误动作。

（4）操作使用简便，体积小、重量轻。

BKQ系列有以下各型号：

（1）BKQ-1型。具有频差检测、电压差检测、相位检测和综合闭锁四个环节，是该系列产品的基本形式。

（2）BKQ-3型。在BKQ-1型的基础上减少电压环节，专用于400V低压机组并列。

（3）BKQ-4型。在BKQ-1型的基础上增加调频环节，可对发电机组的频率进行自动调节，以跟踪电网频率。

（4）BKQ-5型。在BKQ-1型的基础上增加调频、调压环节，可对发电机组的电压、频率进行跟踪调节到与电网一致，实现整个并网过程自动化。

2.主要技术指标

（1）电源：电压230V时为＋15%；100V时为－40%；频率：45～55Hz。

（2）功率消耗：发电机侧＜2W；电网侧＜5W。

（3）导前相角：＜15°。

（4）允许合闸频差：0.1～0.5Hz（对应脉振周期为10～2s）连续可调。

（5）允许合闸电压差：±5%～±15%连续可调。

（6）调频环节：工作在40～80Hz范围内，频差在±20Hz可进行调节。

（7）调频、调压脉冲宽度：0.05～0.3s可调。

（8）合闸继电器触点容量：AC220V5A。

（9）调频、调压继电器出口容量：AC220V3A。

（10）使用环境：温度－20℃～＋50℃；相对湿度90%20℃；环境清洁，无导电尘埃及腐蚀气体。

3.工作原理

电路根据型号不同，设相位差环节，电压差环节，频差环节，同步闭锁环节，调频自动跟踪，调压自动跟踪环节及稳压电源等组成。

（1）合闸动作原理。当电网与本机同步接近时，相位环节符合合闸准备条件，同时频差、电压差及同步闭锁三个环节符合合闸条件时，合闸继电器KA即吸合。

（2）调频环节。本机和电网信号经逻辑电路测出频率高和低，频差较大时，无稳起振、信号经功放后分别使降速或升速继电器动作，带动执行机构（调速电机）进行自动频率跟踪，将本机频率调到与电网一致，在整定合闸范围内，允许合闸。

（3）调压环节。放大器测出电压高或低，在电压差较大时，电压差环节不允许合闸，无稳起振，信号经功放后分别使降压或升压继电器动作，带动执行机构（调压电机）进行调节，在电压差达到整定要求时，允许合闸，环节停止调节。

4.接线图

220V直接式装置接触器合闸接线图如图1-76所示。

100V电压互感器式装置接触器合闸接线如图1-77所示。

接线时须注意：

pagenumber_ebook=79,pagenumber_book=68

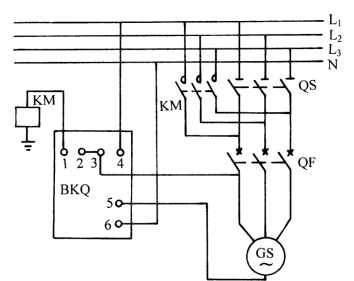

图1-76　220V直接式装置接触器合闸接线图

pagenumber_ebook=79,pagenumber_book=68

图1-77　100V电压互感器式装置接触器合闸接线图

（1）当本机与电网零线接在一起时，则可将本机N和电网N并到零线上。

（2）当发电机出口开关为自动空气开关或电动油开关时，则不需加装交流接触器，而直接控制自动开关即可，但开关动作时间应小于0.1s，否则易使并车失败。

（3）当发电机出口开关为非自动开关时，应加装交流接触器，其容量为发电机额定电流的1/5～1/3即可。

（4）调频、调压分别控制机组的调速电机和调压电机。
