直流发电机晶闸管电压自动调整器优化方案
【摘要】：直流发电机一般都采用调节磁场变阻器，改变励磁电流的方法进行调压。直流发电机晶闸管电压自动调整器电路如图1-68所示。该电路用于40kW、230V的复励直流电机，电压变化率可达2.5%。图1-68直流发电机电压自动调整电路工作过程如下：起动原动机，调节电位器RP，使发电机空载输出额定电压220V，这时从电阻R1、R2组成的分压器上取出约16V电压。反之，当发电机输出电压升高时，调整器的变化情况正好相反。
直流发电机一般都采用调节磁场变阻器，改变励磁电流的方法进行调压。这种调压方式稳压性能较差。
直流发电机晶闸管电压自动调整器电路如图1-68所示。该电路用于40kW、230V的复励直流电机，电压变化率可达2.5%。
图1-68中，BQ为并励绕组，CQ为串励绕组；外接电阻Rw串接在并励绕组回路。
工作原理：由三极管VT1等组成比较放大电路；由三极管VT2～VT4组成复合管，以获得足够大的电流放大倍数。VT4的发射极和集电极与Rw的一部分并联，使Rw变成一个可变电阻。稳压管VS2为VT1发射极提供一个基准电压，电阻R6为VS2提供电流通路；电阻R8（Rw的一部分）的作用是利用励磁电流在该电阻上产生的压降抬高VT4发射极的电位，使复合管在VT1发射极串联了VS2之后仍能工作在放大状态。

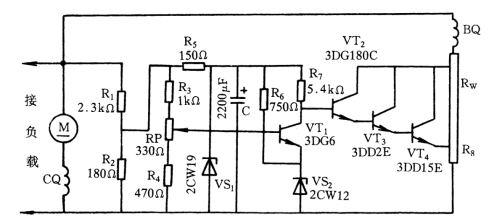

图1-68 直流发电机电压自动调整电路
工作过程如下：起动原动机，调节电位器RP，使发电机空载输出额定电压220V，这时从电阻R1、R2组成的分压器上取出约16V电压。该电压经电阻R5限流、电容C滤波、稳压管VS1稳压后，提供VT1直流电源，VT1工作在放大区。当发电机因负载增加而引起机端电压下降时，由R3、RP、R4组成的分压器中取出的VT1基极电压也成比例下降，集电极电位上升，复合管基极电位上升，使复合管的集电极电流增加，从而使发电机的励磁电流增加，于是发电机输出电压升高，恢复到正常电压范围。反之，当发电机输出电压升高时，调整器的变化情况正好相反。这种线路，当复合管的电流放大倍数愈大，则调节性能愈好。
