长江1.5kW汽油发电机晶闸管调压线路优化方案
【摘要】：图1-67长江1.5kW汽油发电机晶闸管调压线路当发电机输出电压下降时，经变压器T降压、二极管VD1半波整流、电容C1滤波后的电压也成正比例下降，由电阻R3、R4和稳压管VS1、VS2组成的测量桥的输出电压|UMN|增大，即三极管VT1基极偏压更负，其内阻变小，由单结晶体管VT2等组成的弛张振荡器脉冲频率加快，晶闸管V的导通角增大，使励磁电流增加，从而使发电机输出电压升高，回复到规定值附近。

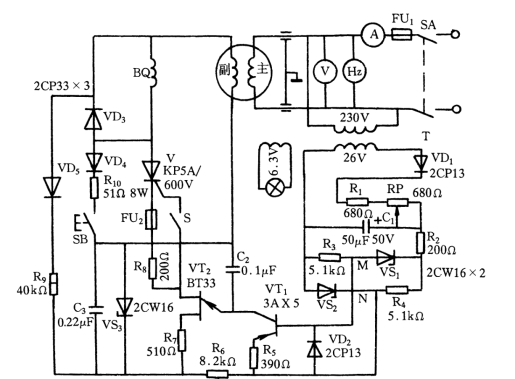

电路如图1-67所示。
工作原理：当汽油发电机起动后，按下励磁按钮SB，磁场绕组BQ经二极管VD4、限流电阻R10构成回路，励磁电流增大，发电机输出电压升高。当电压接近额定电压时，松开SB，发电机进入自动励磁工作状态。
当发电机输出电压下降时，经变压器T降压、二极管VD1半波整流、电容C1滤波后的电压也成正比例下降，由电阻R3、R4和稳压管VS1、VS2组成的测量桥的输出电压|UMN|增大，即三极管VT1基极偏压更负，其内阻变小，由单结晶体管VT2等组成的弛张振荡器脉冲频率加快，晶闸管V的导通角增大，使励磁电流增加，从而使发电机输出电压升高，回复到规定值附近。反之，当发电机输出电压升高时，|UMN|减小，VT1内阻变大，V导通角减小，励磁电流减小，同样维持输出电压不变。
移相触发器（即弛张振荡器）的直流电源由磁场电压经二极管VD5半波整流、电阻R9降压、电容C3滤波、稳压管VS3稳压后提供。
图中，二极管VD3为保护晶闸管等元件而设。当晶闸管V关闭时，磁场绕组将产生很高的自感电势，对电子元件造成威胁，有了VD3，能将此电能释放掉；二极管VD2的作用是保护三极管VT1，以限止输入VT1基极负偏压在0.7V以内。
