12V135型柴油发电机晶闸管调压线路优化方案
【摘要】：于是蓄电池经电阻R11、R2和VT2给发电机的励磁绕组供给励磁电流。当发电机电压下降到规定值以下时，稳压管不再击穿，VT1截止，VT2导通，于是发电机励磁电路又导通，发电机输出电压又升高。图1-66中，二极管VD的作用是为了防止励磁绕组过电压。图1-6612V135型柴油发电机晶闸管调压线路
线路如图1-66所示。
工作原理：起动柴油机时，钥匙开关SA接通1、2触点，按下起动按钮SB，电磁开关主触点闭合，电动机M起动运转，带动柴油发电机G起动。
柴油发电机起动后，钥匙开关SA接通1、3触点，蓄电池GB电压向JFT201A型电压调节器供电。这时由于蓄电池电压达不到稳压管VS的击穿电压，所以三极管VT1无基极偏流而截止，而VT2导通。于是蓄电池经电阻R11、R2和VT2给发电机的励磁绕组供给励磁电流。当发电机输出电压达到规定值（27～29V）时，稳压管VS被击穿，VT1导通，VT2截止，发电机励磁电流中断，磁场大大减弱，发电机输出电压下降。当发电机电压下降到规定值以下时，稳压管不再击穿，VT1截止，VT2导通，于是发电机励磁电路又导通，发电机输出电压又升高。当电压达到规定值时，又重复上述过程，从而使发电机输出电压维持在规定值范围内。
调节电位器RP，可改变发电机的输出电压设定值。
图1-66中，二极管VD的作用是为了防止励磁绕组过电压。若无此二极管，当电压高于规定值时，三极管VT2截止，发电机励磁电流中断，励磁绕组BQ产生一个很高的自感电势，将会击穿VT2；电阻R1的作用是发电机定子绕组过电压时，防止三极管VT2被正向击穿；R6、C1为加速环节，利用电容的充放电原理加速稳压管VS和三极管VT2的通断作用，以保持输出电压的稳定。

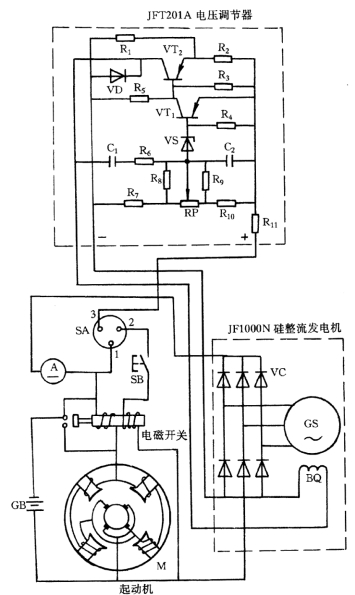

图1-66 12V135型柴油发电机晶闸管调压线路
