晶闸管过流保护的方法与注意事项
【摘要】：励磁装置如发生过负荷、负载短路、元件本身损坏、误触发等，都有可能造成过电流。其中直流侧短路最为严重。如过电流超过表1-24中所列举的晶闸管过载能力，元件结温急剧上升，便会导致晶闸管损坏。在励磁装置中通常采用快速熔断器作晶闸管过电流保护。只要选择得当，在同样的过电流下，它在元件损坏之前就熔断，从而起到保护作用。应急时，尚可用普通熔断器降低定额代替快熔保护晶闸管。
励磁装置如发生过负荷、负载短路、元件本身损坏、误触发等，都有可能造成过电流。其中直流侧短路最为严重。如过电流超过表1-24中所列举的晶闸管过载能力，元件结温急剧上升，便会导致晶闸管损坏。
在励磁装置中通常采用快速熔断器作晶闸管过电流保护。
快速熔断器简称快熔，可装在交流侧或直流侧，如图1-63所示。只要选择得当，在同样的过电流下，它在元件损坏之前就熔断，从而起到保护作用。常用的快熔有RLS和RS3系列。

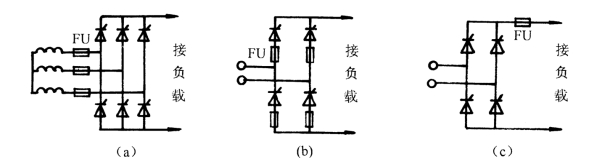

图1-63 快速熔断器保护接法
（a）交流侧串快熔；（b）元件串快熔；（c）直流侧串快熔
快熔的额定电压Ug和熔体额定电流Ire（有效值）按下列公式选取
式中 Ug——线路正常工作电压（V）；
IT——晶闸管通态平均电流（A）；
Ig——流过晶闸管的实际工作电流有效值（A）。
整流二极管快熔保护可按下式选取
式中 Ire——熔体额定电流（A）；
IF——整流元件额定正向整流电流（A）。
应急时，尚可用普通熔断器降低定额代替快熔保护晶闸管。这时可按下式选取
式中 Ire——普通熔断器的熔体额定电流（A）；
IT——同前。
如300A的晶闸管可选用300A的普通熔断器来保护。
