运算放大器是具有高放大倍数(k0)和深度负反馈的直流放大器,可用来实现信号的组合和运算。它的输出-输入关系仅简单地决定于反馈电路和输入电路的参数,与放大器本身的参数没有很大关系。运算放大器在工业自动控制、模拟计算机和测量装置中应用广泛。在发电机励磁调节器中,运算放大器主要用在测量比较电路,常用型号有F007、LM324等。
为了避免运算放大器因电源电压接反或电源电压突变、输入电压过高、输出电压过大、过载等而遭受损坏,需要设置保护电路。
1.电源反接或电压突变保护
电路如图1-58所示。图1-58(a)为电源反接保护,即在电源引线上分别串联一只二极管VD1、VD2以阻止电流倒流,损坏运算放大器。图1-58(b)为电源电压突变保护,采用稳压管钳位和场效应电流源。稳压管VS1、VS2的击穿电压(稳压值)大于正常工作电压,但小于运放的最大额定电压。正常时,稳压管截止。运放正常工作时,电流低于场效应管VT1、VT2的饱和漏电流IDSS,场效应管处于可变电阻区,故交流电阻很小,电源线上相当于串联一很小的电阻。当电源电压突然增加时,稳压管击穿,将运放电源钳位,从而使场效应管电流提高到IDSS,使漏源电压VDS大于夹断电压|Vp|,场效应管处于饱和区,其交流电阻很大,呈现高阻抗恒流源特性。场效应管承受所超出的电压,从而保护了运放。图中电容C是用来滤除电源的瞬时脉冲电压的。

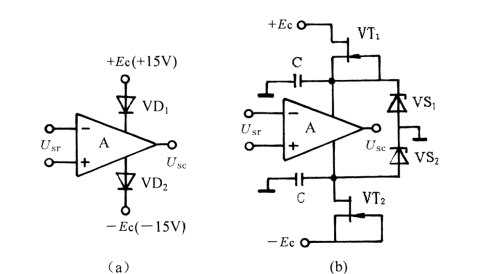

图1-58 电源反接和电源突变保护
(a)电源反接保护;(b)电源电压突变保护
2.输入保护
电路如图1-59所示。图1-59(a)为输入钳位保护,在运放的输入端接入电阻R(一般电路中已有此电阻)和反向并联的二极管VD1、VD2,使运放输入电压的幅度限制在二极管的正向压降以下。该保护措施还可以避免在运放中产生自锁现象(即运放输入信号过大而引起输出电压过高,使输出级管子处于饱和或截止。这时放大器不能调零,甚至烧毁运放)。

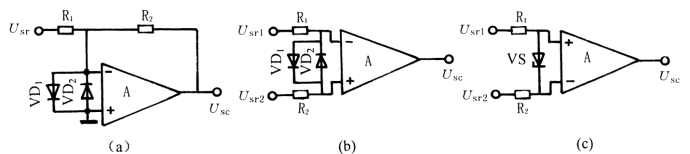

图1-59 输入保护
(a)输入钳位保护;(b)差模输入过载保护;(c)采用稳压管保护
图1-59(b)是差模输入过载保护,其保护原理与图1-59(a)相同。要求限流电阻R1与R2相等。
图1-59(a)和(b),输入电压范围为±0.6~±0.7V,缺点是输入电阻降低了。
应注意,二极管所产生的温度漂移会使整个放大器的漂移增加,在要求高的场合要考虑这个问题。
图1-59(c)采用稳压管保护。稳压管的稳压值可根据运放允许输入的最大信号峰值来选择,这种输入保护电路的输入电压范围较宽,且输入电阻也较大,故在大信号输入时常用此法。
3.输出限幅保护
常见的输出限幅(钳位)电路如图1-60所示。图1-60(a)是将稳压管VS1、VS2对接再接在运放的输出端(也常只采用一只稳压管)。图1-60(b)是将稳压管VS1、VS2对接再连接在运放的反馈电路中。这两种保护电路,在运放正常工作时,输出电压Usc小于稳压管的稳压值Vz,该支路不起作用。当输出电压Usc>Vz+0.6V时(0.6V为VS1或VS2的正向导通压降),就有一只稳压管反向击穿,另一只正向导通,负反馈加强,从而把输出电压限制在±(Vz+0.6V)的范围内。应注意,应尽量选择反向特性好、漏电流小的稳压管,否则将会使放大器传输特性的线性度变坏。

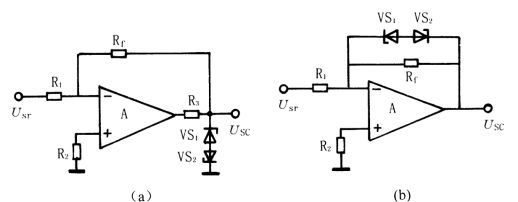

图1-60 常见的输出限幅电路
