如何优化触发电路的输出环节

2023-06-20 理论教育版权反馈

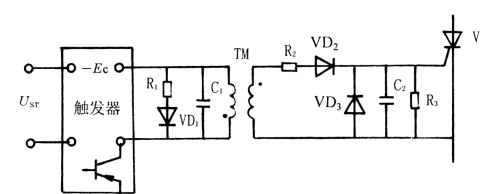

【摘要】：触发电路的输出环节一般由脉冲变压器及其它一些元件组成，如图1-57所示。设计脉冲变压器TM时，不仅考虑输出脉冲的幅度和宽度，同时要考虑变压器的内阻。对于宽脉冲的脉冲变压器，铁芯截面应取得大些，绕组线径取粗些，初、次级匝数可按公式计算。根据不同的电路和要求，在脉冲变压器初、次级可加接图1-57中的全部或部分元件。图1-57触发电路的输出环节电阻R2的作用是调节和限制输出触发电流，其数值约50～1kΩ之间。

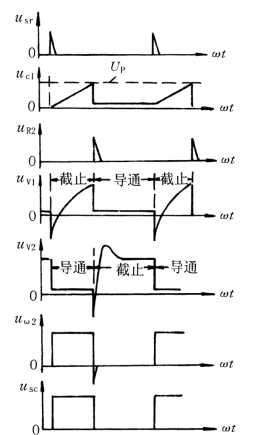

触发电路的输出环节一般由脉冲变压器及其它一些元件组成，如图1-57所示。

（1）设计脉冲变压器TM时，不仅考虑输出脉冲的幅度和宽度，同时要考虑变压器的内阻。次级输出电压峰值不能超过10V，一般取8V以内。对于窄脉冲（脉冲宽度100～50μs）的脉冲变压器，可采用铁芯截面不小于0.5cm2的硅钢片，初、次级绕组匝数相同，可用直径为0.15～0.25mm漆包线绕制。对于宽脉冲的脉冲变压器，铁芯截面应取得大些，绕组线径取粗些，初、次级匝数可按公式计算。式中U2为次级电压，U1为初级供电电压；ω1、ω2为初、次级匝数。
