手动励磁调节器的优化设计
【摘要】：试设计一台无刷励磁发电机的手动励磁调节器。调压器TV的选择。强励时，流过调压器TV的最大电流即为变压器T的一次侧最大电流，即调压器最大容量应不小于：可选用容量为1.5kVA、电压为230/0～250V单相调压器。考虑1.6倍强励，流经每只二极管的最大电流为元件耐压不小于因此，可选用ZP100A/500V二极管。如果不考虑强励，则手动励磁调节器的变压器和调压器容量都可减少2.5倍，即600VA，考虑长期运行发热因素，可选用1kVA。
试设计一台无刷励磁发电机的手动励磁调节器。已知发电机额定励磁电压U1e为56V，额定励磁电流I1e为8.2A。
确定采用单相桥式整流电路，如图1-40所示。
图中BQ为发电机励磁绕组。由于采用二极管整流，不同于晶闸管整流，不存在续流问题，因此不需要续流二极管。
（1）变压器T的选择。考虑1.6倍强励，最大励磁电压和励磁电流为

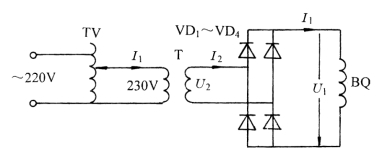

图1-40 手动励磁调节器电路
变压器二次侧电压和电流为
变压器最大容量应不小于：
或按下式计算（见表1-14）：
(https://www.chuimin.cn)
可选用容量为1.5kVA、电压为230/100V单相控制变压器。
（2）调压器TV的选择。强励时，流过调压器TV的最大电流即为变压器T的一次侧最大电流，即
调压器最大容量应不小于：
可选用容量为1.5kVA、电压为230/0～250V单相调压器。
（3）二极管VD1～VD4的选择。考虑1.6倍强励，流经每只二极管的最大电流为
元件耐压不小于
因此，可选用ZP100A/500V二极管。
如果不考虑强励（例如并网运行的小机组，强励对系统影响很小时等，可以不考虑强励），则手动励磁调节器的变压器和调压器容量都可减少2.5倍，即600VA，考虑长期运行发热因素，可选用1kVA。相应变压器二次侧电压也需作调整，如70V。
