发电机灭磁开关控制线路详解
【摘要】：图1-35发电机灭磁原理图1.BT9404型灭磁开关控制线路BT9404型灭磁开关由CJ4-S型接触器和JT3-21/3型电磁继电器组成。自同期用接触器KM2用于当发电机自同期时在转子回路并入电阻Rz，以防止转子绕组因感应较高电压而损坏，KM2由灭磁开关终端开关SQ2经时间继电器KT的延时闭合常闭触点而起动。
同步发电机在正常停机或发生发电机内部短路、过载、过电压等故障时，都必须迅速将励磁电流降至零，进行所谓的“灭磁”。中小型发电机灭磁可用一只自动灭磁开关QF迅速切断励磁绕组BQ与励磁装置之间的联系，如图1-35所示。由于励磁绕组具有很大的电感，因此在断开瞬间，BQ两端将产生很高的感应电压，有可能击穿绕组绝缘。为了避免产生过电压，必须在励磁绕组断电前的瞬间，先接入一个放电电阻（即灭磁电阻）Rm，以消耗BQ中的磁场能量。中小型同步发电机常用的灭磁开关有CJ4型交流接触器和DW10M自动灭磁开关等。它们的工作原理是：发电机投入运行时，必须先闭合常开主触点QF1-1、QF1-2，接通励磁回路，然后再断开常闭主触点QF1-3，断开灭磁回路；当发电机灭磁时，必须先合上QF1-3接通灭磁回路，然后再跳开QF1-1、QF1-2，以切断励磁回路。只有这样，才能使发电机的励磁绕组不致因瞬时断开而产生过电压，击穿绝缘。
图1-35 发电机灭磁原理图
1.BT9404型灭磁开关控制线路
BT9404型灭磁开关由CJ4-S型接触器和JT3-21/3型电磁继电器组成。其技术规范见表1-9；控制线路如图1-36所示。
表1-9 BT9404型灭磁开关规范
图1-36 BT9404型灭磁开关控制线路
图中，KM为接触器CJ4-S；KT为时间继电器JT3-21/3；SA为控制开关LW2-Z-1a、4、6a、40、20/F8；H1、H2为绿、红灯XD-2、110V、8W，附电阻2.5kΩ；SQ1、SQ2为终端开关。
工作原理：合闸操作时，转换开关SA的5、8触点闭合，接触器合闸线圈KM（H）得电吸合，将主触点吸到闭合位置，当闭合到最后位置时，因机械的联锁关系使闭锁机构（终端开关）SQ1闭合，SQ2断开，KM（H）失电，而主触点则因机械闭锁作用而固定在合闸位置。常开辅助触点KM闭合。当手动或保护动作跳闸时，起动时间继电器KT，其延时断开常开触点闭合，KM（F）得电吸合跳闸，解除主触点的闭锁，并使SQ1断开，SQ2闭合，在断开主触头时，同时把KM（H）接通，可大大减轻KM（F）的工作，因为在闭合状态时，全部主触点的重量都压在闭锁机构的锁子上。
2.DW10M型灭磁开关控制线路
DW10M型灭磁开关是在DW10自动空气断路器的基础上，将一常开触点改为常闭而成。技术数据见表1-10。
表1-10 DW10M 型灭磁开关技术数据
DW10M-200，400，600型灭磁开关控制线路如图1-37所示；DW10M-1500，2500型灭磁开关控制线路如图1-38所示。
图1-37 DW10M-200，400，600型灭磁开关控制线路
图1-37中，KM为合闸接触器；YA为合闸线圈；YR为跳闸线圈；KT为时间继电器JT3-11/5；SA为控制开关LW2-Z-1a、4、6a、40、20/F8；H1、H2为绿、红灯XD-2，110V、8W，附电阻2.5kΩ；SQ1、SQ2为终端开关。
工作原理：合闸时，转换开关SA的5、8触点闭合，合闸接触器KM得电吸合并自锁，保证开关可靠合闸，其常开触点闭合，合闸线圈YA得电吸合，同时时间继电器KT线圈通电。当合闸到位后，KT的延时断开常闭触点断开，KM失电返回，YA失电释放，而主触点则因闭锁机构的机械闭锁作用而固定在合闸位置，常闭终端开关SQ1断开，常开终端开关SQ2闭合。跳闸时，SA的6、7触点闭合，跳闸线圈YR得电吸合跳闸，电路恢复原始状态。

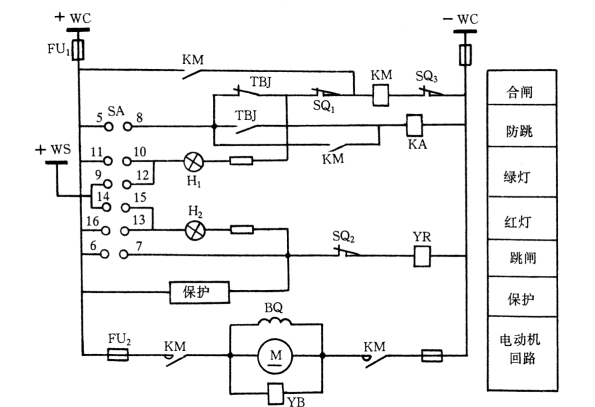

图1-38 DW10M-1500，2500型灭磁开关控制线路
图1-38中，KM为合闸接触器；YR为跳闸线圈；M为合闸电动机；YB为电动机制动器；KA为防跳继电器；SQ1、SQ2为终端开关；SQ3为极限开关；SA和H1、H2同前。
工作原理：合闸时，转换开关SA的5、8触点闭合，合闸接触器KM得电吸合并自锁，保证开关可靠合闸，其常开触点闭合，合闸电动机M得电运转，同时KM的常开辅助触点闭合，防跳继电器KA得电吸合，其常闭触点断开KM线圈回路，当合闭到位时，终端开关SQ1断开、SQ2闭合，极限开关SQ3断开，KM失电返回，电动机M制动停止运转。由于KA在合闸脉冲未解除前由其常开触点自锁，因此开关不至于再合闸。跳闸时，SA的6、7触点闭合，跳闸线圈YR得电吸合跳闸，电路恢复原始状态。
3.DM2-2500型灭磁开关控制线路
DM2-2500型灭磁开关的技术规范见表13-9。开关是用CD2-G型电磁操动机构操作的，CD2-G技术规范见表1-11。控制线路如图1-39所示。
表1-11 DM2-2500型灭磁开关技术规范

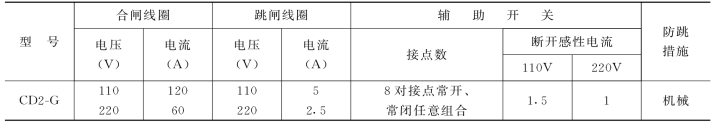

表1-12 CD2-G 型操动机构技术规范
图1-39 DM2-2500型灭磁开关控制线路
图中，KM1为合闸接触器；YA为合闸线圈；YR1、YR2为跳闸线圈；SQ1～SQ4为终端开关；SA、KT、H1、H2同前。
自同期用接触器KM2用于当发电机自同期时在转子回路并入电阻Rz，以防止转子绕组因感应较高电压而损坏，KM2由灭磁开关终端开关SQ2经时间继电器KT的延时闭合常闭触点而起动。KT常闭触点返回时间要求大于灭磁时间，以避免灭磁时误将电阻Rz投入。
自动灭磁接触器KM3用于灭磁时在励磁机转子回路内接入灭磁电阻Rm。
