采用CJ-12型调节器改造老式小型发电机接线技巧

【摘要】:图1-31CJ-12型励磁调节器电路2.改造方法之一如果老式发电机的励磁机是良好的,可采用如图1-32所示的线路。这时将SA迅速打到2位置,晶闸管V回路被接通,励磁电源由变压器T供给,通过CJ-12型调节器,自动使发电机输出电压稳定。具体估算方法如下:图1-34增加CJ-15型调节器的接线之三然后核算绕组在原绕组位置内是否放得下。

1.CJ-12型励磁调节器简介

CJ-12型励磁调节器是一种适用于容量为250kW以下小型发电机的自动励磁装置。其电路如图1-31所示。

工作原理:变压器T的初级A、B、C端子分接在发电机输出的A、B、C三相;调节器输出端g、b,接在励磁回路的晶闸管的控制极和阴极上。当发电机输出电压下降时,变压器次级电压经三相桥式整流(VD1~VD6)、电容C1滤波后的直流电压也正比例地减小,由稳压管VS1、VS2电阻R7、R8组成的测量桥的输出电压|uMN|增大,三极管VT基极偏压增大(更负),其内阻变小,使g、b端输出电压Ugb也增大,从而使接在励磁回路的晶闸管导通角前移,励磁电流增大,发电机输出电压又恢复到正常电压值。反之,当发电机输出电压升高时,ugb减小,晶闸管导通角后移,励磁电流减小,发电机输出电压下降,又恢复到正常电压值。

正常电压情况下,三极管VT处于设定的基极偏压下,故晶闸管具有一定的导通角,给励磁绕组正常励磁,维持发电机正常输出电压。调节电位器RP,能改变测量桥的输入电压,因而能改变发电机的输出电压。

这种触发器的移相范围较大,能触发200A的晶闸管。

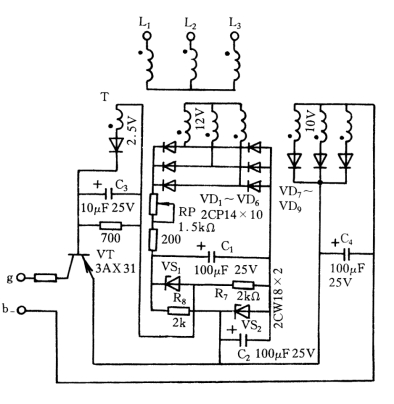

图1-31 CJ-12型励磁调节器电路

2.改造方法之一

如果老式发电机的励磁机是良好的,可采用如图1-32所示的线路。它适用于40~100kW的小型发电机,励磁电压为30V。当然,也可采用前面介绍过的TLG1-01型自动励磁装置代替CJ-12型励磁调节器。

工作原理:当发电机转速达到额定转速时,将转换开关SA打到1位置,晶闸管V不工作,直流励磁发电机GZ在剩磁作用下很快建压,并向同步发电机GS励磁绕组BQ提供励磁电流,GS端电压也很快建立。这时将SA迅速打到2位置,晶闸管V回路被接通,励磁电源由变压器T供给,通过CJ-12型调节器,自动使发电机输出电压稳定。图中R1、C2和R2、C2分别为VD和V的阻容保护元件。

3.改造方法之二

电路如图1-33所示。它适用于20~40kW发电机,励磁电压为40~80V。该电路采用二相零式自励恒压方法。

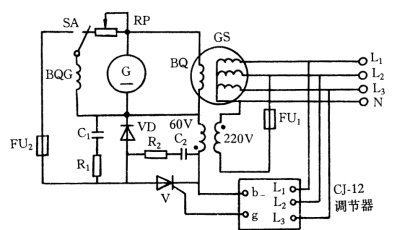

图1-32 增加CJ-12型调节器的接线之一

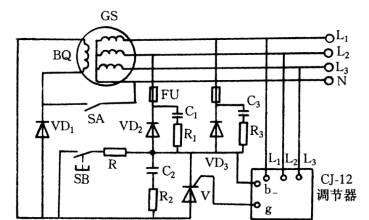

图1-33 增加CJ-15型调节器的接线之二

工作原理:当发电机达到额定转速时,合上开关SA,再按下按钮SB,此时由剩磁产生的发电机定子电流经二极管VD2整流后,给励磁绕组BQ提供电流,使发电机输出电压升高,于是CJ-12型调节器便开始工作,晶闸管V参加A相半控调节。图中R1~R3、C1~C3为阻容保护元件。

4.改造方法之三

电路如图1-34所示。它适用于50~200kW发电机,励磁电压为80~120V。该电路采用二相式自动恒压方式。

工作原理:当发电机达到额定转速时,合上开关SA,按下按钮SB,励磁绕组BQ由C相电源经电阻R1、二极管VD2至B相电源而得到励磁电流。待发电机输出电压升高时松开SB,于是CJ-12型调节器开始工作,晶闸管V(及二极管VD3)参与A、C相半控调节。

5.发电机励磁绕组参数的估算

为满足上述的推荐电压要求,必须对原有发电机励磁绕组的参数进行估算。其内容包括发电机空载励磁电压U′1o和励磁电流I′1o,额定励磁电压U′1e和励磁电流I′1e,励磁绕组的匝数ω′,导线截面S′和线径d′。

要保证发电机能起动较大功率电动机而使其电压保持恒定,必须使改绕后的U1m/2≥U1e。式中U1m为发电机最大励磁电压;U1e为计算额定电压(可按上述推荐电压选择)。若原绕组的额定励磁电压U′1e≤U1m/2,就不必改绕;若U′1e>U1m/2,则按U1e=U1m/2进行改绕。具体估算方法如下:

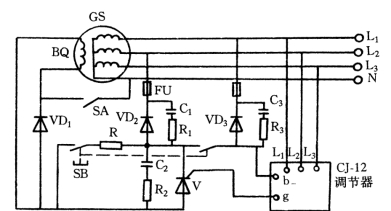

图1-34 增加CJ-15型调节器的接线之三

然后核算绕组在原绕组位置内是否放得下。

改绕后的要求:空载和额定磁动势间的关系保持不变,即

由此可得

即空载励磁电压

励磁绕组损耗不变,则

最后尚需测试和校核温升是否超过允许范围。
