九、KGLF-31F3型晶闸管自动励磁装置

2023-06-20 理论教育版权反馈

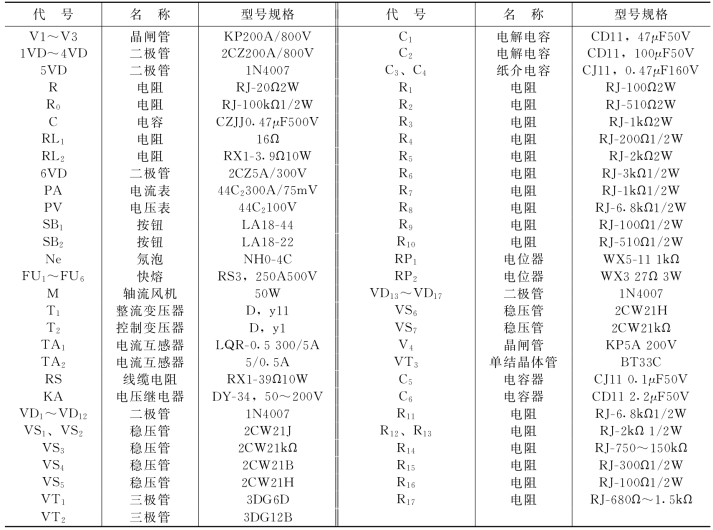

【摘要】：KGLF-31F3型晶闸管自动励磁装置适用于机端电压为400V的中、小型同步发电机。图1-23KGLF-31F3型自动励磁装置电路主电路；控制回路图1-24触发电路各部位波形图图1-25比较桥特性曲线比较桥输出信号usc经三极管VT1放大，又经射极输出器VT2，通过二极管VD13和电阻R11，作为控制电压Uk加到单结晶体管射极。KGLF-31F3型晶闸管自动励磁装置主要电气元件参数，见表1-7。

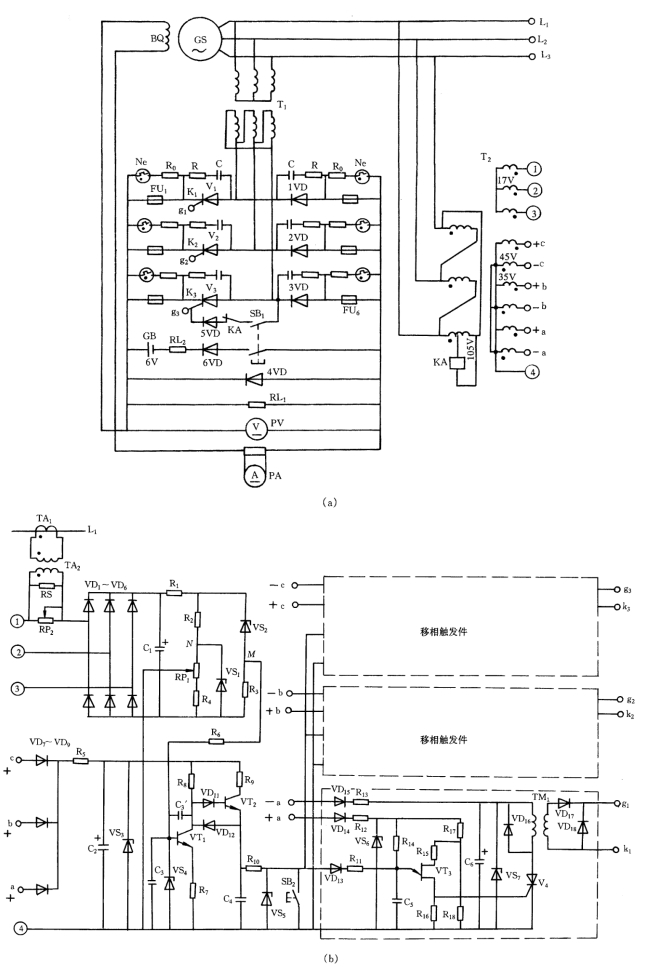

KGLF-31F3型晶闸管自动励磁装置适用于机端电压为400V的中、小型同步发电机。其电路如图1-23所示。

工作原理：励磁装置由主电路、移相触发器和检测放大器等部分组成。

1.主电路

由二极管1VD～3VD和晶闸管V1～V3等组成三相半控桥式整流电路。氖泡Ne用以监视整流元件工作情况。

2.移相触发器

采用小晶闸管功率放大的单结晶体管移相触发器。它由单结晶体管VT3、晶闸管V4和脉冲变压器TM1等组成（指三块相同触发器中的一块）。同步电压由同步变压器T2次级输入。

触发电路是这样工作的：由同步变压器输入的u＋a，经二极管VD14整流、电阻R12限流、稳压管VS6削波后，提供单结晶体管触发电路以直流同步电压。单结晶体管VT3的射极电位决定于同步直流电压经电阻R14对电容C5的充电，以及由放大器送来的控制电压Uk。当这两个电压叠加后的值达到VT3峰点电压时，VT3导通，从电阻R16上输出脉冲电压，使晶闸管V4导通。在这导通过程中，脉冲变压器TM1输出功率较强的脉冲电压，以触发该相的主电路中的晶闸管V1。

小晶闸管V4阳-阴极间的直流电压是由同步变压器T2次级电压u-a经二极管VD15整流、电阻R13限流、电容C6滤波、稳压管VS7稳压而来的。

触发电路各部位波形图如图1-24所示。

3.检测放大器

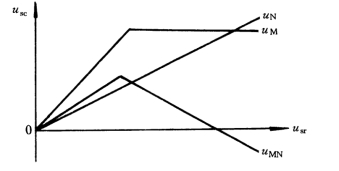

用于检测发电机端电压的偏差，并将偏差值放大成控制脉冲移相的电压uk。机端三相输入电压经变压器T2降压，二极管VD7～VD9整流、电容C2滤波、稳压管VS3稳压后，提供三极管VT1、VT2直流电压。T2另一组次级绕组，经二极管VD1～VD6三相桥式整流、电容C1滤波后，其电压usr加在比较桥上。比较桥由电阻R2、R3、R4、电位器RP1、稳压管VS1和VS2组成。比较桥的输出电压为偏差电压。比较桥的输出特性曲线是M、N两点电位差，uM在输入电压较低的情况下，由于稳压管VS2还未被击穿，uM点电位随输入电压的升高而升高，当输入电压升高到一定程度时，VS2被击穿而稳压，uM电位将不随输入电压usr的上升而发生变化，其值为VS2的稳压值。uN的电位是一条随输入电压usr的升高按一定斜率上升的直线。uMN＝uM－uN为比较桥的输出usc，其特性曲线如图1-25所示。
