JZLF-11F型晶闸管自动励磁装置是作者开发的一种性能优良的产品。它适用于机端电压为400V、容量为800kW及以下的同步发电机作为自动调节励磁用。

装置的系统方框图如图1-19所示，其原理电路如图1-20所示。

pagenumber_ebook=30,pagenumber_book=19

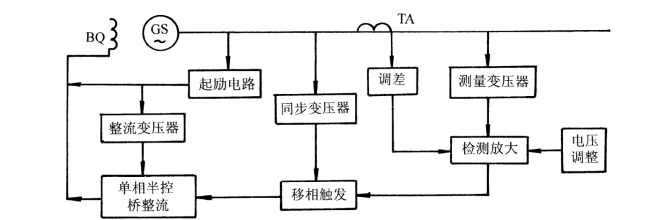

图1-19　装置的系统方框图

pagenumber_ebook=30,pagenumber_book=19

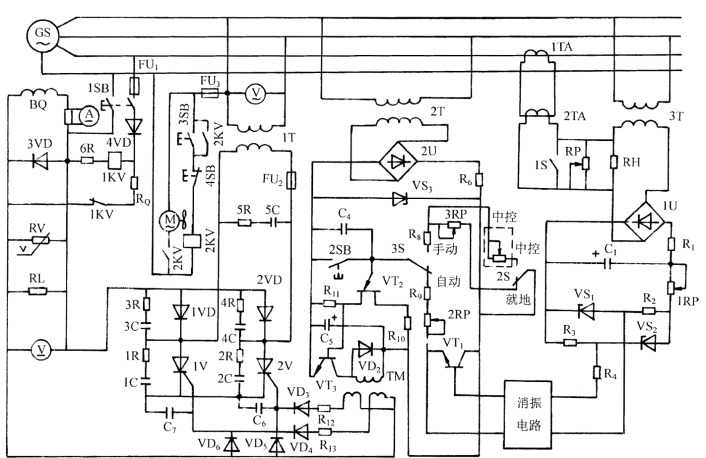

图1-20　JZLF-11F型自动励磁装置电路

该励磁调节器除性能优良外，还具有以下特点：

（1）采用机端残压起励，起励十分方便。

（2）具有就地、中控、自动、手动，单机、并联等选择开关，便于用户选择、使用。

（3）能显示过电压、风机停转、快熔熔断及失磁（如有必要）等多种信号及报警。

（4）具有直流侧过电压保护，元件换相过压保护，元件过流保护，定子过电压保护，整流桥交流侧过电压保护及失磁保护（如有必要）等。

工作原理：励磁装置由主电路、移相触发器、检测比较器、起励回路和操作控制及显示报警回路等组成。

1.主电路(https://www.chuimin.cn)

采用单相半控桥式整流电路。并接于元件阳-阴极的阻容1R～4R、1C～4C，并接于交流侧的阻容5R、5C及并接于直流侧的压敏电阻1RV，为元件的过压保护；快熔FU1为元件的过流保护；电容C6、C7为防止外界干扰造成晶闸管误触发用的。

2.移相触发器

交流电源经同步变压器2T变压、单相桥2U整流和电阻R6降压后，在稳压管VS3两端形成梯形波电压，作为单结晶体管触发电路的同步电源。单结晶体管弛张振荡器在电阻R11两端输出尖脉冲列，并经三极管VT3放大。当尖脉冲电压加在VT3的基射极间时，VT3导通；当尖脉冲休止时，VT3截止。因而在脉冲变压器TM次级两绕组输出一组具有一定幅度和宽度的脉冲列，二组脉冲列分别轮流触发晶闸管1V和2V。

电容C5作滤波用是将梯形电压进一步拉平，作为脉冲放大电路的直流电源。

3.检测比较器

其工作原理在前面已作介绍。

4.调差

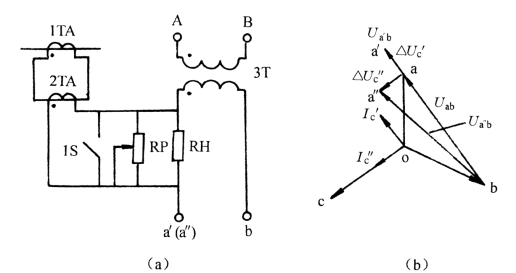

调差电路如图1-21（a）所示，它由接在发电机C相的电流互感器1TA、变流器2TA和电阻RH及电位器RP等组成。变流器2TA次级输出的电流Ic流过RH和RP，在其两端形成电压降ΔUC，与测量变压器3T的次级电压Uab串联，组成交流叠加无功调差电路信号。其矢量图如图1-21（b）所示。

pagenumber_ebook=31,pagenumber_book=20

图1-21　调差电路及矢量图

（a）电路图；（b）矢量图

pagenumber_ebook=31,pagenumber_book=20 超前同相，ΔUc与同相。当发电机带纯感性负载时，（如图中）滞后°而与Uab同相，所以（如图中）与同相，，显然，Ua′b＞Uab。Ua′b经整流后并通过后面环节，使励磁电流减小，降低发电机的无功输出。当发电机带纯电阻负载时， pagenumber_ebook=31,pagenumber_book=20 （如图中）与同相而超前°，所以（如图中）也超前，其数值与Uab相差甚微，励磁电流几乎不变，故无功调差装置对电阻性负载影响甚小。当发电机在某一功率因数负载下运行时，负载电流（经电流互感器变流后）可分解为一个起调差作用的无功分量 pagenumber_ebook=31,pagenumber_book=20 和一个对调差影响甚小的有功分量 pagenumber_ebook=32,pagenumber_book=21 ，从而达到了无功调差的目的。

本装置的起励等环节与前面所述的励磁装置相似。
