TWL-B型无刷励磁调节器的优化设计
【摘要】：TWL-B型无刷励磁调节器适用于机端电压为400V、容量为1000kW及以下的无刷励磁同步发电机。移相触发器采用单结晶体管触发电路，其工作原理与TWL-Ⅱ型励磁调节器类同，只是脉冲输出不是经过脉冲变压器，而是经过电阻R11。图1-18TWL-B型无刷励磁调节器RP3为特性调节电位器。
TWL-B型无刷励磁调节器适用于机端电压为400V、容量为1000kW及以下的无刷励磁同步发电机。其电路如图1-18所示。
工作原理：励磁调节器由主回路、移相触发器、检测比较器、起励回路和残压测频频率表等组成。
1.主回路
由二极管1VD、2VD和晶闸管V等组成二相零式整流电路。3VD为续流二极管。由于同步变压器（兼测量变压器）次级绕组有两组反极性接法，因此移相范围很广。
2.移相触发器
同步变压器次级电压经二极管VD7～VD9整流，电阻R1降压，稳压管VS5、VS6削波，供给移相触发器同步电压。移相触发器采用单结晶体管触发电路，其工作原理与TWL-Ⅱ型励磁调节器类同，只是脉冲输出不是经过脉冲变压器，而是经过电阻R11。

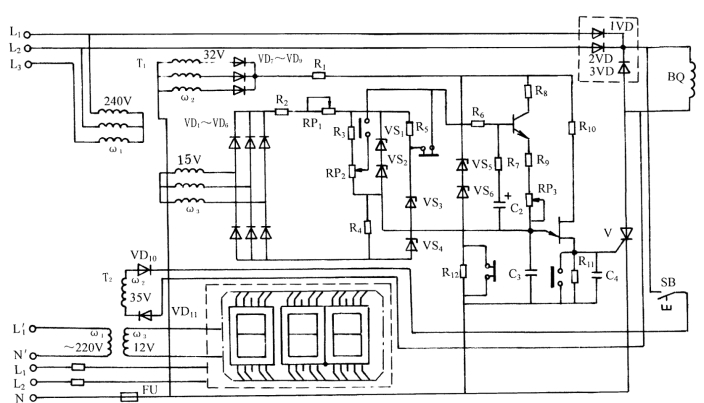

图1-18 TWL-B型无刷励磁调节器
RP3为特性调节电位器。逆时针调节（阻值增大），发电稳定性较好，但电压调整率降低（对并网机组不存在这一问题），强励电流减少。调整原则：单机自发电时阻值越小（顺时针调）越理想；并网发电时阻值越大越理想。
3.检测比较器
由变压器T1另一组次级绕组的交流电压，经二极管VD1～VD6整流，取得与机端电压成正比变化的直流电压。由稳压管VS1～VS4和电阻R3、R4、R5和RP2组成双稳压管比较桥。调节电位器RP1便能改变测量桥的输出电压，从而控制移相触发器的触发脉冲。
4.起励环节
TWL-B型励磁调节器采用它励起励。网电经变压器T2降压，约输出30V电压，当按动起励按钮SB，该电压经二极管VD10、VD11整流，将直流电送入发电机励磁绕组，从而得到起励升压。
5.残压测频频率表
此表能在发电机电压较低（1V左右）时准确显示发电机频率，操作人员可以参考此表显示值操作。
该调节器的二极管1VD～3VD采用共阴极连接的整流模块（36A/1600V），与晶闸管V（KP30A/1200V）共用一块散热片。
变压器T1三套绕组的相电压为240/32、15V；变压器T2的三个绕组的电压为260/35、12V。
