TWL-Ⅱ型无刷励磁调节器是作者开发的一种性能优良的产品。它适用于机端电压为400V、容量为1000kW及以下的无刷励磁同步发电机作为自动调节励磁用。其电路如图1-15所示。

pagenumber_ebook=26,pagenumber_book=15

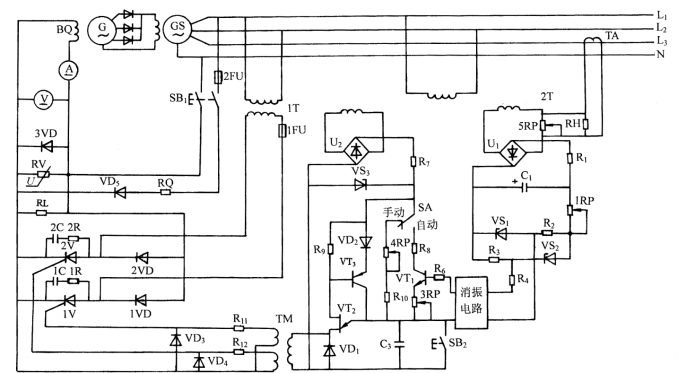

图1-15　TWL-Ⅱ型无刷励磁调节器

pagenumber_ebook=27,pagenumber_book=16

图1-16　移相触发器各部位波形图

工作原理：励磁调节器由主回路、移相触发器、检测比较器和起励回路等组成。

1.主回路

由二极管1VD、2VD和晶闸管1V、2V等组成单相半控桥式整流电路。1V、2V的导通角由移相触发器产生的触发脉冲控制。3VD为续流二极管。阻容1R、2R、1C、2C及压敏电阻RV和电阻RL为元件的过压保护；快熔FU2为元件的过流保护。

2.移相触发器

由三极管VT1（作电阻用）、VT3和单结晶体管VT2等组成单结晶体管触器（工作原理见本节二十项）。移相触发脉冲的前移或后移，主要由C3、R8、电位器3RP和三极管VT1决定。改变控制信号（由检测比较器来）的大小，便可改变VT1的内阻，从而达到改变移相角的目的。

移相触发电路的有关电压波形如图1-16所示。

图中，（a）为同步变压器2T的次级电压；（b）为整流桥U2输出、稳压管VS3和电容C3的电压；（c）为脉冲变压器TM次级输出脉冲电压；（d）为励磁电压。

3.检测比较器

由变压器2T的一组绕组、整流器U1和滤波器R1、C1三部分组成检测单元。经检测单元输出的直流电压与发电机机端电压成正比变化。

比较单元采用由稳压管VS1、VS2和电阻R2、R3组成的双稳压管比较桥。

比较桥的输入输出特性如图1-17所示。

当比较桥的输入电压小于稳压管的击穿电压Vz时，稳压管未击穿，所加电压几乎全部降压稳压管上，如图OA段；当输入电压大于或等于稳压管稳压值时，稳压管击穿，输出电压如图AC段。即输出电压Usc＝Usr－Vz，Usr正比于发电机端电压。比较桥的输出工作段选择在AC段。

4.校正环节（即消振电路）

为防止系统产生振荡，采用由电容和电位器组成的微分电路和积分电路。适当调节电位器，就可抑制系统的振荡。

5.调差

由电流互感器TA（接C相）、电阻RH和电位器5RP等组成。调节5RP便可改变该机的调差系数，即调整无功调差电流信号的强弱，在一定范围内改变发电机无功负荷的大小。对于机端直接并联运行的发电机，通常采用正调差。单机运行时，只要将5RP旋至零位即可。

pagenumber_ebook=28,pagenumber_book=17

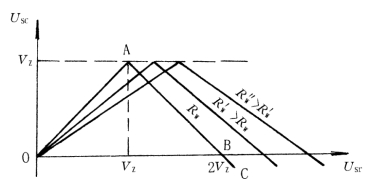

图1-17　比较桥输出输入特性

6.起励电路

采用机端起励。由剩磁引起的机端电压，经二极管VD5和电阻RQ起励。一般当机端电压升至130V时，松开起励按钮SB1，励磁调节器就自动投入工作。

TWL-Ⅱ型无刷励磁调节器主要电气元件参数，见表1-6。

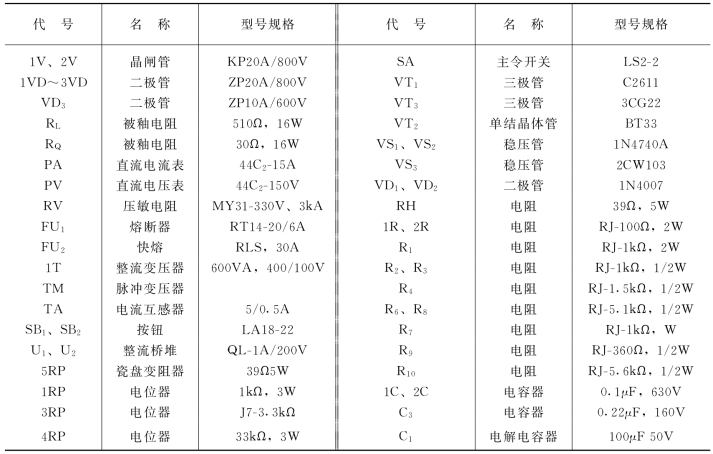

表1-6　TWL-Ⅱ型无刷励磁调节器主要电气元件表
