KL-25型晶闸管自动励磁装置详解
【摘要】：KL-25型晶闸管自动励磁装置适用于机端电压为400V、容量为75kW以内的同步发电机。图1-7KL-25型晶闸管自动励磁装置电路工作原理：调整装置由主电路和触发器等部分组成。图中，VD1为续流二极管；电阻R2和电容C2作晶闸管V的过电压保护。这时，C3上的电压低于稳压管VS1的稳压值，VS1截止，上式中的I2＝0，UBA很大，VT1基极电流大大增加，使晶闸管全导通，直到发电机电压迅速上升到额定值附近为止，起到“强励”作用。
KL-25型晶闸管自动励磁装置适用于机端电压为400V、容量为75kW以内的同步发电机。电路如图1-7所示。

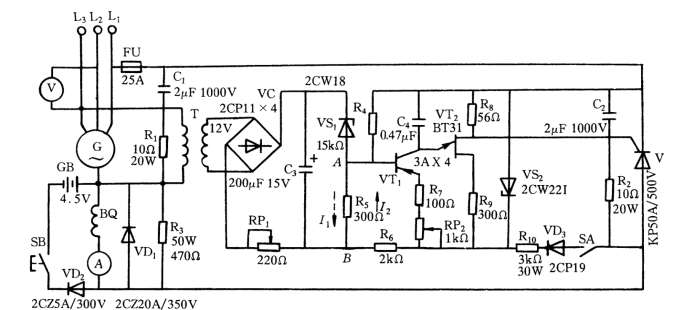

图1-7 KL-25型晶闸管自动励磁装置电路
工作原理：调整装置由主电路和触发器等部分组成。主电路采用单相半控整流电路。图中，VD1为续流二极管；电阻R2和电容C2作晶闸管V的过电压保护。在励磁绕组BQ上并联电阻R3，可使晶闸管一导通就能达到它的维持电流以上，保证晶闸管触发后不致关断。
移相触发器采用单结晶体管VT2等组成的弛张振荡器，其中三极管VT1起可变电阻作用。同步直流电源从晶闸管V两端取出，经二极管VD3整流、电阻R10限流和稳压管VS2削波后，提供给触发电路。
检测部分由变压器T、滤波电容C3、给定电位器RP1、稳压管VS1和电阻R5组成。C3两端的电压反映发电机输出电压的变化。
当发电机输出电压正常时，R5上有一定的电压，三极管VT1有一定的基极电流，使晶闸管具有一定的导通角。当发电机输出电压降低时，测量的直流电压（即C3上的电压）也降低，流过R5的电流I2减小。由于R5中还有来自右边电路电流I1，电压UBA＝R5（I1－I2），而I1不变，所以UBA增大，这相当于三极管VT1基极电位更负，基极电流增大，因而输出较大的集电极电流（相当于内阻变小），促使弛张振荡器脉冲前移，使晶闸管导通角增大，励磁电流加大，从而提高了发电机输出电压，使电压稳定。
当发电机电压升高时，工作过程与上面的相反，结果使晶闸管导通角减小，励磁电流变小，降低了发电机输出电压，使电压稳定。当发电机带电动机直接起动时，端电压突然下降。这时，C3上的电压低于稳压管VS1的稳压值，VS1截止，上式中的I2＝0，UBA很大，VT1基极电流大大增加，使晶闸管全导通，直到发电机电压迅速上升到额定值附近为止，起到“强励”作用。
图中，SB为起励按钮，当发电机被原动机拉至额定转速时，短时按下SB，即可使发电机自励建立起电压；RP1为手动调压电位器，RP1减小（或增大），发电机电压降低（或升高）。
发电机运行中，若把开关SA切除，触发回路即失去电源，即可实现发电机灭磁。
