在铝薄膜的晶界中，已经可以观察到由电迁移所诱导的晶界迁移现象。我们现在将讨论在各向异性导体白锡的晶界处的电迁移现象，并且证明电迁移会导致沿着晶界平面的原子通量的产生。以下参考数据为锡沿着这两个方向的扩散率和电阻率：图8.15理想状态下的两个白锡晶粒之间的晶界的简单几何示意在电迁移下的原子的扩散通量方向应当和电子流动方向相同。......
2023-06-20
晶界扩散控制的晶须生长动力学研究
【摘要】：晶须的生长发生在其根部，它是被推挤出来的。晶须的生长必须要破坏氧化物，并使其暴露出自由表面。为了分析晶须的生长动力学，我们假定一个在柱坐标系下的二维模型。因此晶须的生长速率为为了评估晶须的生长速率，我们需要了解锡的自扩散率。由此可看出，晶内扩散得很慢，所以它并不是晶须在室温下生长的主要原因。因为假定晶界扩散机制主导，我们需注意到几个晶界将晶须的底部与锡母材的其余部分相连。
如果有一个晶粒的表面法向量是在密排方向附近且被大角度晶界所包围的，当该晶粒上的表面氧化物破损时，则这个晶粒便会受到来自锡镀层的压力而被推挤出表面。如果所沉积的锡镀层具有织构结构，由于晶粒应当被大角度晶界所包围，这样才能有效地协助压力传导并穿过晶界结构，那么这个晶粒不应该是织构的一部分。这或许可以解释为什么晶须只在极少数的位置形核并生长。
晶须的生长发生在其根部，它是被推挤出来的。其生长的机理是怎样的呢？当锡原子向晶须根部扩散时，它们是如何融入晶须的根部的呢？由于晶须是一种单晶体，且它会随着时间推移不断伸长，因此该生长过程可以被认为是一种晶粒的长大过程。在正常晶粒生长的经典模型中，晶粒的边界向着自身曲率方向进行迁移，该基本过程是通过原子从一个晶粒不断穿越晶界跃迁至晶界另一侧的晶粒而完成的。但是，在晶须的生长过程中，我们还不清楚是否在其根部存在晶界迁移现象。根据一组SEM的横截面照片，我们可观察到晶须根部及其周围晶粒的微观结构，从中可以看出：在晶须生长过程中很有可能并不存在晶须与周围晶粒之间的晶界迁移现象。晶须的生长是一种晶粒的生长过程，而在其晶须根部几乎没有晶界迁移现象发生。由于锡原子本身就是通过晶界进行扩散的，因此锡原子似乎是沿晶界来到其根部区域的，且与正常晶粒生长方式不同，它们无须跃迁并穿越晶界便可以融入晶须的根部，这样看来该过程无须晶界的迁移。此外，我们还需要进行更多的研究工作，以建立原子级尺度模型来描述原子融入晶须并供其生长的过程，而该过程有可能会发生在晶须底部的扭折位置，如同在外延生长薄膜中晶体自由表面的台阶状生长一样。我们还必须提到的是，根部区域的表面裂纹会提供大量空穴，以促进其生长。
为了研究晶须根部周围的晶界结构，我们制备了TEM试样来直接观察晶须根部。图6.11所示为一张聚焦离子束刻蚀制备横截面透射电子显微镜样品的SEM照片。如图6.11所示，我们利用聚焦离子束在镀层上刻蚀出来两个长方形的深坑，在其中间保留了如同墙体一样的薄片状材料。我们刻意选取这两个深坑的位置，使在所保留的墙体上恰好有一个晶须。在刻蚀之后，该墙体的厚度将会小于100 nm，所以它对于能量为100 keV的电子束而言是透明的。减薄之后的墙体具有一个很薄的垂直状晶须及一些在晶须根部周围的晶粒。图6.12所示为该薄片的一张聚焦离子束照片与相对应的TEM明场照片。图6.13所示为晶须根部处晶须与其相邻晶粒间晶界处的倍率更高的TEM明场照片，晶界所在平面看起来是笔直的。

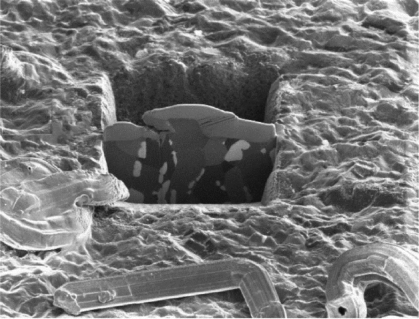

图6.11 利用聚焦离子束刻蚀制备TEM横截面样品过程中所拍摄的SEM照片

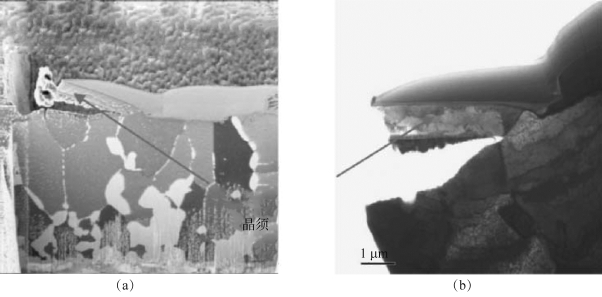

图6.12 薄片的聚焦离子束照片与相对应的TEM明场照片
（a）聚焦离子束照片；（b）TEM照片
有时，沿其长度方向，晶须的表面会出现非常细的锯齿状台阶。这说明晶须的生长不是连续平缓的过程，而是可能如同棘轮转动一样，该生长模式有可能是由于晶须根部的氧化物重复性破损所致。晶须的生长必须要破坏氧化物，并使其暴露出自由表面。但是该自由表面在空气下会立即被氧化，因此氧化物必须要被重复地破坏，而这一过程可能生成棘轮状台阶。因此，我们还需要进一步对其进行实验研究与分析以说明晶须的原子级生长机制。
为了分析晶须的生长动力学，我们假定一个在柱坐标系下的二维模型。如图6.14所示，假定晶须分布具有规律性，且每一个晶须占据扩散场中直径为2b的区域。此外，假定晶须的直径为常量2a，且相邻晶须之间的间距为2b，则在该扩散场中，它呈现稳态型生长，且可以用一个在柱坐标系下的二维连续方程来描述。我们曾论述，应力可以被认为是一种能量密度，而其密度分布方程则遵循连续介质方程[26]。
其边界条件为

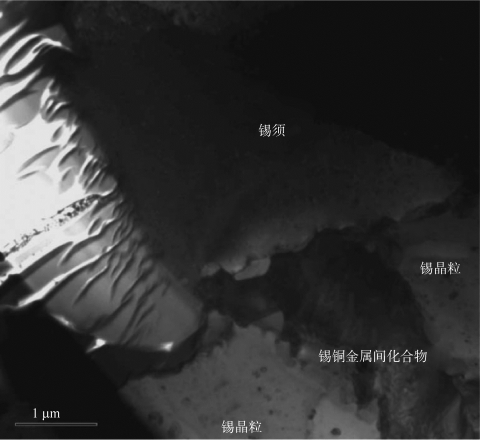

图6.13 晶须根部处锡须与其相邻晶粒间晶界处的倍率更高的TEM明场照片
图6.14 晶须分布的规律性
该方程的解为σ＝Bσ0 ln（r/a），其中，B＝[ln（b/a）]-1，σ0是在锡薄膜中的应力。在了解了应力分布之后，我们便可以评估应力梯度为
接着，可计算出当r＝a时晶须生长所需的扩散通量
我们注意到在纯金属中，C＝1/Ω。在dt时间内，传输进入晶须根部的材料体积为
式中，A＝2πas为晶须根部生长台阶的外围区域面积，s是台阶高度，dh是在dt时间内晶须生长高度的增量。因此晶须的生长速率为
为了评估晶须的生长速率，我们需要了解锡的自扩散率。平行和垂直于c轴方向上的晶格自扩散率略有不同，分别如下：
室温下的晶内扩散率为10-17 cm2/s左右。这说明在一年的时间内或当t＝108 s时，利用x2≈Dt计算所得的扩散距离大约为1μm。由此可看出，晶内扩散得很慢，所以它并不是晶须在室温下生长的主要原因。目前，我们还没有测定出锡沿晶界的自扩散率。假设沿大角度晶界扩散所需的激活能为上述晶内扩散的一半，那么我们就可以估算出沿晶界的自扩散率约为10-8 cm2/s。
通过利用以下参数：a＝3μm，b＝0.1 mm，σ0Ω＝0.01 eV（σ0＝0.7×109 dyn/cm2）[1]，室温下kT＝0.025 eV，s＝0.3 nm及D＝10-8 cm2/s（锡在室温下沿晶界的自扩散率），我们可计算得到一个大小为0.1×10-8 cm/s的生长速率。在该速率下，我们可估算出生长出一个长度为0.3 mm的晶须需要一年，而该数值和观察到的结果也十分吻合。因为假定晶界扩散机制主导，我们需注意到几个晶界将晶须的底部与锡母材的其余部分相连。因此，考虑把供给晶须生长的总原子通量视为JA dtΩ，其中A＝2πas，我们假设该通量流入整个晶须外围“2πa”的区域，且仅提供了阶梯高度为“s”的生长。在上述计算过程中b和σ0的数值取自参考文献[12]，这些数值与参考文献[15]中的数值有所不同。在参考文献[15]中，应力为10MPa或108 dyn/cm2，但其扩散距离仅为几个晶粒的直径。如果利用后者的数值来计算，得到的生长速率也基本相同。
有关电子软钎焊连接技术 材料、性能及可靠性的文章
- 详细阅读
-
Sn表面氧化物层对应力梯度和晶须生长的影响详细阅读
为讨论表面氧化物对锡须生长的影响，我们参考铝的小丘生长效应。图6.5表面没有氧化物时的应力弛豫现象为了将这些模型应用于没有氧化物的锡镀层上，由于存在应力梯度，因此每个晶粒都会通过向各自的自由表面扩散而发生弛豫现象，如图6.5所示。相比于锡铜镀层的晶粒尺度而言，晶须的直径为几微米。似乎最容易破坏氧化物的地方在晶须的根部。而氧化物破损后暴露出来的自由表面为晶须生长提供了应力梯度。......
2023-06-20
- 详细阅读
-
北滘中学谢晶：不忘初心，砥砺前行详细阅读
而学生A坚持不懈、努力奋进，定可取得满意的成绩。此外，积极参加顺德区高中语文骨干教师能力提升工程项目，在学习中思考，在思考中前进。长路漫浩浩，吾当上下求索，砥砺前行！......
2023-07-04
-
初晶硅晶粒细化在Al-Si合金中的研究详细阅读
wSi>12.6%的过共晶Al-Si合金，由于线膨胀系数小，密度小，耐磨性、流动性及抗热裂性好，优于亚共晶和共晶Al-Si合金，引起人们重视。对于未变质的过共晶Al-Si合金，由于凝固组织中初晶硅粗大，合金的强度低，工业上无法应用，需要对初晶硅进行细化处理。P细化Al-Si合金的初生硅的机理是：磷在合金中易于与铝形成AlP化合物。图1-49 采用P变质的Al-20%Si-1%Cu-0.5%Mg合金的显微组织初晶硅细化效果的炉前检测方法一般采用金属型浇试块，打开断口判断细化效果及冶金质量。......
2023-06-22
-
初晶α-Al晶粒细化处理方法详细阅读
目前α-Al晶粒细化技术主要包括细化剂处理、动态结晶法、快速冷却法、热速处理技术等。具有异质晶核的细化剂这类细化剂主要是Al-Ti或Al-Ti-B中间合金，是目前最常用的α-Al晶粒细化方法。图1-37所示为Sr变质ZL101铝硅合金在添加Al-Ti-B晶粒细化剂前后的组织变化情况。但此时出现了部分针状共晶硅组织，即Al-Ti-B晶粒细化剂部分地妨碍了Sr的共晶硅变质效果。......
2023-06-22
-
非晶硅太阳电池：发展与现状详细阅读
形成异质叠层太阳电池的材料的带隙必须有恰当的匹配才可能获得最侄的效果。目前流的非晶硅铐为基础的异质叠层太阳电池较好的匹配带隙分别为1.8eV、1.6eV、1.4eV。......
2023-11-18
-
非晶硅太阳电池的初期发展-走近能源详细阅读
非晶硅太阳电池很快就走出了实验室，走进了中试线和较大规模的生产线。世界上出现了许多以a—Si太阳电池为主要产品的企业或企业分支。在八十年代中期，世界上太阳电池的总销售量中非晶硅占有40%。......
2023-11-18
相关推荐
