机械图形综合训练：如何识绘
【摘要】：AutoCAD绘图提示：按机械制图国家标准绘制图形。学校绘图学习期间可根据图形实际情况建议进行如下设置。可根据所绘图形特点设置图层数量。样式中“字体”为仿宋，宽度比例为0.7。a. 将所绘图形按比例匹配在A3图幅，视图缩放，保存为“学号+姓名”并提交。（10分）对图形进行合理的文字标注。（5分）识图能力及熟练程度。图4-20支架___________任务报告训练5：按机械制图要求抄绘图4-21并进行打印输出。
训练目的：
通过训练，使学生能够熟悉机械图的制图规则，掌握识图方法和步骤，读懂图纸的具体内容等；能运用AutoCAD软件综合绘制、编辑机械图，从而能够使学生达到熟练识绘机械图的能力，为进一步学习专业的相关课程，打下良好的基础。
总体要求：
（1）题目必须独立完成，发现有雷同者，按作弊处理。
（2）上交内容为任务报告、打印图纸和电子图形文件各一份，黑白打印即可。
（3）以打印图纸为准，电子图形作对照用，但内容必须完全一致，否则不予批改。
（4）上交的打印图纸必须完整，否则不予批改。
（5）不按要求提交作业者，不予批改。
训练内容：
识读并绘制完成各机械图。
AutoCAD绘图提示：
（1）按机械制图国家标准绘制图形。
（2）学校绘图学习期间可根据图形实际情况建议进行如下设置。
①绘图环境。新建图形文件并保存，根据图形尺寸设置绘图界限。
②图层。可根据所绘图形特点设置图层数量（至少分两层）。
a. 按标准对各图层线型、线宽、颜色等特性进行设置。
b. 不建议使用Defpoints、0两个图层，图中尺寸标注和图形应尽量在不同图层。
③尺寸标注。按机械制图标准设置标注样式。标注字体为长仿宋。
a. 建议标注“起止符号”选用“实心箭头”。
b. 建议“角度标注”区，下拉列表中选择“度/分/秒”形式，“精度”下拉列表中选择“0°00′00″”，文字的“对齐方式”选“水平”。
④文字标注。按标准设置汉字文字样式。样式中“字体”为仿宋，宽度比例为0.7。
a. 建议A3图纸标题栏内图名为10号字，校名为7号字，其他为5号字。
b. 建议图中文字说明为5号字。
⑤图形成果。
a. 将所绘图形按比例匹配在A3图幅，视图缩放，保存为“学号+姓名”并提交。
b. 进行打印页面设置，完成图形打印，上交打印成果。
考核标准：
（1）绘制图幅边框和图形。（30分）
要求：
①按制图要求绘制A0～A4图幅的边框和标题栏；（5分）
②按图中尺寸绘制图形，所绘图形尺寸准确；线型、线宽符合制图规范；选择相应的图例对图形进行图案填充。（25分）
（2）利用图层管理图形。（10分）
要求：
①根据图形特点进行分层，至少两层，对图层特性进行合理设置；（5分）
②对设置好的图层进行应用。（5分）
（3）对图形进行合理的尺寸标注。（20分）
要求：
①根据图形尺寸合理设置尺寸标注样式；（10分）
②用设好的样式对图形进行尺寸标注，标注要完整并符合制图规范。（10分）
（4）对图形进行合理的文字标注。（10分）
要求：
①根据图形尺寸合理设置文字标注样式；（5分）
②对图形进行文字标注，按要求填写标题栏。（5分）
（5）利用图块辅助绘制图形。（10分）
要求：
①将绘制好的图形创建成一个外部图块，名为图块1，保存在桌面上；（5分）
②将外部块缩放适当比例插入到所绘制图框内。（5分）
（6）对所绘图形进行打印设置。（10分）
要求：
①将图框及内部的图形进行合理的页面设置；（5分）
②对设置好的页面进行打印设置和打印预览。（5分）
（7）识图能力及熟练程度。（10分）
要求：
①快速、准确识图，从而按图中条件绘图；（5分）
②操作快捷、简便，能利用辅助绘图命令和技巧快速完成考试内容，在绘制内容准确的前提下，提前交卷者适当加分。（5分）
训练1：按机械制图要求抄绘图4-17并进行打印输出。

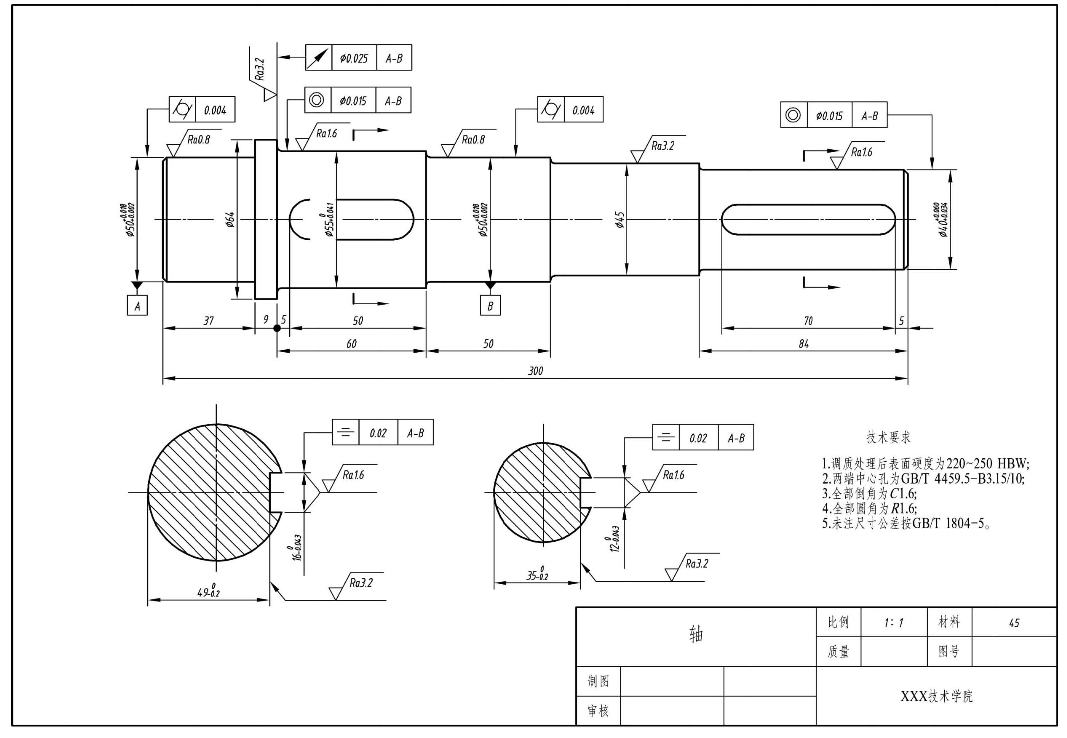

图4-17 轴
___________任务报告
训练2：按机械制图要求抄绘图4-18并进行打印输出。

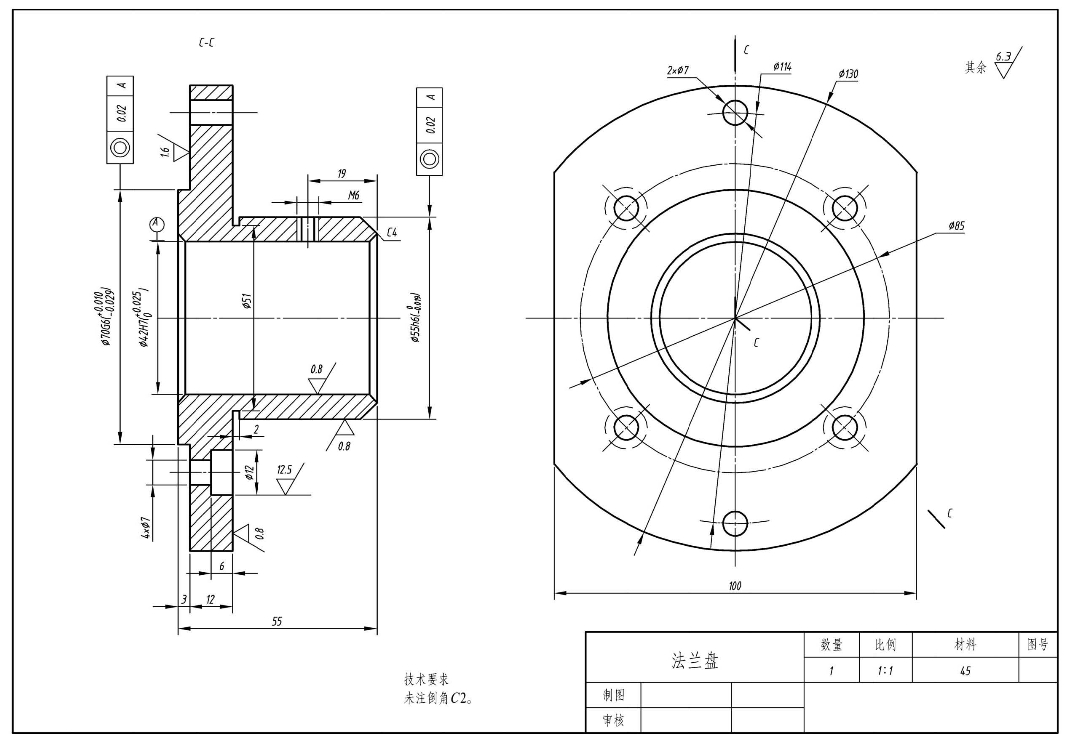

图4-18 法兰盘
___________任务报告
训练3：按机械制图要求抄绘图4-19并进行打印输出。

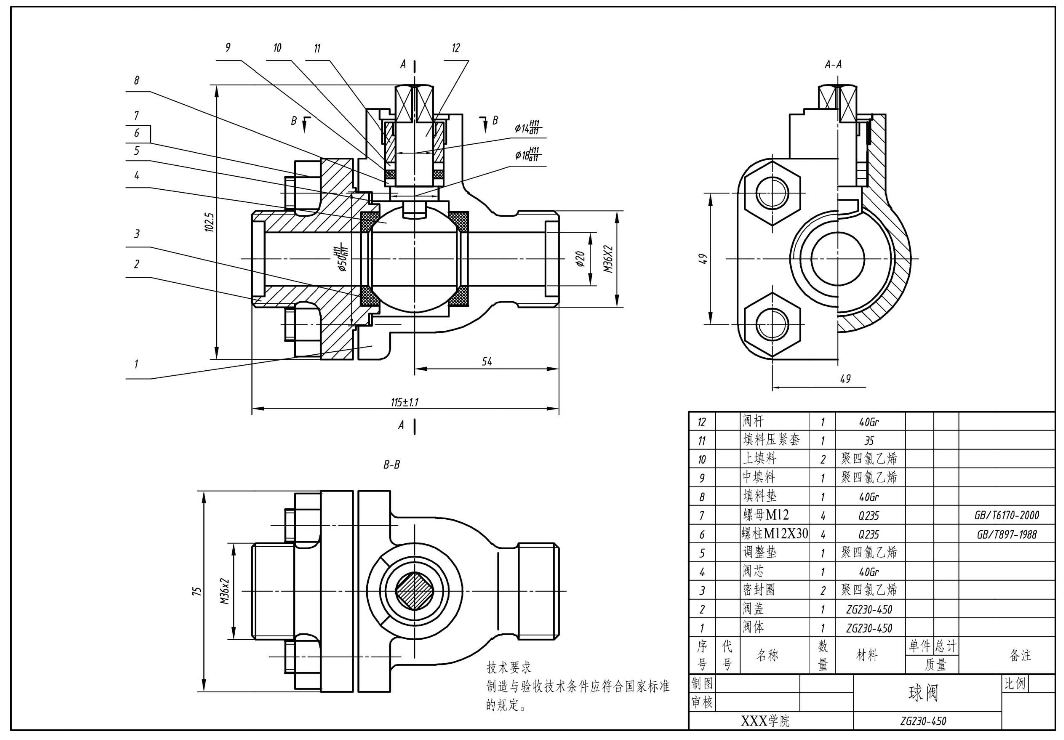

图4-19 球阀
___________任务报告
训练4：按机械制图要求抄绘图4-20并进行打印输出。
图4-20 支架
___________任务报告
训练5：按机械制图要求抄绘图4-21并进行打印输出。

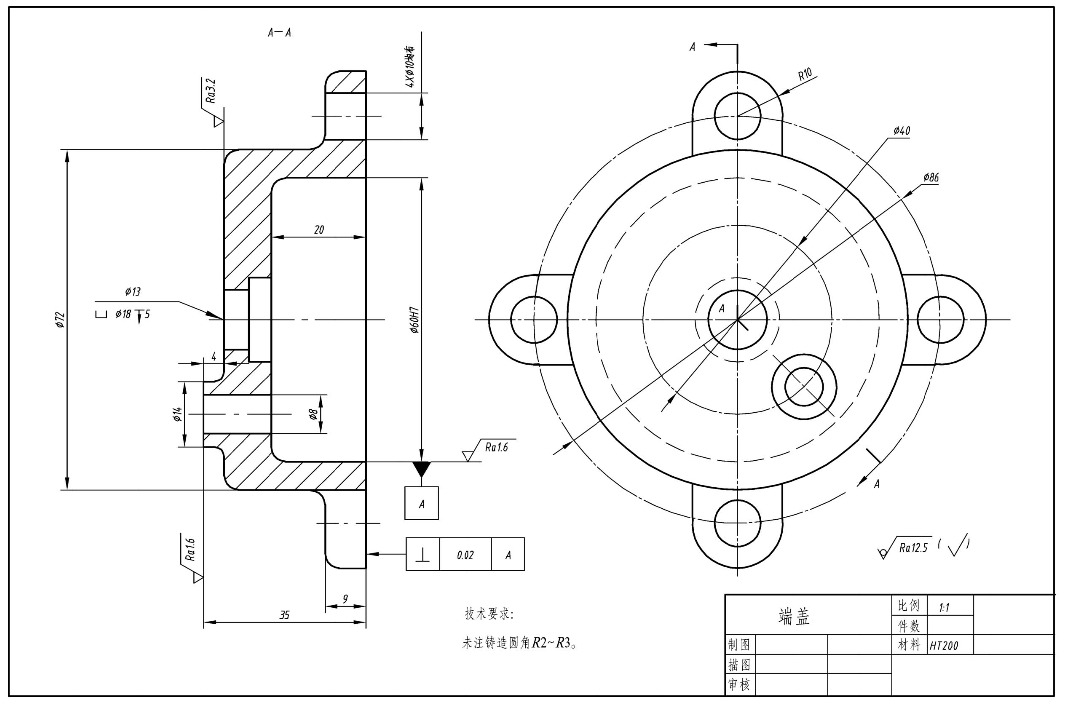

图4-21 铸件
___________任务报告
