文字、尺寸标注与图块任务指南
【摘要】：以打印图纸为准，电子图形作对照用，但内容必须完全一致。AutoCAD基本绘图设置。（15分）要求：根据实际需要设置文字标注样式。（30分）要求：①所绘图形尺寸准确，绘图线型、线宽显示合理，符合规范。（5分）②用“插入块”按比例插入图幅，保存AutoCAD文件为“学号+姓名”后提交。（5分）图3-12水池箱体剖视图___________任务报告
班级： 姓名： 学号：
任务目标：对二维图形进行尺寸标注及文字说明，训练AutoCAD绘制、编辑及打印图形。
总体要求：
（1）题目必须独立完成，发现有雷同者，按作弊处理。
（2）上交内容为任务报告、打印图纸（内容完整）和电子图形文件各一份。
（3）以打印图纸为准，电子图形作对照用，但内容必须完全一致。
（4）不按要求提交作业者，不予批改。
任务内容：绘制完成任务图形。
（1）AutoCAD基本绘图设置。根据绘图需要设置绘图环境、图层等内容。（5分）
（2）对图形进行合理的尺寸标注。（25分）
要求：①根据图形尺寸设置尺寸标注样式。（5分）
②用已设样式对图形尺寸进行合理标注，并根据需要对个别尺寸标注进行编辑。（20分）
（3）对图形进行合理的文字标注。（15分）
要求：①根据实际需要设置文字标注样式。（5分）
②对图形进行文字标注，按要求填写标题栏，文字标注要符合规范。（10分）
（4）绘制图3-13所示的填料压盖零件图。（30分）
要求：①所绘图形尺寸准确，绘图线型、线宽显示合理，符合规范。（25分）
②填充图案图例选择正确，比例合理。（5分）
（5）利用图块辅助绘制图形。（10分）
要求：①将绘制好的图形创建成一个外部图块，名为图块1，保存并提交。（5分）
②用“插入块”按比例插入图幅，保存AutoCAD文件为“学号+姓名”后提交。（5分）
（6）对所绘图形进行打印设置。（10分）
要求：①将插入完成的A3的图幅进行合理的打印页面设置。（5分）
②对已设置打印页面进行虚拟打印，保存打印文件为“学号+姓名”后提交。（5分）
（7）识图能力及熟练程度。（5分）
要求：准确识图，操作快捷、简便。在绘图内容准确的前提下先上交成果者适当加分。（5分）

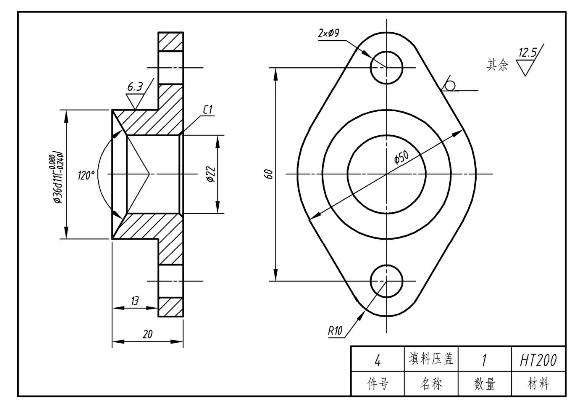

图3-13 填料压盖零件

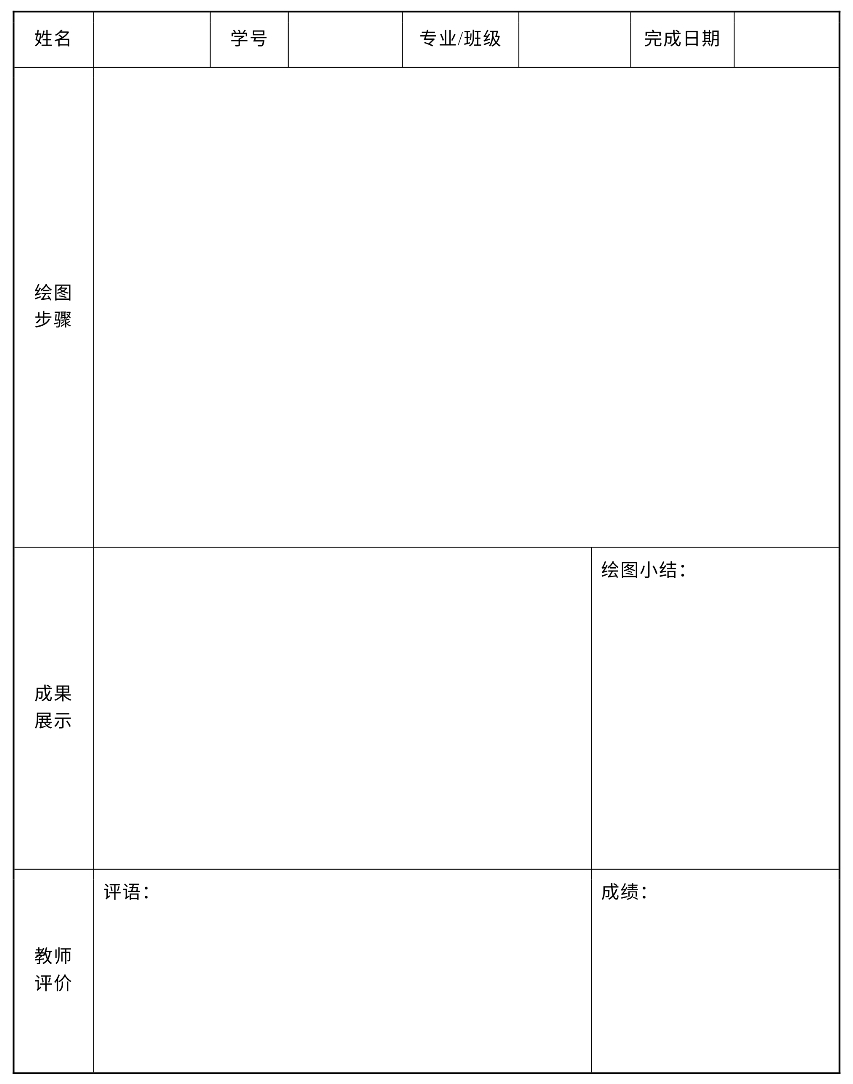

___________任务报告
