工程制图标注及图块训练
【摘要】：图3-1文字练习图训练2：绘制图3-2梁体配筋图，并按工程制图标注注写文字。图3-4钢筋数量表训练5：绘制、标注图3-5杯形基础半剖图，并对尺寸标注进行编辑。按照工程制图标准创建“工程图中的标注”的标注样式。其余参数应符合国家标准要求。图3-5杯形基础半剖图训练6：将图3-6中门、窗写块后完成房屋平面图绘制，然后按标注比例插入A3图幅。图3-7打印工程图练习
训练1：按制图标准设置文字样式，并输入图3-1所示的文字，其中汉字为5号字，数字为2.5号字，注意文字纵向对齐。
图3-1 文字练习图
训练2：绘制图3-2梁体配筋图，并按工程制图标注注写文字。

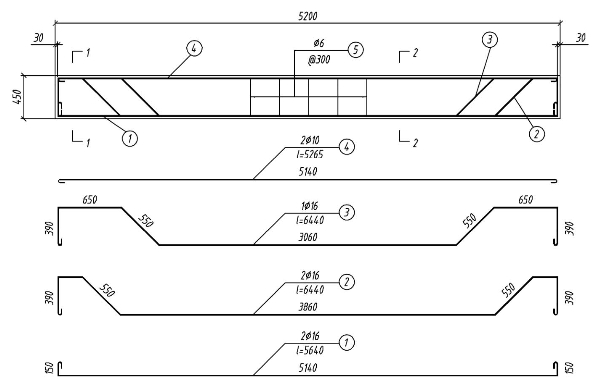

图3-2 梁体配筋图

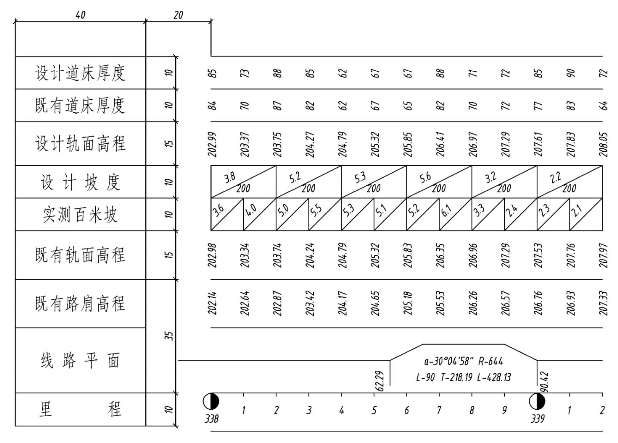

训练3：运用表格，按照尺寸要求绘制完成图3-3所示的两个表格。“曲线表”中，文字高度为3.5，行高采用默认；“门窗表”中，文字高度为5，其他如图3-3所示。

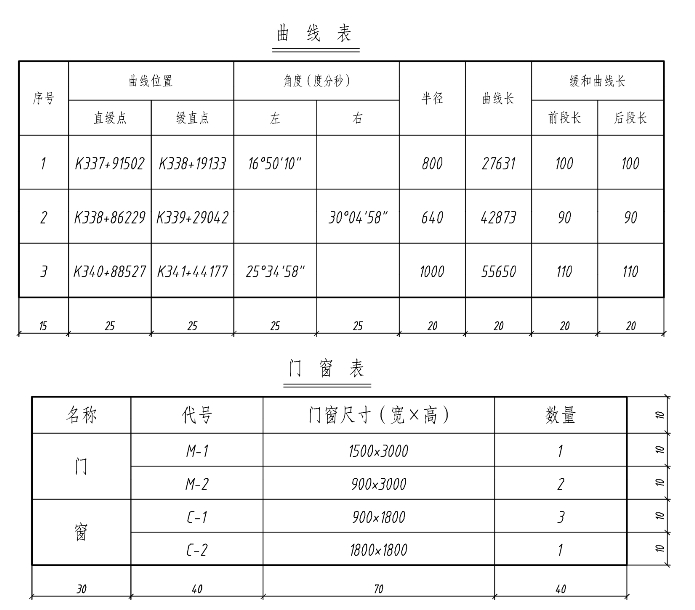

图3-3 表格练习图
训练4：运用AutoCAD表格绘制并计算完成图3-4钢筋数量表中的总长和总重。

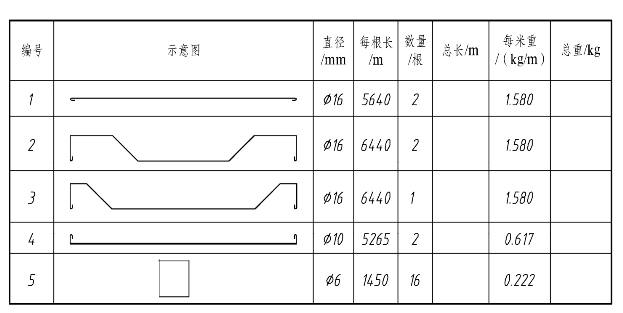

图3-4 钢筋数量表
训练5：绘制、标注图3-5杯形基础半剖图，并对尺寸标注进行编辑。按照工程制图标准创建“工程图中的标注”的标注样式。尺寸参数要求：尺寸线基线间距为7；尺寸界线超出尺寸线为2，起点偏移量为2；线性标注尺寸起止符号为“建筑标注”；直径、半径、角度等尺寸的起止符号使用“实心箭头”，长度为3；文字高度为3.5，数字位置从尺寸线偏移1，角度标注文字对齐方式为水平。其余参数应符合国家标准要求。
图3-5 杯形基础半剖图
训练6：将图3-6中门、窗写块后完成房屋平面图绘制，然后按标注比例插入A3图幅。

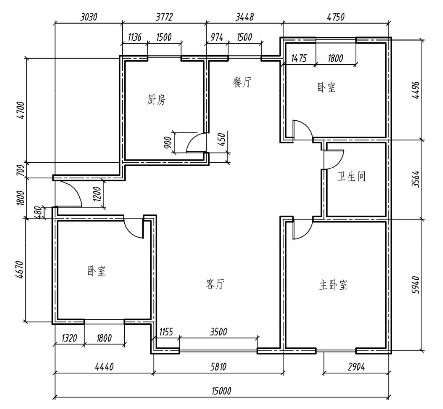

图3-6 房屋平面图
训练7：创建高程符号图块，绘制图3-7水闸闸室剖面图，同时按比例插入A3图幅后进行打印页面设置，并打印输出。

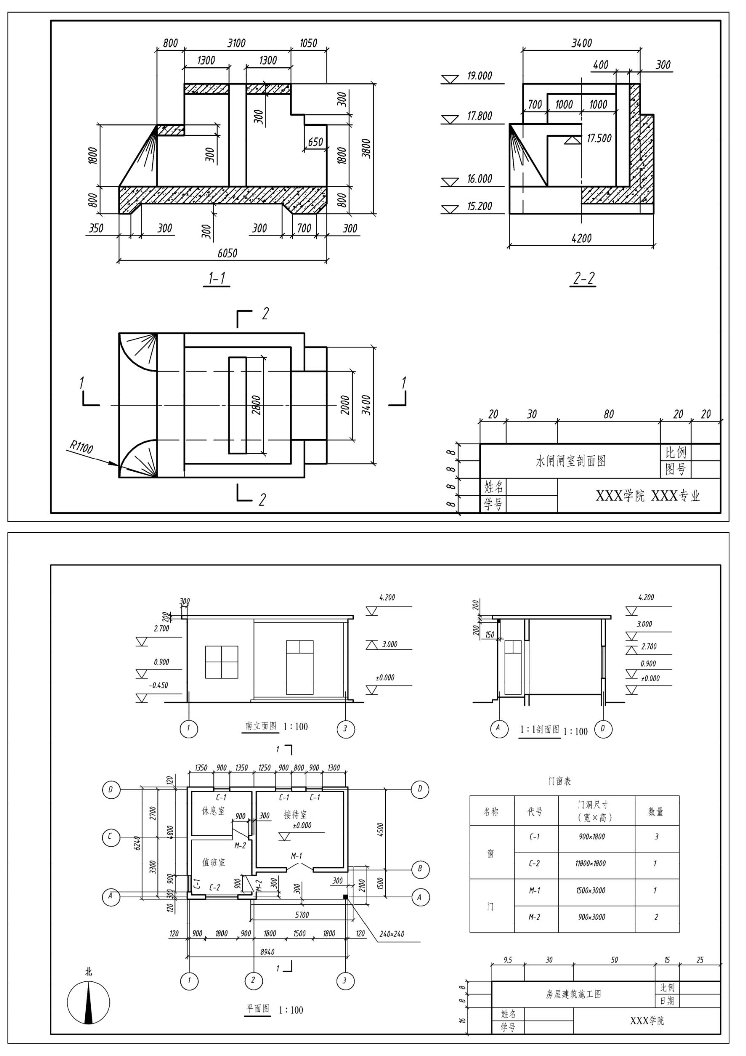

图3-7 打印工程图练习
