绘制和编辑二维图的任务书
【摘要】：上交内容为任务报告、打印图纸和电子图形。AutoCAD绘图环境设置。（10分）要求：①新建图形文件，以“学号+姓名”为图名保存。（50分）要求：①按图2-43绘制阀盖，所绘图形尺寸准确。（30分）②绘图线型、线宽显示合理，符合制图规范。（5分）②将已完成图幅最大化显示，图名保存为“学号+姓名”并提交。
班级： 姓名： 学号：
任务目标：主要运用AutoCAD绘制和修改二维图形，训练绘图操作技能。
总体要求：
（1）题目必须独立完成，发现有雷同者，按作弊处理。
（2）上交内容为任务报告、打印图纸（必须有本人手写签名）和电子图形。
（3）不按要求提交作业者，不予批改。
任务内容：绘制完成双孔圆涵洞口图。
（1）AutoCAD绘图环境设置。（10分）
要求：①新建图形文件，以“学号+姓名”为图名保存。（5分）
②根据需要进行AutoCAD文件基本设置。（5分）
（2）利用图层管理图形。（10分）
要求：①根据图形特点进行分层，至少两层，对图层特性进行合理设置。（5分）
②对设置好的图层进行应用。（5分）
（3）绘制A3图幅。（10分）
要求：①按图1-1所示的尺寸要求准确绘制边框和标题栏。（5分）
②边框和标题栏线型、线宽符合制图规范。（5分）
（4）绘制双孔圆涵洞口图。（50分）
要求：①按图2-42绘制双孔圆涵洞口图，所绘图形尺寸准确。（30分）
②绘图线型、线宽显示合理，符合制图规范。（10分）
③填充图案图例选择正确，比例合理。（10分）
（5）匹配图形与图幅显示。（10分）
要求：①按常用比例缩放图形并移动，使图形在图幅中合适的位置。（5分）
②将已完成图幅最大化显示，图名保存为“学号+姓名”并提交。（5分）
（6）识图能力及熟练程度。（10分）
要求：①快速、准确识图，从而按图中条件绘图。（5分）
②操作快捷、简便，能利用辅助绘图命令和技巧快速完成绘图内容，在绘制内容准确的前提下，提前上交成果者适当加分。（5分）

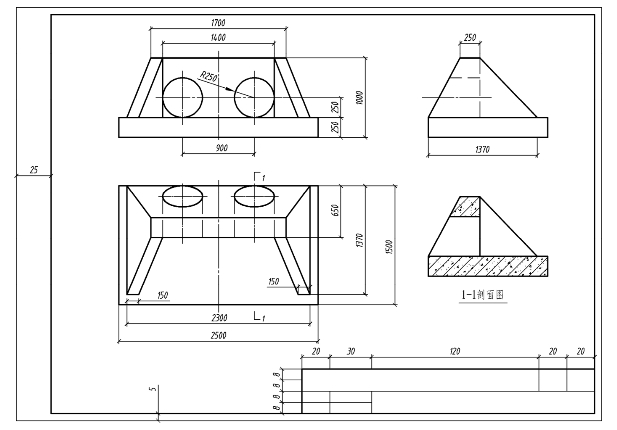

图2-42 双孔圆涵洞口图
___________任务报告
