训练1：运用圆、修剪等命令绘制图2-24重庆地下轻轨车站，并运用图层管理图形。
训练2：运用直线、圆等命令绘图2-25所示的拱顶图（尺寸单位：mm）。
图2-24 重庆地下轻轨车站图

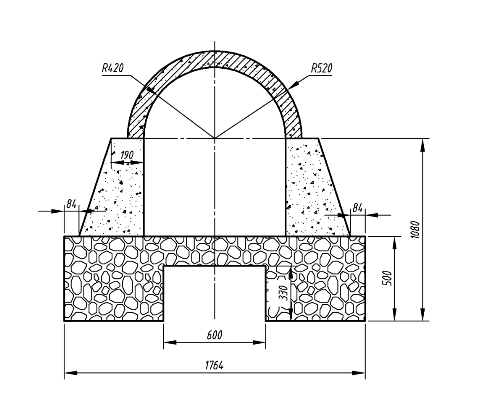

图2-25 拱顶图
训练3：运用直线、等分等命令绘制图2-26所示的桁架图。

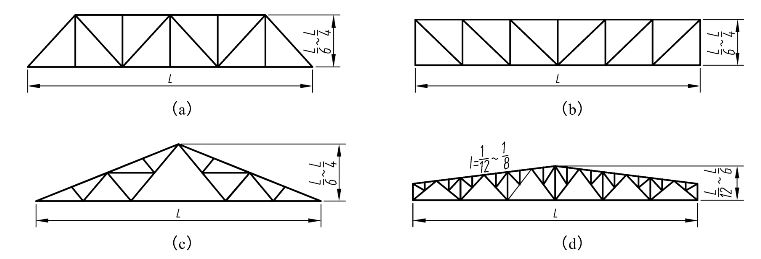

图2-26 桁架图
训练4：运用样条曲线自拟等高点，绘制图2-27所示的等高线。

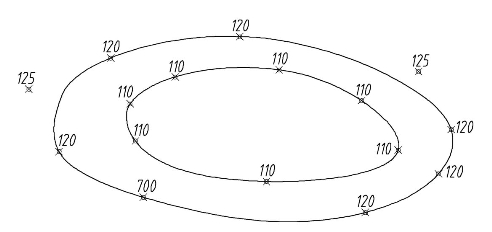

图2-27 地形图
训练5：运用直线、矩形、圆、镜像及修剪等命令绘制图2-28所示的桥头梨形坝。
训练6：运用直线、圆、偏移等命令绘制图2-29所示的交桥平面图。
图2-28 桥头梨形坝
图2-29 立交桥平面图
训练7：运用直线、倒角等命令绘制图2-30所示的箱梁断面图。

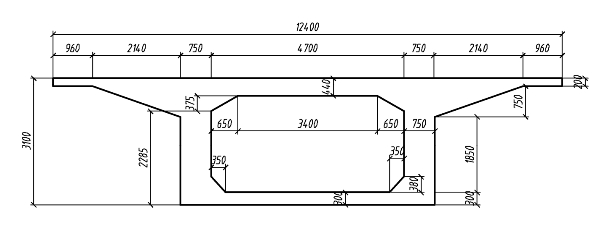

图2-30 箱梁断面图
训练8：用多段线命令绘制图2-31所示的线路纵断面图（只画图形），横坐标为里程，纵坐标为轨面高程。设计高程用红色多段线（图中粗线所示），起点、端点线宽为0.3，既有高程为黑色（图中虚线所示），起点、端点线宽为0。

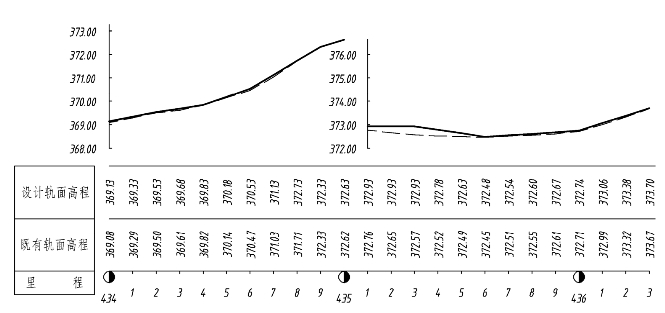

图2-31 线路纵断面图
训练9：绘制并填充完成图2-32。

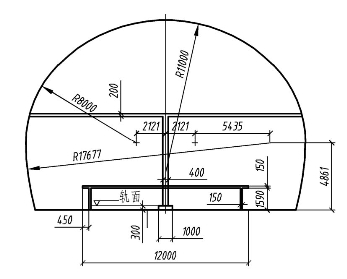

图2-32 涵洞洞口断面图
训练10：绘制并填充完成图2-33。

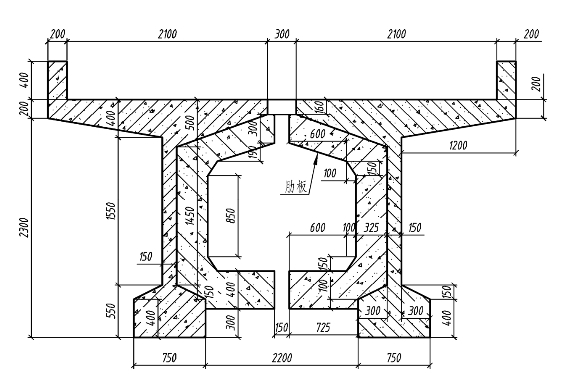

图2-33 T形梁断面图
训练11：运用多线、修改多线等命令绘制完成图2-34所示的建筑平面图。

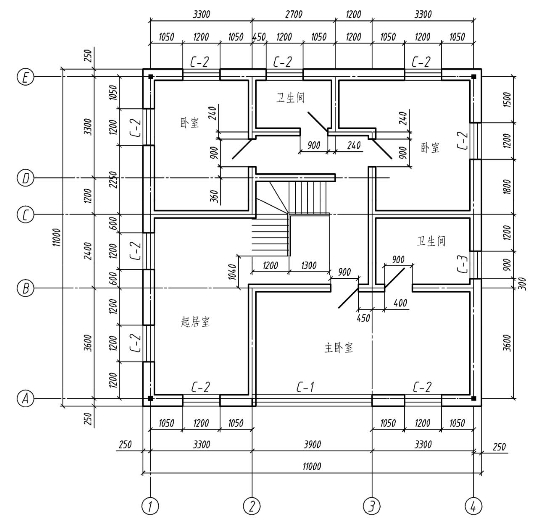

图2-34 建筑平面图
训练12：运用多线、编辑多线、填充等命令绘制图2-35所示的房屋立面图。
图2-35 房屋立面图
