提高绘图技能：二维图形编辑训练
【摘要】：图2-1对象捕捉练习图图2-2极轴追踪练习图训练3：运用直线命令、瞬时捕捉“垂足”“平行线”辅助绘制完成图2-3。要求过空间点A做直线BC的垂线，过空间点M做平面DEF的平行面，并总结方法。图2-7练习图形训练8：运用圆、等分等所学命令绘制图2-8所示的图形。图2-15汤勺图2-16五角星效果图训练17：绘制图2-17，并拉伸为2-17所示的形式。图2-21编辑多段线练习图训练22：用圆环、矩形阵列等命令绘制图2-22。
训练1：运用圆、直线命令，合理设置对象捕捉按钮，分析绘制图2-1。
训练2：运用圆、直线命令，设置极轴追踪、对象捕捉等辅助按钮，绘制图2-2，总结快捷操作。

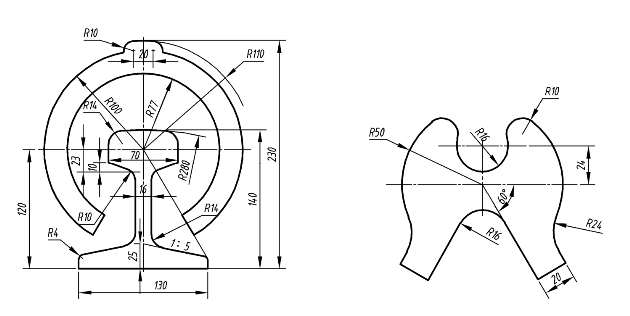

图2-1 对象捕捉练习图
图2-2 极轴追踪练习图
训练3：运用直线命令、瞬时捕捉“垂足”“平行线”辅助绘制完成图2-3。要求过空间点A做直线BC的垂线，过空间点M做平面DEF的平行面，并总结方法（提示：过a做bc的垂线后做投影，过m点做平面dEf内任意两条相交直线的平行线）。

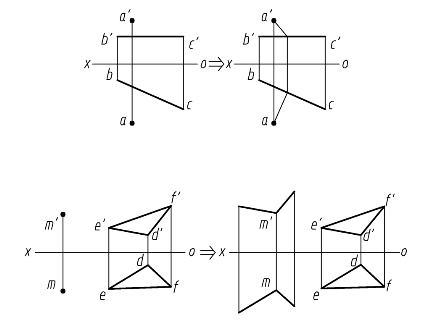

图2-3 投影练习图

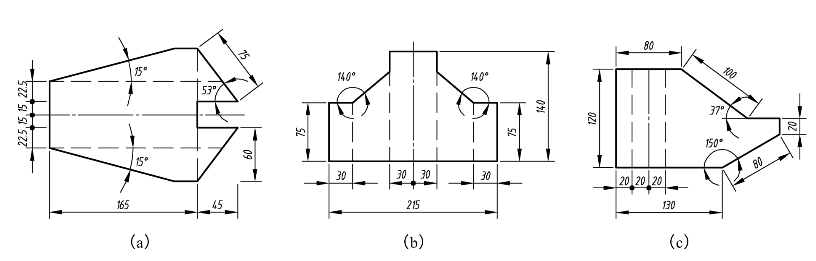

训练4：运用直线命令并合理设置对象追踪、正交、极轴、对象捕捉等辅助绘图工具按钮，快捷绘制图2-4所示的图形（注意设置利用图层）。

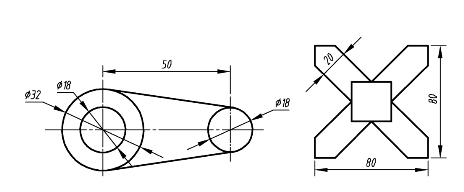

图2-4 对象追踪练习图
训练5：按照图2-5所示的尺寸要求用辅助圆绘制三角形（提示辅助圆半径：70、30、15）。
训练6：用旋转、等分等命令绘制图2-6。

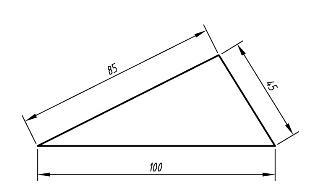

图2-5 三角形

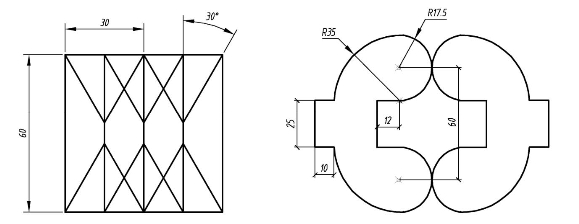

图2-6 练习图形
训练7：运用圆、圆环、修剪等所学命令绘制图2-7所示的图形。

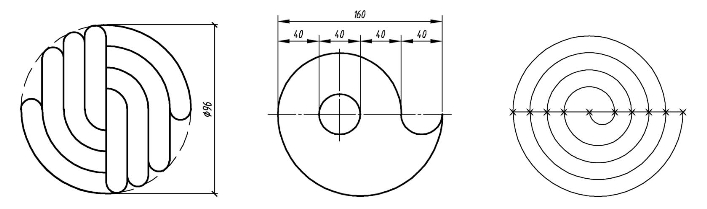

图2-7 练习图形
训练8：运用圆、等分等所学命令绘制图2-8所示的图形。

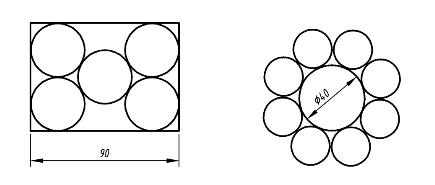

图2-8 圆、等分练习图
训练9：运用矩形、镜像命令绘制图2-9所示的图形。
图2-9 矩形、镜像练习图
训练10：运用复制、捕捉自等命令绘制图2-10所示的图形。

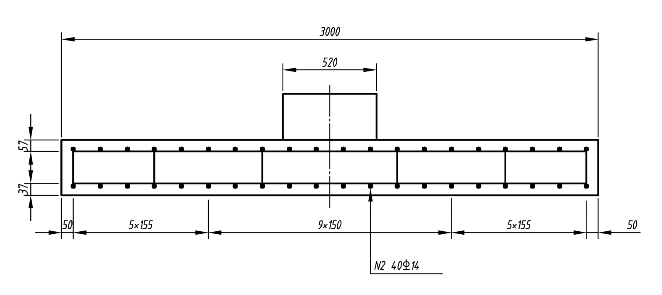

图2-10 复制、捕捉自练习图
训练11：用倒角、圆角、矩形、圆等所学命令绘制图2-11所示的图形。
图2-11 倒角、圆角练习图
训练12：运用所学命令绘制图2-12所示的图形。
图2-12 练习图形
训练13：用椭圆、圆等命令绘制图2-13所示的图形。
图2-13 椭圆练习图
训练14：用正多边、圆等命令绘制图2-14所示的图形。

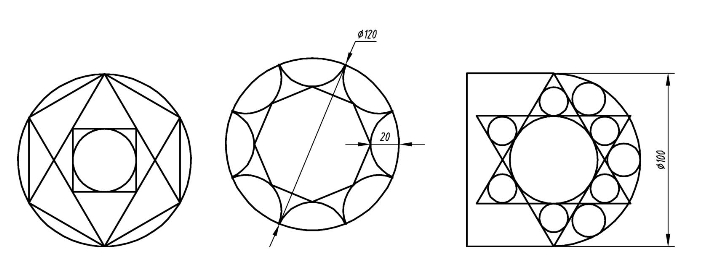

图2-14 正多边练习图
训练15：运用椭圆等命令绘制图2-15所示的汤勺。

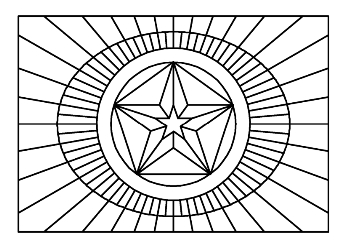

训练16：运用矩形、椭圆、延伸、阵列、圆、多边形等命令绘制图2-16所示的有光线效果的五角星图形。
图2-15 汤勺
图2-16 五角星效果图

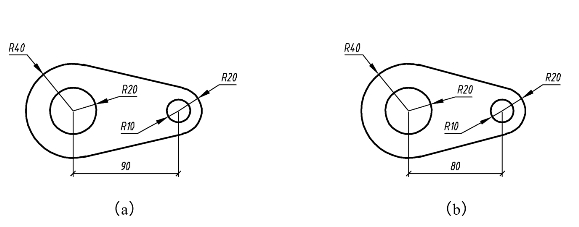

训练17：绘制图2-17（a），并拉伸为2-17（b）所示的形式。
图2-17 拉伸练习图
训练18：运用缩放等命令完成图2-18所示的图形。
图2-18 缩放练习图

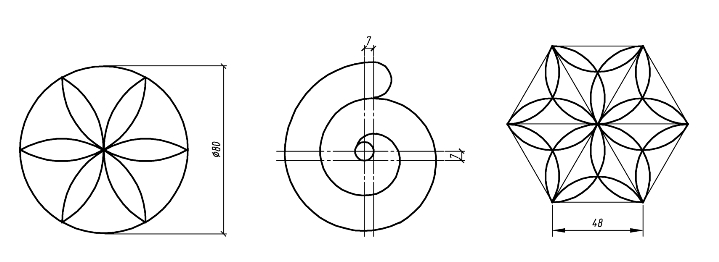

训练19：运用圆弧、等分等命令，选择快捷绘图方法绘制图2-19所示的图形。
图2-19 圆弧练习图

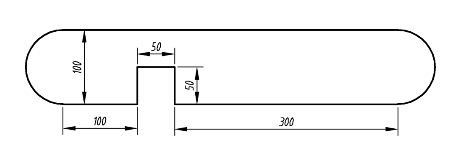

训练20：用多段线命令绘制图2-20所示的图形。
图2-20 多段线练习图

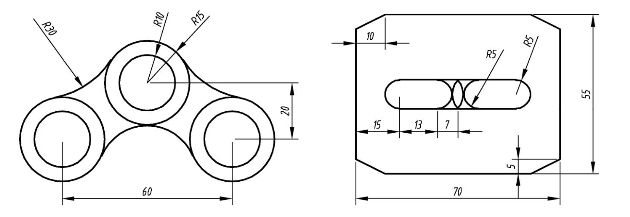

训练21：用直线和圆（圆弧）等命令绘制图2-21，并运用编辑多段线命令将图形合并成多段线，修改多段线起点、端点半宽为0.3。
图2-21 编辑多段线练习图
训练22：用圆环、矩形阵列等命令绘制图2-22。
图2-22 圆环、阵列练习图

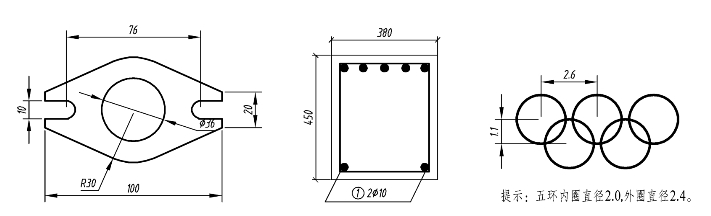

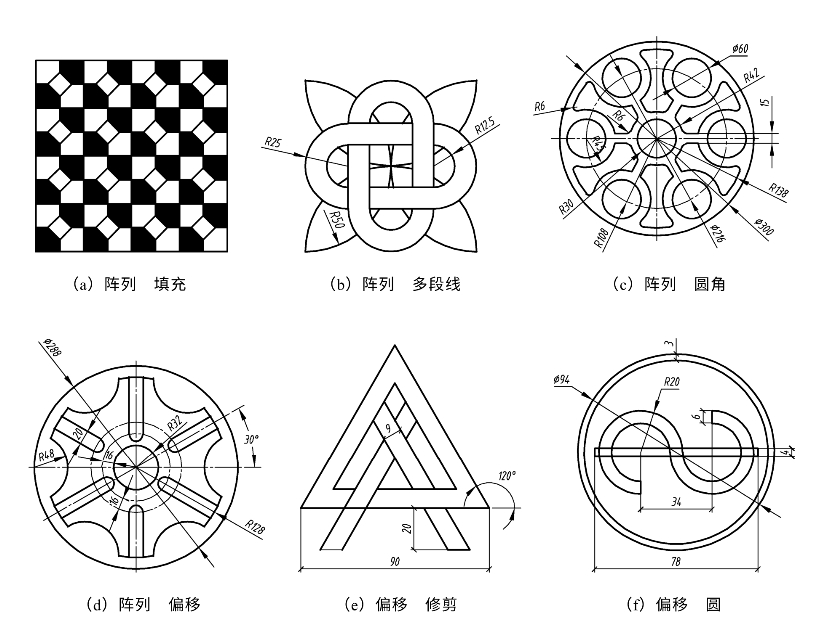

训练23：用偏移、阵列、圆角、多段线、修剪等命令绘制图2-23。
图2-23 阵列相关练习图
