【摘要】：以任务成果报告为准，电子图形作对照用，但两者内容必须完全一致，否则不予批改。任务内容：在AutoCAD中完成下列要求的设置，并绘制完成图1-6。设置线宽随图层，显示线宽采用默认，调整显示比例为最小。

班级：　　姓名：　　学号：

任务目标：训练AutoCAD常用设置，进行常规操作练习。

成果要求：

（1）作业题目必须独立完成，发现有雷同者，按作弊处理。

（2）以任务成果报告为准，电子图形作对照用，但两者内容必须完全一致，否则不予批改。

（3）不按要求提交作业者，不予批改。

任务内容：在AutoCAD中完成下列要求的设置，并绘制完成图1-6。

1. 文件基本设置

（1）新建一个CAD文件，以“学号+姓名”为图名保存在“桌面”。

（2）设置绘图单位：图形单位选用默认（mm），长度单位为十进制，长度精度小数点后的位数保留2位；角度单位为度/分/秒，角度精度为0°00′00″。

（3）修改默认的系统配置。设置线宽随图层，显示线宽采用默认，调整显示比例为最小。

2. 图层设置

按“表1-1”设置“粗实线”“细实线”“虚线”“点画线”四个图层。

3. 绘制图形

（1）按1∶1绘制A3图幅，横向放置，不留装订边，画出图框线和标题栏。

（2）合理利用图层，运用直线命令绘制图1-6。

（3）调整任意一条虚线的显示细节，使其区别于其他虚线显示。

4. 视图整理

完成绘制后将所绘图形最大化显示，保存并提交，完成任务报告。

pagenumber_ebook=10,pagenumber_book=5

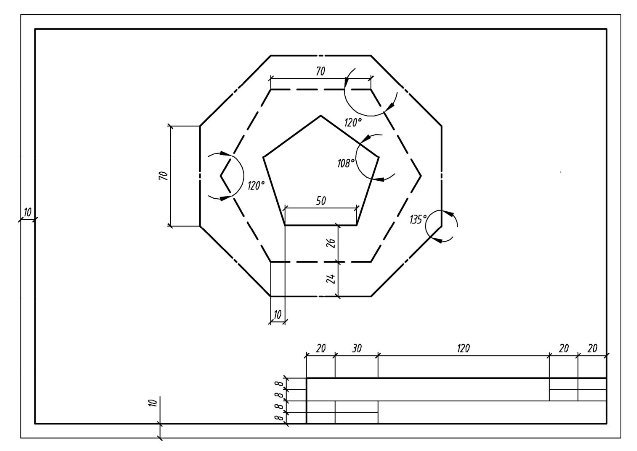

图1-6　基本练习

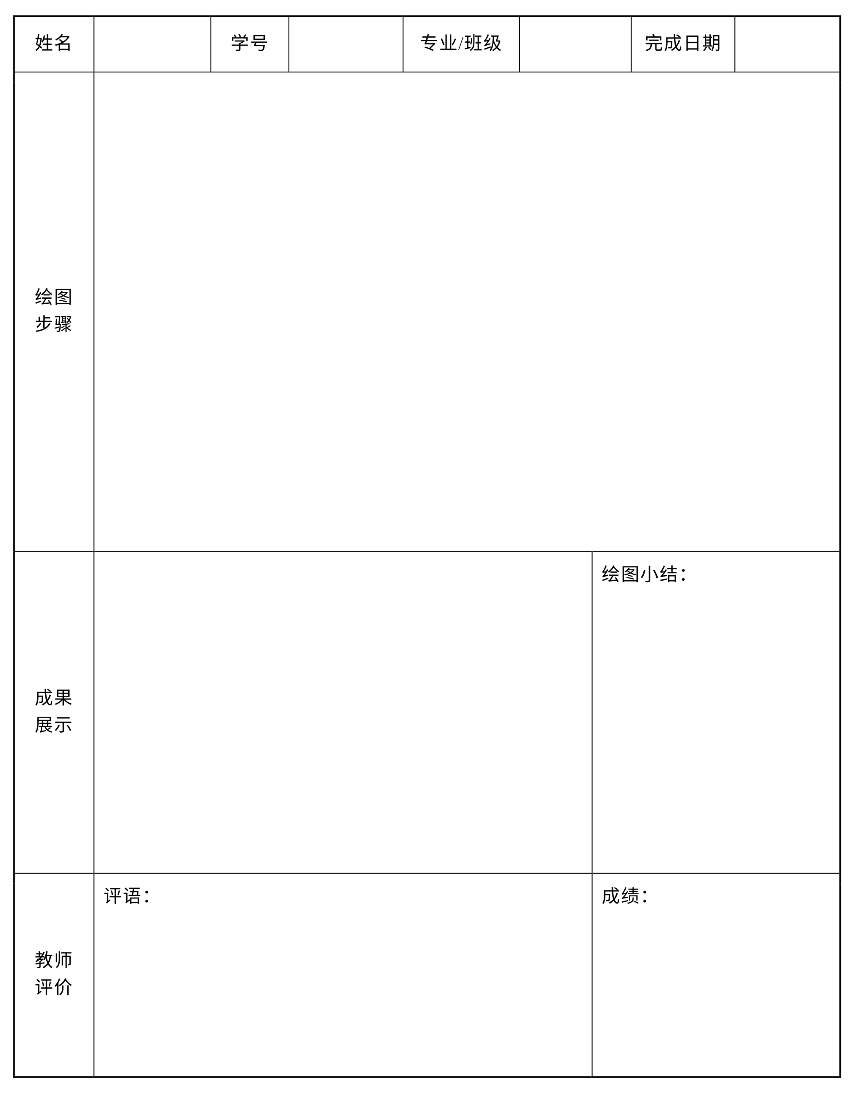

___________任务成果报告
