定时器工作原理及范围说明
【摘要】：定时器工作原理：当定时器线圈得电时，定时器对相应的时钟脉冲从0开始计数。当计数值等于设定值时，定时器的触点接通。100ms定时器：T0～T199，共200个，定时范围为0.1～3276.7s10ms定时器：T200～T245，共46个，定时范围为0.01～327.67s图2-4普通定时器②积算定时器。1ms积算定时器：T246～T249，共4个，定时范围为0.001～32.767s100ms积算定时器：T250～T255，共6个，定时范围为0.1～3276.7s图2-5积算定时器
作用：相当于时间继电器。
分类：普通定时器、积算定时器。
定时器工作原理：当定时器线圈得电时，定时器对相应的时钟脉冲（100ms、10ms、1ms）从0开始计数。当计数值等于设定值时，定时器的触点接通。
定时器组成：初值寄存器（16位）、当前值寄存器（16位）、输出状态的映像寄存器（1位）——元件号T。
定时器的设定值可用常数K表示，也可用数据寄存器D中的参数表示。K的范围为1～32767。
注意：若定时器线圈中途断电，则定时器的计数值复位。
①普通定时器（图2-4）。
输入断开或发生断电时，计数器和触点复位。
100ms定时器：T0～T199，共200个，定时范围为0.1～3276.7s
10ms定时器：T200～T245，共46个，定时范围为0.01～327.67s

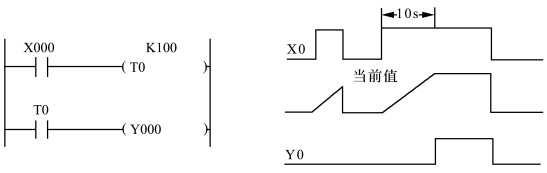

图2-4 普通定时器
②积算定时器（图2-5）。
输入断开或发生断电时，当前值保持，只有复位接通时，计数器和触点复位。
复位指令：如RST T250。
1ms积算定时器：T246～T249，共4个（中断动作），定时范围为0.001～32.767s
100ms积算定时器：T250～T255，共6个，定时范围为0.1～3276.7s

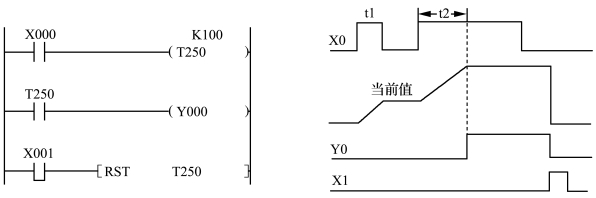

图2-5 积算定时器
