PLC硬件组成及作用简介
【摘要】：PLC的硬件主要由中央处理器、存储器、输入单元、输出单元、通信接口、扩展接口电源等部分组成。整体式PLC的所有部件都装在同一机壳内，其组成框图如图1-1所示。图1-1整体式PLC组成框图下面对PLC主要组成部分进行简单介绍。系统程序是由PLC的制造厂家编写的，和PLC的硬件组成有关，完成系统诊断、命令解释、功能子程序调用管理、逻辑运算、通信及各种参数设定等功能，提供PLC运行的平台。I／O点数是选择PLC的重要依据之一。
PLC的硬件主要由中央处理器（CPU）、存储器、输入单元、输出单元、通信接口、扩展接口电源等部分组成。其中，CPU是PLC的核心，输入单元与输出单元是连接现场输入／输出设备与CPU之间的接口电路，通信接口用于与编程器、上位计算机等外设连接。

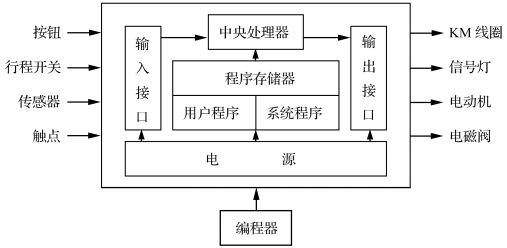

整体式PLC的所有部件都装在同一机壳内，其组成框图如图1-1所示。模块式PLC的各部件独立封装成模块，各模块通过总线连接，安装在机架或导轨上。无论是哪种结构类型的PLC，都可根据用户需要进行配置与组合。
图1-1 整体式PLC组成框图
下面对PLC主要组成部分进行简单介绍。
（1）中央处理器（CPU）
同一般的微机一样，CPU是PLC的核心。PLC中所配置的CPU随机型不同而不同，常用的有三类：通用微处理器（如Z80、8086、80286等）、单片微处理器（如8031、8096等）和位片式微处理器（如AMD29W等）。小型PLC大多采用8位通用微处理器和单片微处理器；中型PLC大多采用16位通用微处理器或单片微处理器；大型PLC大多采用高速位片式微处理器。
目前，小型PLC为单CPU系统，而中、大型PLC则大多为双CPU系统，甚至有些PLC中的CPU多达8个。对于双CPU系统，一般一个为字处理器，采用8位或16位处理器；另一个为位处理器，采用由各厂家设计制造的专用芯片。字处理器为主处理器，用于执行编程器接口功能，监视内部定时器，监视扫描时间，处理字节指令以及对系统总线和位处理器进行控制等。位处理器为从处理器，主要用于处理位操作指令和实现PLC编程语言向机器语言的转换。位处理器的采用，提高了PLC的速度，使PLC能更好地满足实时控制要求。
在PLC中CPU按系统程序赋予的功能，指挥PLC有条不紊地进行工作。这些功能归纳起来主要有以下几个方面：
①接收从编程器输入的用户程序和数据。
②诊断电源、PLC内部电路的工作故障和编程中的语法错误等。
③通过输入接口接收现场的状态或数据，并存入输入映像寄存器或数据寄存器中。
④从存储器逐条读取用户程序，经过解释后执行。
⑤根据执行的结果，更新有关标志位的状态和输出映像寄存器的内容，通过输出单元实现输出控制。有些PLC还具有制表打印或数据通信等功能。
（2）存储器
存储器主要有两种。一种是可读／写操作的随机存储器RAM，另一种是只读存储器ROM、PROM、EPROM和EEPROM。在PLC中，存储器主要用于存放系统程序、用户程序及工作数据。
系统程序是由PLC的制造厂家编写的，和PLC的硬件组成有关，完成系统诊断、命令解释、功能子程序调用管理、逻辑运算、通信及各种参数设定等功能，提供PLC运行的平台。系统程序关系到PLC的性能，而且在PLC使用过程中不会变动，由制造厂家直接固化在只读存储器ROM、PROM或EPROM中，用户不能访问和修改。
用户程序是根据PLC的控制对象而定的，由用户根据对象生产工艺的控制要求而编制的应用程序。为了便于读出、检查和修改，用户程序一般存于CMOS静态RAM中，用锂电池作为后备电源，以保证掉电时不会丢失信息。为了防止外界干扰对RAM中程序造成破坏，当用户程序经过验证，运行正常，不需要改变后，可将其固化在只读存储器EPROM中。现在有许多PLC直接采用EEPROM作为用户存储器。
工作数据是PLC运行过程中经常变化、经常存取的一些数据，存放在RAM中，以适应随机存取的要求。PLC的工作数据存储器设有存放输入／输出继电器、辅助继电器、定时器、计数器等逻辑器件的存储区。这些器件的状态都是由用户程序的初始设置和运行情况而确定的。根据需要，部分数据在掉电时由后备电池维持其现有的状态。在掉电时可保存数据的存储区域称为保持数据区。
由于系统程序及工作数据与用户无直接联系，因此在PLC产品样本或使用手册中所列存储器的形式及容量针对的是用户程序存储器。为了防止PLC提供的用户存储器容量不够用，许多PLC还提供有存储器扩展功能。
（3）输入/输出单元
输入／输出单元通常也称I／O单元或I／O模块，是PLC与工业生产现场之间的连接部件。PLC通过输入接口检测被控对象的各种数据，并以这些数据作为对被控对象进行控制的依据；同时PLC又通过输出接口将处理结果送给被控对象，以实现控制目的。
由于外部输入设备和输出设备所需的信号电平是多种多样的，而PLC内部CPU处理的信息只能是标准电平，因此I／O接口要实现这种转换。I／O接口一般都具有光电隔离和滤波功能，以增强PLC的抗干扰能力。另外，I／O接口上通常还有状态指示，使得工作状况直观，便于维护。
PLC提供了多种操作电平和驱动能力的I／O接口，有各种各样功能的I／O接口供用户选用。I／O接口的主要类型有：数字量（开关量）输入、数字量（开关量）输出、模拟量输入、模拟量输出等。

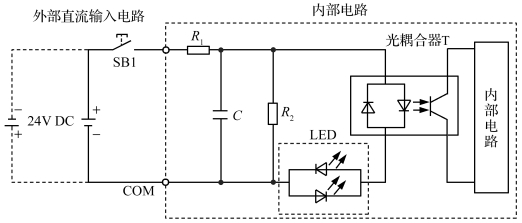

常用的开关量输入接口基本原理电路如图1-2所示。
图1-2 开关量输入接口基本原理电路

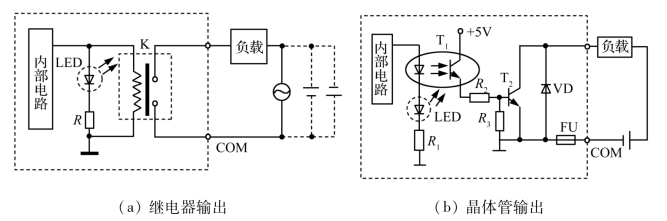

常用的开关量输出接口按输出开关器件不同有三种类型：继电器输出、晶体管输出和双向晶闸管输出，其基本原理电路如图1-3所示。继电器输出接口可驱动交流或直流负载，但其响应时间长，动作频率低；而晶体管输出和双向晶闸管输出接口的响应速度快，动作频率高，但前者只能用于驱动直流负载，后者只能用于交流负载。
图1-3 开关量输出接口基本原理电路
PLC的I／O接口所能接受的输入信号个数和输出信号个数称为PLC输入／输出（I／O）点数。I／O点数是选择PLC的重要依据之一。当系统的I／O点数不够时，我们可通过PLC的I／O扩展接口对系统进行扩展。
（4）通信接口
PLC配有各种通信接口。这些通信接口一般都带有通信处理器。PLC通过这些通信接口与监视器、打印机、其他PLC、计算机等设备实现通信。PLC与打印机连接，可将过程信息、系统参数等输出打印；与监视器连接，可将控制过程图像显示出来；与其他PLC连接，可组成多机系统或连成网络，实现更大规模控制；与计算机连接，可组成多级分布式控制系统，实现控制与管理相结合。
远程I／O系统也必须配备相应的通信接口模块。
（5）智能接口模块
智能接口模块是一种独立的计算机系统，它有自己的CPU、系统程序、存储器以及与PLC系统总线相连的接口。它作为PLC系统的一个模块，通过总线与PLC相连，进行数据交换，并在PLC的协调管理下独立地进行工作。
PLC的智能接口模块种类很多，如高速计数模块、闭环控制模块、运动控制模块、中断控制模块等。
（6）编程装置
编程装置的作用是编辑、调试、输入用户程序，也可在线监控PLC内部状态和参数，与PLC进行人机对话。它是开发、应用、维护PLC不可缺少的工具。编程装置可以是专用编程器，也可以是配有专用编程软件包的通用计算机系统。专用编程器由PLC厂家生产，专供该厂家生产的某些PLC产品使用，其主要由键盘、显示器和外存储器接插口等部件组成。专用编程器有简易编程器和智能编程器两类。
简易编程器只能联机编程，而且不能直接输入和编辑梯形图程序，需将梯形图程序转化为指令表程序才能输入。简易编程器体积小、价格便宜，可以直接插在PLC的编程插座上，或者用专用电缆与PLC相连，以方便编程和调试。有些简易编程器带有存储盒，可用来存储用户程序。
智能编程器又称图形编程器，本质上是一台专用便携式计算机。它既可联机编程，又可脱机编程。可直接输入和编辑梯形图程序，使用更加直观、方便，但价格较高，操作也比较复杂。大多数智能编程器带有磁盘驱动器，提供录音机接口和打印机接口。
专用编程器只能对指定厂家的几种PLC进行编程，使用范围有限，价格较高。同时，由于PLC产品不断更新换代，因此专用编程器的生命周期十分有限。现在的趋势是使用以个人计算机为基础的编程装置，用户只需要购买PLC厂家提供的编程软件和相应的硬件接口装置，用较少的投资即可得到高性能的PLC程序开发系统。
基于个人计算机的程序开发系统功能强大。它既可以编制、修改PLC的梯形图程序，又可以监视系统运行、打印文件、进行系统仿真等。配上相应的软件后还可实现数据采集和分析等许多功能。
（7）电源
PLC配有开关电源，以供内部电路使用。与普通电源相比，PLC电源的稳定性好、抗干扰能力强。对电网提供的电源稳定度要求不高，一般允许电源电压在其额定值±15%的范围内波动。许多PLC还向外提供直流24V稳压电源，用于对外部传感器供电。
（8）其他外部设备
除了以上所述的部件和设备外，PLC还有许多外部设备，如EPROM写入器、外存储器、人／机接口装置等。
EPROM写入器是用来将用户程序固化到EPROM存储器中的一种PLC外部设备。为了使调试好的用户程序不易丢失，操作人员经常用EPROM写入器将PLC内RAM中的数据保存到EPROM中。
PLC内部的半导体存储器称为内存储器。有时可用外部的磁带、磁盘和用半导体存储器做成的存储盒等来存储PLC的用户程序。这些存储器件称为外存储器。外存储器一般通过编程器或其他智能模块提供的接口，实现与内存储器之间相互传送用户程序。
人／机接口装置用来实现操作人员与PLC控制系统的对话。最简单、最普遍的人／机接口装置由安装在控制台上的按钮、转换开关、拨码开关、指示灯、LED显示器、声光报警器等器件构成。PLC系统还可采用半智能型CRT人／机接口装置和智能型终端人／机接口装置。半智能型CRT人／机接口装置可长期安装在控制台上，通过通信接口接收来自PLC的信息并在CRT上显示出来；而智能型终端人／机接口装置有自己的微处理器和存储器，能够与操作人员快速交换信息，并通过通信接口与PLC相连，也可作为独立的节点接入PLC网络。
