电磁炉IGBT和阻尼二极管可替代的型号有哪些？
【摘要】：电磁炉中的IGBT工作电流较大、电压较高，其故障或损坏概率也较高。常用的电磁炉场效应晶体管内部带阻尼二极管的型号有15Q101、25Q101、20N 120CND、5GL40N1 50D、K25T120、G30P120N、GPQ25101、GT40N150D、GT8Q191、G4PH50UD、GT40Q321、SEC·G40N150D、GT40T1 01、JHT20T120、SQD35JA、SKW25N120、ZON120ND、ZQB35JA等。另外，SGW25N120型配上6A/1200V以上的快速恢复二极管可代用SKW25N120型。GT40T301型可代用SGW25N120型、SKW25N120型、GT40Q321型、GT40T101型。表3-3 常用阻尼二极管参数
电磁炉中的IGBT工作电流较大、电压较高，其故障或损坏概率也较高。电磁炉一般均采用N沟道功率IGBT，其相关参数为BVCBO≥1500V，BVCEO≥900V，PCM≥90W，ICM≥6A，HFE≥40。常用的电磁炉场效应晶体管内部带阻尼二极管的型号有15Q101、25Q101、20N 120CND、5GL40N1 50D、K25T120、G30P120N、GPQ25101、GT40N150D、GT8Q191、G4PH50UD、GT40Q321、SEC·G40N150D、GT40T1 01、JHT20T120、SQD35JA、SKW25N120、ZON120ND、ZQB35JA等。内部不带阻尼二极管的型号有BT40T101、GT15J1 01、GT40T301、GT60M104、GT60M301、GT75AN-12、T50J102、GT50J301、SGL40N150/150D、25Q101、80J101等。
另外，SGW25N120型配上6A/1200V以上的快速恢复二极管可代用SKW25N120型。GT40Q321型可代换SKW25N120型。GT40T101型应用配套6A/1500V以上的快速恢复二极管，可代用SGW25N120型、SKW25N120型、GT40Q321型，配套15A/1500V以上的快速恢复二极管后可代用GT40T301型。GT40T301型可代用SGW25N120型、SKW25N120型、GT40Q321型、GT40T101型。常用IGBT参数见表3-2。

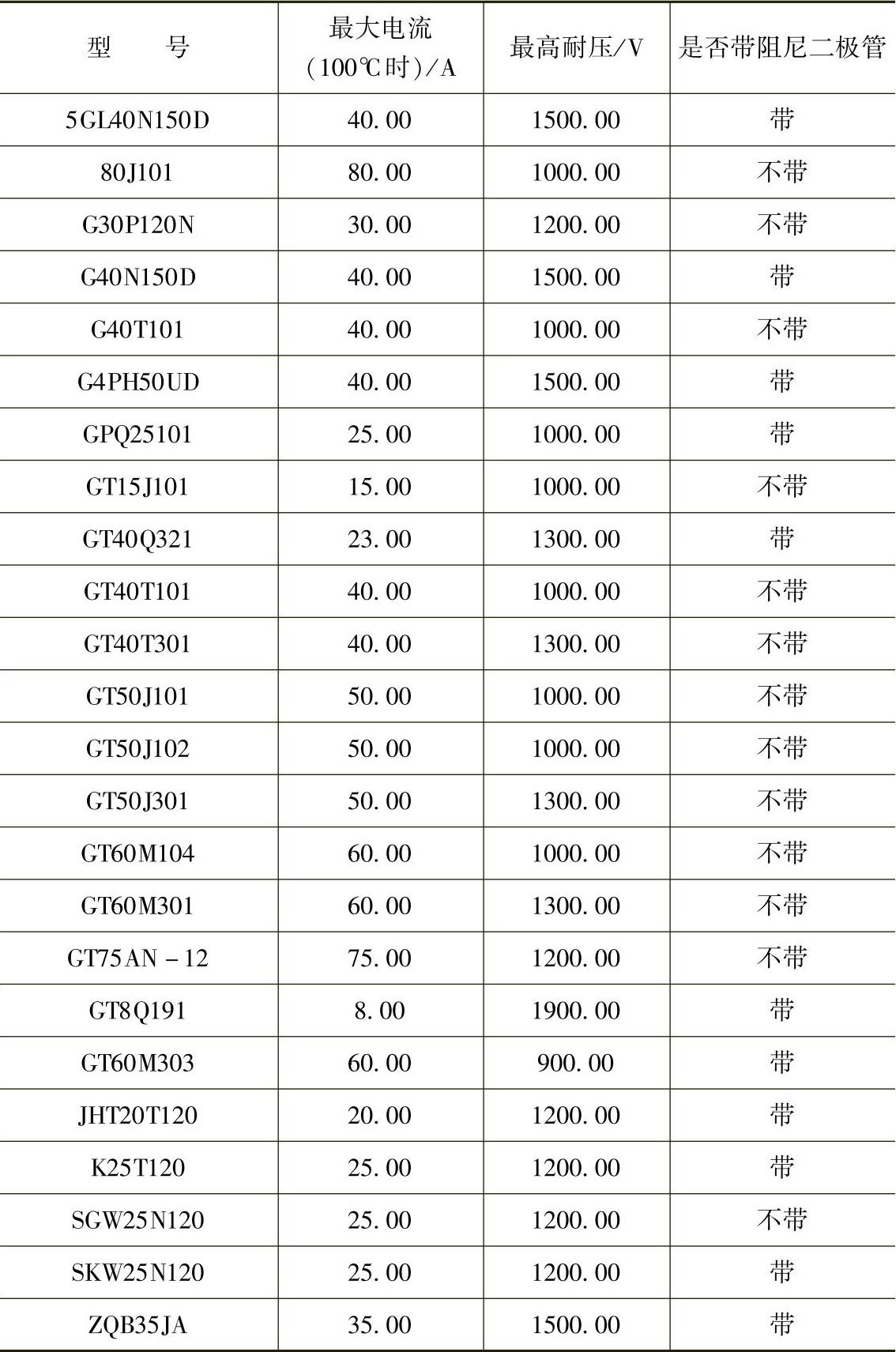

表3-2 常用IGBT参数
（续）
在维修代换时，若采用不带阻尼二极管的IGBT，应在D、S极间加接一只阻尼二极管，该二极管必须是快速恢复型阻尼二极管，其耐压应不小于1200V。加接时正极接S极，负极接D极即可。常用的阻尼二极管型号有3TH41、S5J53、BY459-1500、BY-228、BY-328、BY-428、BY459-1500、ERDOT-15、RS3FS、RU4DS等。常用阻尼二极管参数见表3-3。

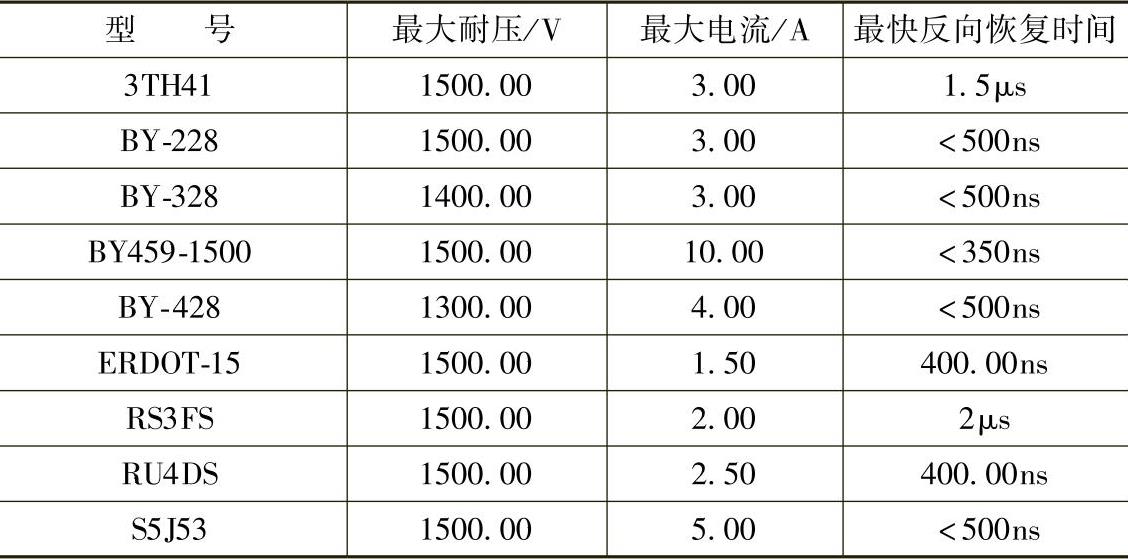

表3-3 常用阻尼二极管参数
