拆卸电磁炉的集成元器件时最好使用吸锡器除净锡粒，并且佩戴静电带和使用接地电烙铁。拆卸电磁炉集成元器件的方法具体如下：1.吸锡器吸锡拆卸法使用工具为普通手动吸锡器，并且使用接地电烙铁，功率在30W左右。拆卸集成元器件时，只要将加热后的电烙铁头放在要拆卸的集成元器件引脚上，待焊点锡熔化后迅速移开电烙铁，同时将吸锡器头贴上焊点，并按动吸锡器上面的按钮将焊锡吸入，待全部引脚的焊锡吸完后集成元器件即可拿掉。......
2023-06-20
如何有效拆卸电磁炉功率板与IGBT？
【摘要】：图2-17 卸下散热器固定螺钉并拔出功率板与主控板连接线插头如图2-18所示，拔出功率板与电源变压器两连接线插头。图2-19 拧下固定功率板的螺钉取下主板如图2-20所示，用螺钉旋具拧下固定散热片、IGBT、整流桥的螺钉。图2-21 卸下散热片拆卸电磁炉功率板时最好使用吸锡器除净锡粒，并且佩戴静电带和使用接地电烙铁。

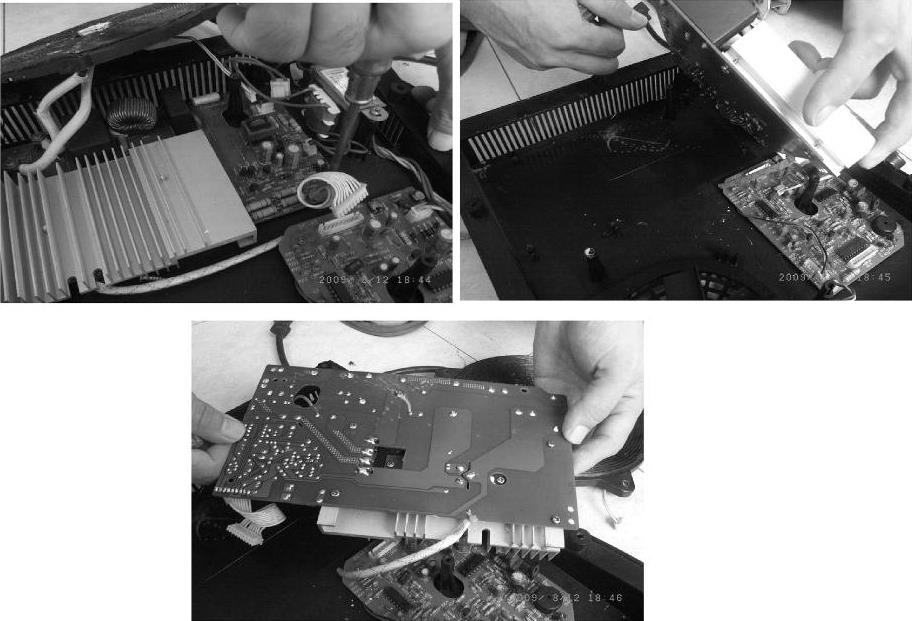

如图2-17所示，用螺钉旋具卸下散热器的固定螺钉，然后拔出功率板与主控板连接线插头。
图2-17 卸下散热器固定螺钉并拔出功率板与主控板连接线插头
图2-18 拔出功率板与电源变压器两连接线插头
如图2-19所示，用螺钉旋具拧下固定功率板的螺钉，即可取下主板，然后将主板翻转过来。
图2-19 拧下固定功率板的螺钉取下主板

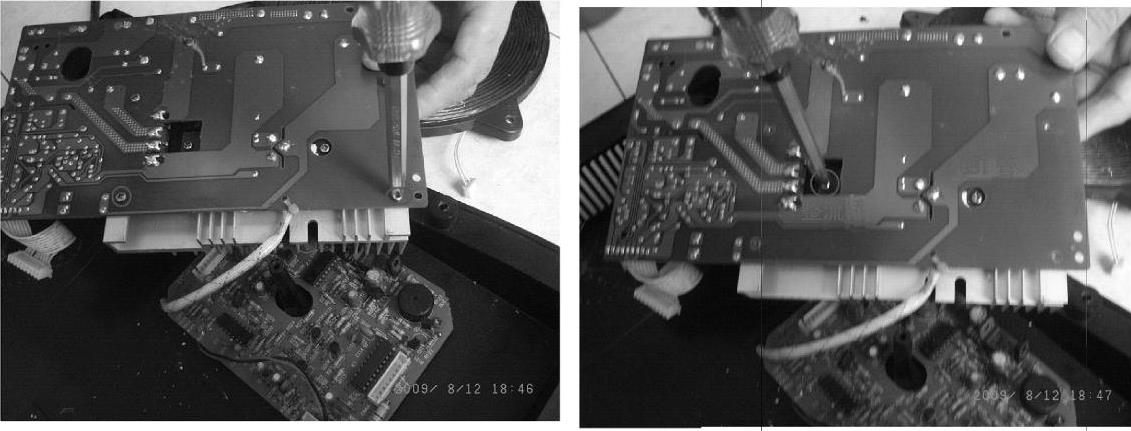

如图2-20所示，用螺钉旋具拧下固定散热片、IGBT、整流桥的螺钉。
图2-20 拧下固定散热片、IGBT、整流桥的螺钉

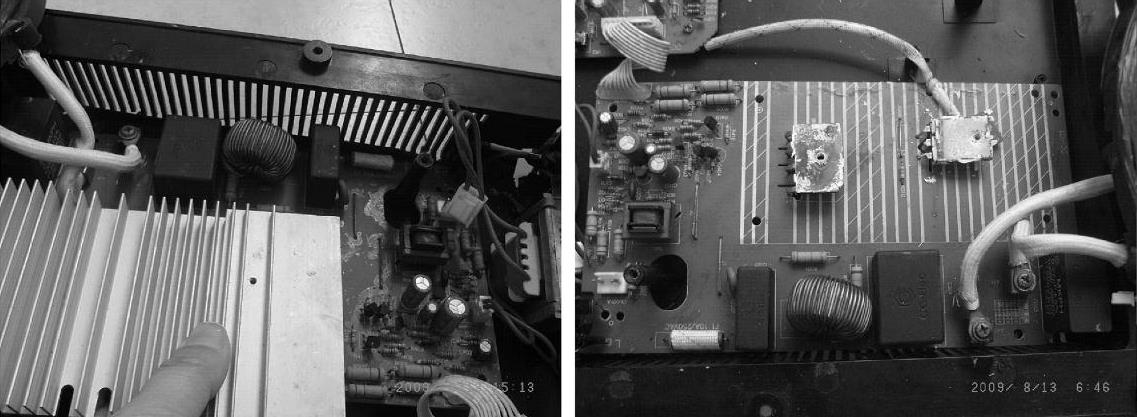

如图2-21所示，将板子翻转过来，卸下散热片，即可看见整流桥与IGBT。
图2-21 卸下散热片
拆卸电磁炉功率板时最好使用吸锡器除净锡粒，并且佩戴静电带和使用接地电烙铁（确保接地可靠）。若无以上工具，焊接时断开电烙铁电源，利用余热迅速焊上元器件。拆卸完功率板以后，对焊盘进行清洁，把多余的焊锡去掉，露出焊盘，把功率板插进相应位置后，用30W以内的电烙铁对应引脚和相应焊盘进行焊接。注意焊接时，最好一次性焊接好，避免电烙铁在某一引脚上停留时间太长，以免热量传到元器件内部导致元器件内部电路损坏。
