电磁炉的养护工具常用到以下几种：

电烙铁是焊接中最常用的工具，也是电磁炉维修中必备的工具，可分为外热式电烙铁与内热式电烙铁两种，其中外热式电烙铁功率通常较大。图2-4所示为电烙铁外形。

检修电磁炉时，可采用25W或45W电烙铁。同时需注意以下事项：

1）手握电烙铁时，可采取实握（即五指将柄握在掌内，适合初学者）或虚握（即将头部朝下，像拿铅笔一样，适合有经验的维修人员），其中虚握操作时速度快、效率高。

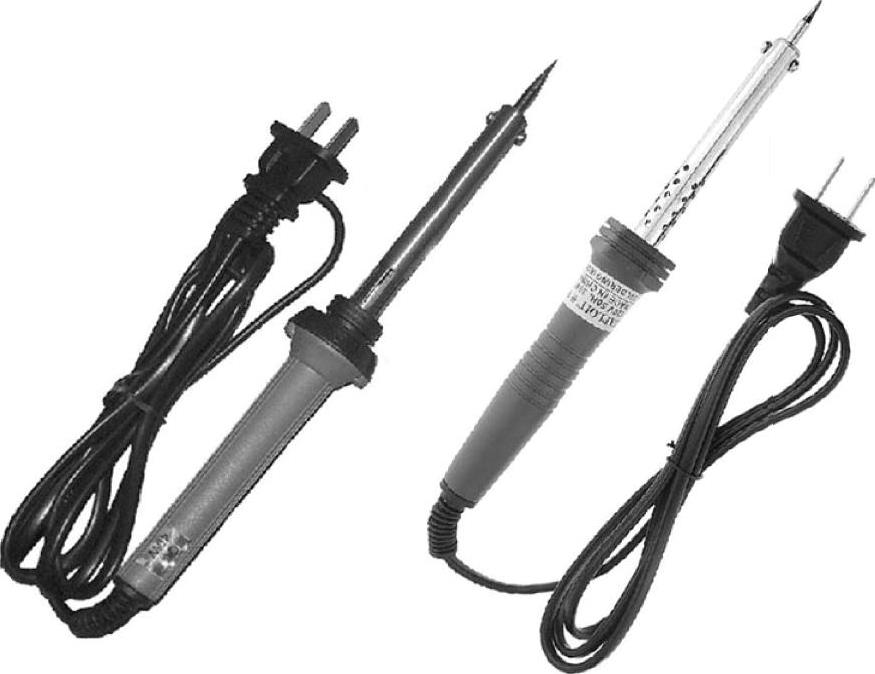

图2-4 电烙铁外形

2）新电烙铁在使用前，需用万用表欧姆档测量插头两端是否有开路或短路情况，并测量插头与外壳之间的电阻（如指针不动，说明电烙铁绝缘良好、不漏电，可安全使用），再蘸上一层锡。使用久了的电烙铁在使用前，应将烙铁头部锉亮，通电加热升温，并将烙铁头蘸上一点儿松香，待松香冒烟时再上锡。

3）电烙铁通电后温度高达250℃以上，不用时应该放在烙铁架上，若较长时间不用时需断开电源，避免高温氧化烙铁头及烫坏其他元器件。

4）使用时，不要用力敲打电烙铁，以免振断电烙铁内部电热丝或引线而产生故障。

5）电烙铁使用一段时间后，若烙铁头留有锡垢，可用湿布轻擦，不可乱晃，防止烫伤他人。当出现凹坑或氧化块时，可用细纹锉修复或直接更换烙铁头（注意，尽可能购买同型号原装的烙铁头，防止在使用时造成电烙铁因达不到正常温度而无法进行焊接）。

6）将电烙铁接触焊接点时，应注意保持电烙铁加热焊件部分，让烙铁头的扁平部分接触热容量较大的焊件，烙铁头的侧面或边缘部分接触热容量较小的焊件，确保焊件受热均匀。

7）当焊件加热到能熔化焊料的温度后将焊丝置于焊点，焊料开始熔化并润湿焊点。当熔化一定量的焊锡后应将焊锡丝移开。当焊锡完全润湿焊点后移开电烙铁，注意移开电烙铁的方向应该是大致45°的方向。

8）使用结束后，应及时切断电源，拔下电源插头。待冷却后，再将电烙铁收回工具箱。

2.吸锡器

吸锡器用于收集拆卸焊盘电子元器件时融化的焊锡，拆卸电磁炉的集成元器件和功率管时可使用吸锡器除净锡粒。简单的吸锡器是手动式的，且大部分是塑料制品，由于其头部经常接触高温，因此其头部大多采用耐热塑料制成。图2-5所示为吸锡器外形。

在使用吸锡器时，需注意以下事项：

1）使用吸锡器前，应确保其活塞密封良好。通电前，用手指堵住吸锡器头的小孔，按下按钮，若活塞不易弹出到位，则说明密封良好。

2）吸锡器头的孔径有不同尺寸，应根据元器件引脚的粗细，选择合适的规格使用。标准吸锡器头内孔直径为1mm、外径为2.5mm。

3）将吸锡器活塞向下压入并发出“咔”声，则说明吸锡器已被固定。

4）吸锡时，如果焊锡未充分熔化，则应该在该引脚处补上少许焊锡，然后再用吸锡枪吸锡，从而将残留的焊锡清除。

5）用电烙铁对焊点加热，使焊点上的焊锡熔化。移开电烙铁的同时，应迅速将吸锡器头贴上焊点，并按动吸锡器上面的按钮即可将焊锡吸上。需特别注意的是，如果一次吸不干净，可重复操作多次。

6）吸锡器使用一段时间后必须清理，否则内部活动的部分或头部会被焊锡卡住。清理的方式随着吸锡器的不同而不同，不过大部分都是将吸锡头拆下来，再分别清理。

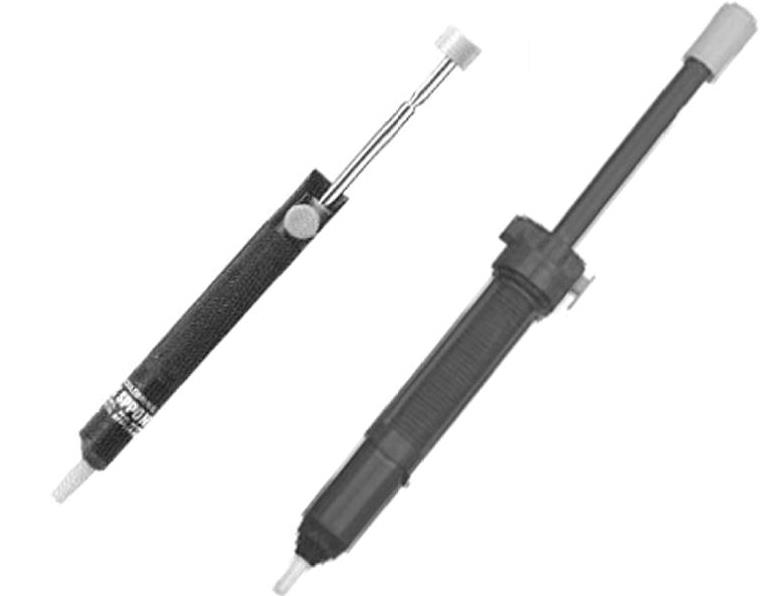

图2-5 吸锡器外形

3.不锈钢空心针

不锈钢空心针是拆卸元器件的必备工具。维修电磁炉时，将针孔穿入元器件引脚，用电烙铁加热，略作旋转，即可将元器件引脚与印制电路板铜箔彻底分离。图2-6所示为不锈钢空心针外形。

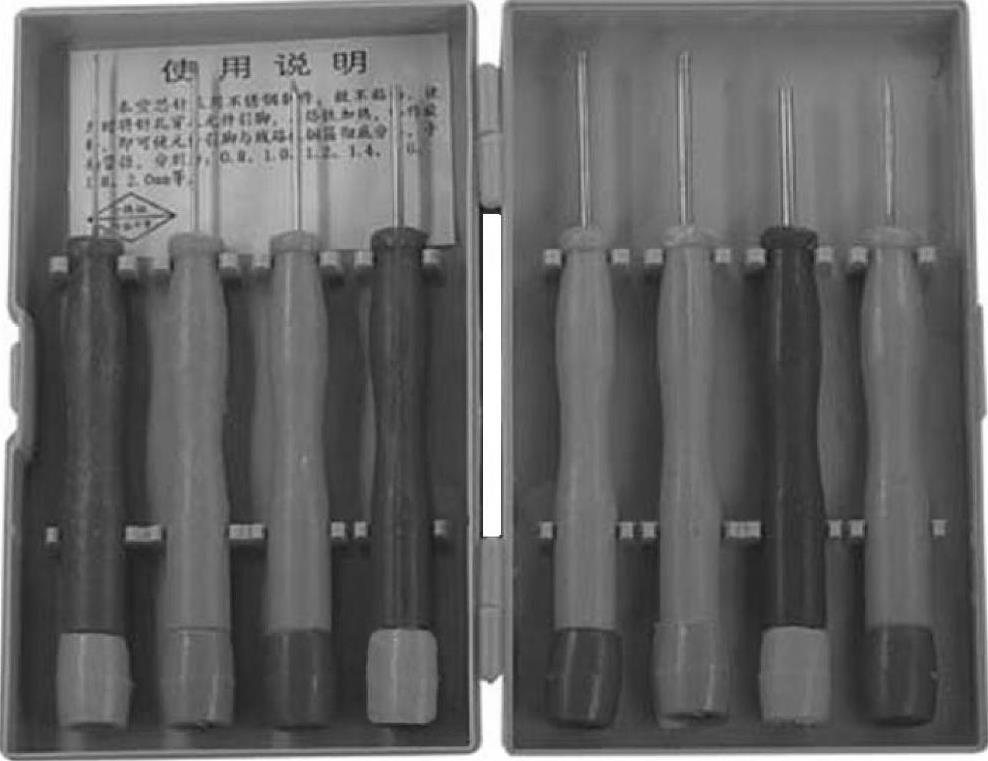

图2-6 不锈钢空心针外形
