电磁炉通用检测工具哪些？

2023-06-20 理论教育版权反馈

【摘要】：在电磁炉维修中，一般选用数字万用表，其使用方法如下：电压档在检测时，可以用来测量元器件的各引脚电压，与正常时的电压比较，即可得出所测元器件是否损坏。

万用表又称多用表（三用表、复用表），是一种多功能、多量程的测量仪表，也是检测电磁炉的基本工具，通常可测量直流电流、直流电压、交流电压、电阻、交流电流、电容量、电感量及测量电路通断情况。常用的万用表有指针式和数字式两种（见图2-1），其中指针式万用表是以表头为核心部件的多功能测量仪表，测量值由表头表针指示读取，而数字万用表测量值由液晶显示屏直接以数字形式显示，部分数字万用表带有语音提示功能。在电磁炉维修中，一般选用数字万用表，其使用方法如下：

（1）电压档

在检测时，可以用来测量元器件的各引脚电压，与正常时的电压比较，即可得出所测元器件是否损坏。

1）直流电压的测量：首先将黑表笔插进“COM”孔，红表笔插进“V/Ω”孔。把功能选择旋钮调至比估计值大的量程（注意表盘上的数值均为最大量程，“”表示直流电压档，“”表示交流电压档，“A”是电流档），接着把表笔接电源两端，保持接触稳定。数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，应加大量程后再测量。如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。

2）交流电压的测量：表笔插孔与直流电压的测量一样，将功能选择旋钮调至交流档（“”）处所需的量程，且交流电压无正负之分，测量方法与直流电压的测量方法相同。

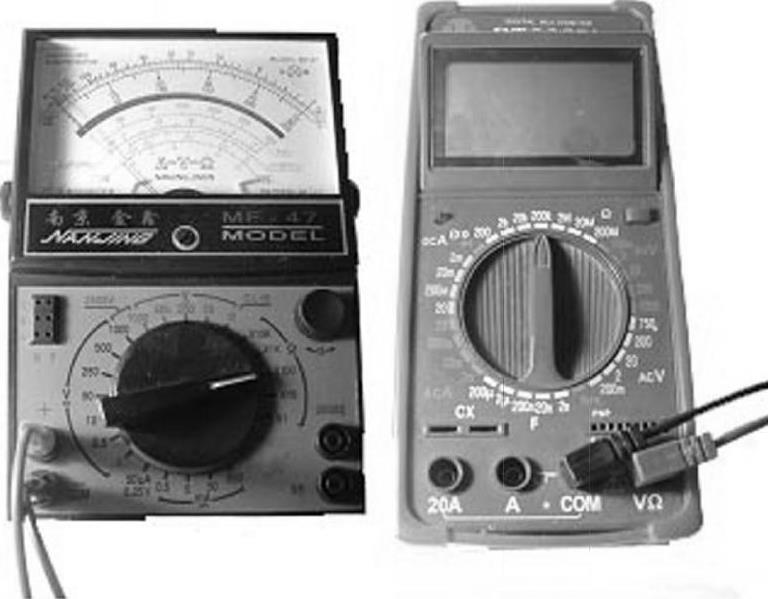

图2-1 万用表外形

（2）电流档

将表串入电路中，对电流进行测量和监视，若电流远偏离正常值（凭经验或原有正常参数），必要时可以调整电路或者需要检修。

1）直流电流的测量：将黑表笔插入“COM”孔，若测量大于200mA的电流，则要将红表笔插入“10A”孔，并将旋钮打到直流“10A”档；若测量小于200mA的电流，则将红表笔插入“200mA”孔，将旋钮调至直流200mA以内的合适量程。调整好后，即可进行测量。将万用表串进电路中，保持稳定，即可读数。若显示为“1.”，则应加大量程；若在数值左边出现“-”，则表明电流从黑表笔流进万用表。

2）交流电流的测量：测量方法与测量直流电流相同，但注意档位应该调至交流档。

（3）电阻档

可用于判断电阻、二极管、晶体管好坏。对于电阻，其实际阻值偏离标称值过多时则已损坏；对于二极管、晶体管，若任意两引脚间的电阻都不为很大值（几百欧以上），则可认为性能下降或已被击穿损坏，注意所测晶体管的内部是不带电阻的，若为带电阻的则其两引脚间的电阻可能只有几百欧。

电阻的测量方法：将表笔插进“COM”和“V/Ω”孔中，把功能选择旋钮调至“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端。读数时，要保持表笔和电阻有良好的接触。注意单位：在“200”档时单位是“Ω”，在“2～200k”档时单位是“kΩ”，在“2M”档以上时单位是“MΩ”。

（4）二极管档

该档用来测量二极管和电路通断。二极管的测量：表笔位置与电压测量一样，将旋钮旋到二极管档；用红表笔接二极管的正极，黑表笔接负极，这时会显示二极管的正向电压降。调换表笔，显示屏显示“1.”则为正常，因为二极管的反向电阻很大，否则此管已被击穿。由于数字万用表的内阻较大，测量小电阻时，常采用二极管档进行测量，采用其他电阻档可能会测不出来。

（5）晶体管档

晶体管的测量：表笔插位同上，其原理同二极管。先将档位打到晶体管档，可以看到档位旁有一排小插孔，分为PNP型和NPN型晶体管的测量。将基极插入对应管型“b”孔，其余两脚分别插入“c”、“e”孔，此时可以读取数值；然后固定基极，其余两引脚对调，比较两次读数，读数较大的引脚位置与表面“c”、“e”一一对应。

使用数字万用表检测电磁炉时，应注意以下事项：

1）使用前，应仔细阅读数字万用表的说明书，熟悉电源开关、功能及量程转换开关、功能键、输入插孔、专用插口、旋钮、仪表附件的作用。同时，还应了解仪表的极限参数，出现过载显示、极性显示、低电压指示、其他标志符显示以及声光报警的特征，掌握小数点位置的变化规律。

2）测量时，将万用表“ON-OFF”开关置于“ON”位置，检查9V电池，如果电池电压不足或“BAT”显示在显示屏上，则应更换电池。此外，还需仔细检查表笔有无裂痕、引线的绝缘层有无破损、表笔位置是否插对，以确保操作人员的安全。

3）数字万用表的准确度指标仅在标准条件下才有效，通常环境温度为（23±5）℃（即18～28℃）、相对湿度RH<80%。实际使用时不得超出规定的使用条件，一般为0～40℃、RH<85%。禁止在高温、阳光直射、潮湿、寒冷、灰尘多的环境下使用或存放数字万用表，以免损坏液晶显示器和其他元器件。液晶屏长期处于高温环境下，表面会发黑，造成永久性损坏。潮湿环境则容易造成集成电路、印制电路板漏电，使测量误差明显增大，甚至引发其他短路故障。

4）测量前必须明确要测什么和怎样测，然后选择相应的测量项目及合适的量程。每一次拿起表笔准备测量时，务必再核对一下测量项目及量程开关是否拨对位置、输入插孔（或专用插口）是否选对。对于自动转换量程式数字万用表，也应注意不得按错功能键，且输入插孔不要搞错。

5）尽管数字万用表内部有比较完善的保护措施，仍要尽量避免出现操作上的误动作。刚开始测量时仪表会出现跳数现象，应等显示值稳定后再读数。还有些数字万用表（如DT840D型、DT1000型）具有自动关机功能，当仪表停止使用或停留在某一档位的时间超过15min时，能自动切断主电源，使仪表进入低功耗的备用状态。此时仪表不能继续测量，必须按动两次电源开关，才可恢复正常。

6）如果事先无法估计被测电压（或电流）的大小，应先拨至最高量程试测一次，再根据情况选择合适的量程。倘若测量时只有最高位显示数字“1”，其他位均消隐，则说明仪表已发生过载，应选择更高的量程。测量完毕，应将量程开关拨至最高电压档，防止下次开始测量时不慎损坏仪表。

7）不要在电阻档或二极管档接入电压信号，在电池没有装好或后盖没有装紧时，不要使用万用表。只有在测试表笔从万用表移开并切断电源后，才能更换电池和熔丝。更换电池时，首先打开后盖螺钉，用同一型号电池更换；更换熔丝时，应使用相同型号的熔丝。

8）新型数字万用表大多带读数保持（HOLD）键，按下此键即可将现在的读数保持下来，供读取数值或记录用。作连续测量时不需要使用此键，否则仪表不能正常采样并刷新显示值。刚开机时若固定显示某一数值且不随被测量发生变化，就是误按下HOLD键所造成的，松开此键即转入正常测量状态。此外，不同芯片厂家对读数保持端规定的符号也不同，常见符号有HOLD、HLDR、DH、H等。

2.钳形电流表

钳形电流表是一种用于测量电磁炉在线电流大小的仪表，它具有携带方便、无需断开电源和线路就可直接检测的特点。图2-2所示是一种常见的钳形电流表外形，在使用时应注意以下4点：

1）选择合适的量程。可先用大量程进行测量，然后根据被测电流的大小换成合适的量程。

2）测量时，应将被测载流导线放在钳口的中心位置，以减少测量误差。

3）钳口的结合面应保持良好的接触，若有污物，可用汽油擦洗干净。

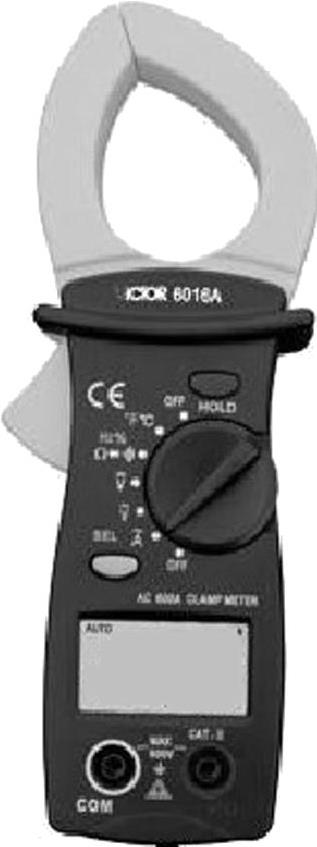

图2-2 钳形电流表外形

4）测量完毕，应将量程开关置于最大量程位置，以防止下次使用时未选择量程就进行测量造成仪表损坏。

3.示波器

示波器是利用电子示波管的特性，将人眼无法直接观测的交变电信号转换成图像，显示在显示屏上以便观察的电子测量仪器。它描绘电信号的波形曲线能够说明信号的许多特性和用途：信号的时间和电压值、振荡信号的频率、信号所代表电路信号的特定部分相对于其他部分的发生频率、是否存在故障部件使信号产生失真、信号的直流成分（DC）和交流成分（AC）、信号的噪声值和噪声随时间变化的情况、多个波形信号对比等。图2-3所示为示波器外形。在使用示波器时应注意以下9点：

1）根据说明书，将各控制件置于相应位置后，接通电源开关，指示灯点亮。若显示屏上未显示水平扫描线，则应按下寻迹开关，判断扫描线偏离显示屏的方向，并以此为依据，微调Y位移旋钮和X位移旋钮。待显示屏上出现两条扫描线后，调整亮度、聚焦旋钮，使两条扫描线亮度适当。并调节标尺亮度，照亮标尺上的刻度线，调节Y位移旋钮，使两条扫描线均重合在标尺的水平刻度上。

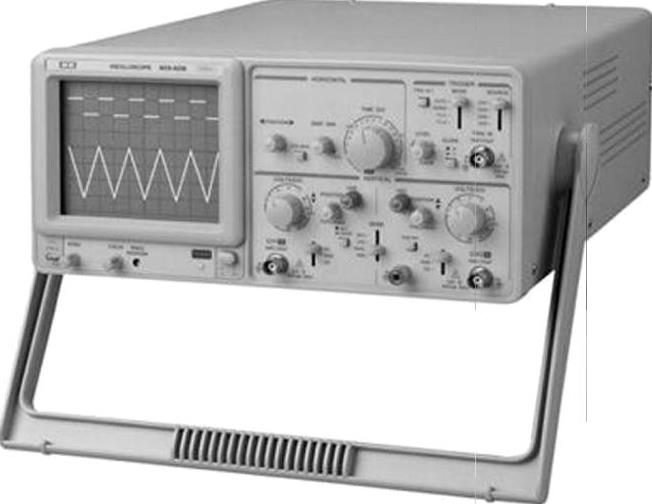

图2-3 示波器外形

2）实际测量时，为了降低外界噪声干扰，可使用高阻抗探头。使用探头测量信号时，将探头接到校正信号输出端后，示波管上将出现1kHz的方波脉冲信号。若显示的方波形状异常，可用螺钉旋具微调示波器探头上的微调电容，使其波形正常。

3）示波器与其他仪器一样（如万用表等），在使用前都必须先对其进行校正。而所谓对示波器的校正，是将示波器的原来波形在测试前正确调试出来。也就是说，校正出来的波形要与示波器本身所设定的参数一致（这些参数通常会在校正的测试点标志出来）。

4）读取电压幅值时，需检查V/div开关上的微调旋钮是否顺时针旋在校准位置，避免读数错误。

5）通用示波器通过调节亮度和聚焦旋钮使光点直径最小，以使波形清晰，减少测试误差。且不要使光点停留在一点不动，否则电子束长时间轰击一点，容易在显示屏上形成暗斑，损坏显示屏。

6）示波器显示波形一般应调到2～3个周期，波形读数为峰值（V_p-p），若显示正弦信号，其有效值为V_p-p/2.828。

7）示波器机箱与机内电路接地点相连接，为了安全及减少外界环境对仪器的干扰，应将仪器机壳接地。

8）测试信号输入线应使用带有香蕉插头的高频屏蔽线或单股线，且输入线尽量短，将香蕉插头分别插入示波器Y输入与地接线柱及信号输出仪器接线柱。

9）为确保波形稳定显示，注意调节电平旋钮。且示波器使用的电压应为220（1±10%）V范围，当超出此范围时，将影响仪器的正常工作。在电源电压波动较大时，应采用交流稳压措施后再使用。
