Step1.选择下拉菜单命令。

Step2.此时系统弹出图9.6.9所示的“齿轮副定义”对话框，在该对话框中进行下列操作：

（1）输入齿轮副名称：在该对话框中的名称文本框中输入齿轮副名称，或采用系统的默认名（本例采用系统默认名）。

（2）定义齿轮1：在图9.6.10所示的模型上，采用“从列表中拾取”的方法选取图中的接头，即列表中的连接轴Connection_1c.axis_1。

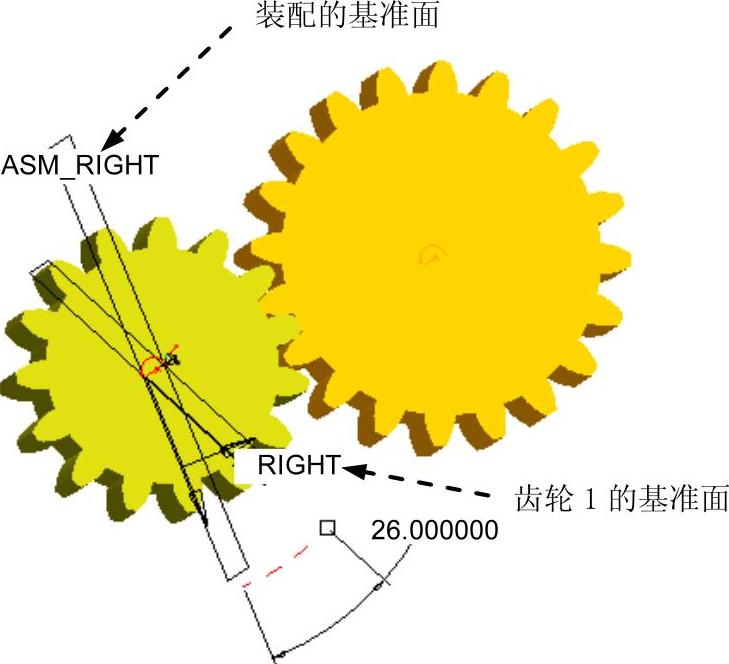

图9.6.8 基准面的选取

图9.6.9 “齿轮副定义”对话框定义齿轮1

（3）输入齿轮1节圆直径：在图9.6.9所示的对话框中的“节圆直径”文本框中输入30。

Step3.点击“齿轮副定义”对话框中的标签，“齿轮副定义”对话框转换为如图9.6.11所示，在该对话框中进行下列操作：

（1）定义齿轮2：在图9.6.10所示的模型上，采用“从列表中拾取”的方法选取图中的接头，即列表中的连接轴Connection_2c.axis_1。

（2）输入齿轮2节圆直径：在图9.6.11所示的对话框的“节圆直径”文本框中输入40。

图9.6.10 齿轮副设置

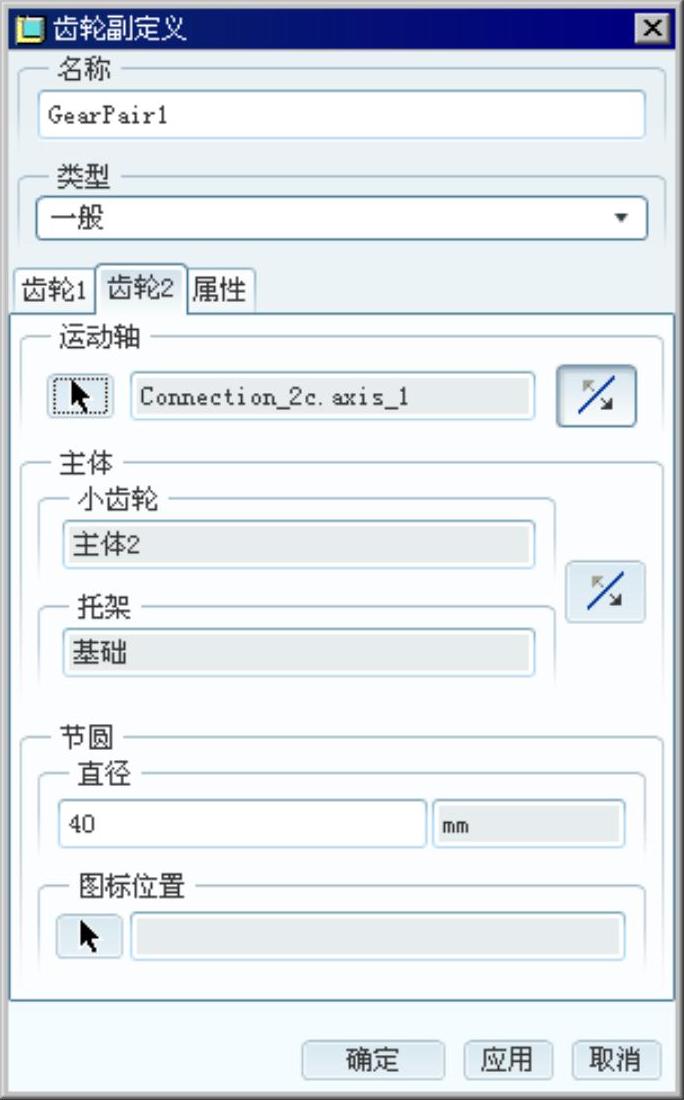

图9.6.11 “齿轮副定义”对话框定义齿轮2

Step4.完成齿轮副定义：单击“齿轮副定义”对话框中的按钮。
