利用“测量”命令可创建一个图形，对于一组运动分析结果显示多条测量曲线，或者也可以观察某一测量如何随不同的运行结果而改变。测量有助于理解和分析运行机构装置产生的结果，并可提供改进机构设计的信息。

下面以图9.5.71所示的实例说明测量操作的一般过程。

图9.5.71 测量操作

准备工作：必须提前为机构装置运行一个运动分析，然后才能绘制测量结果，为此需先选择命令，运行运动分析AnalysisDefinition1。

Step1.选择下拉菜单命令。

Step2.系统弹出图9.5.72所示的“测量结果”对话框，在该对话框中进行下面的操作。

图9.5.72 “测量结果”对话框

图9.5.72所示下拉列表中各选项的说明如下：

● ——反映某个测量（位置、速度等）对时间的关系。

● ——反映某个测量（位置、速度等）对另一个测量（位置、速度等）的关系。如果选择此项，需要选择一个测量为X轴，另一个（或几个）测量为Y轴。

（1）选择测量的图形类型。在下拉列表中选择。

（2）新建一个测量。单击按钮，系统弹出图9.5.73所示的“测量定义”对话框，在该对话框中进行下列操作：

图9.5.73 “测量定义”对话框

①输入测量名称，或采用默认名。

②选择测量类型。在下拉列表中选择。

③选取测量点（或运动轴）。在图9.5.71所示的模型中，查询选取零件反向块（REVERSE_BLOCK）上的点SLOT_POINT。

④选取测量参照坐标系。本例采用默认的坐标系WCS（注：如果选取一个连接轴作为测量目标，就无需参照坐标系）。

⑤选取测量的矢量方向。在下拉列表中选择，此时在模型上可观察到一个很大的粉红色箭头指向坐标系的Y轴。

⑥选取评估方法。在下拉列表中选择。

⑦单击“测量定义”对话框中的按钮，系统立即将measure1添加到“测量结果”对话框的列表中（如图9.5.74所示）。

（3）进行动态测量。

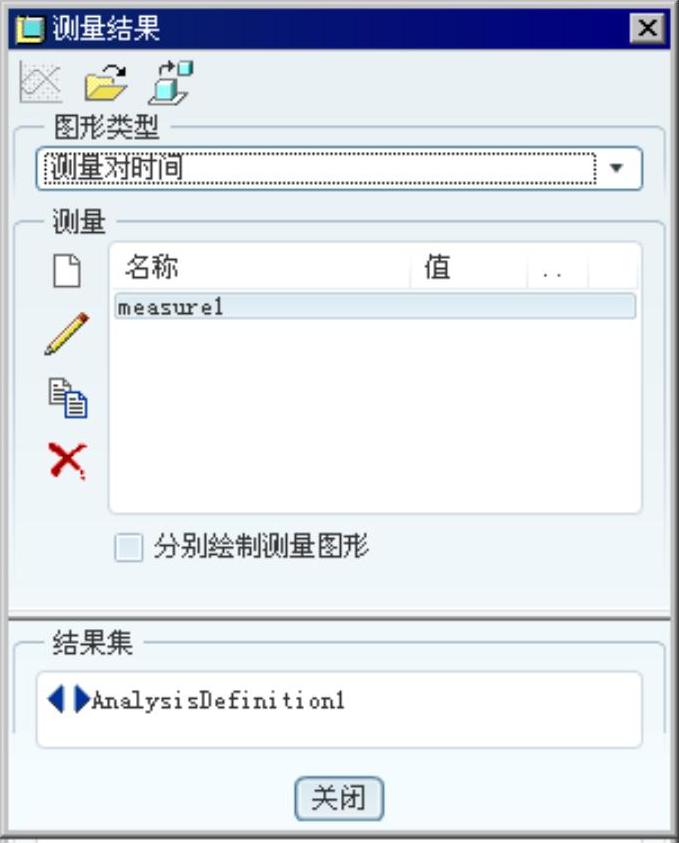

图9.5.74 “测量结果”对话框

①选取测量名。在图9.5.74所示的“测量结果”对话框的列表中，选取measure1。

②选取运动结果名。在“测量结果”对话框的“结果集”中，选取运动分析AnalysisDefinition1。

③绘制测量图形。在“测量结果”对话框的顶部单击按钮，系统便开始测量，并绘制测量的结果图（如图9.5.75所示，该图反映在运动AnalysisDefinition1中，点SLOT_POINT的位置与时间的关系），此图形可打印或保存。

Step3.单击对话框中的按钮。

图9.5.75 测量的结果图
