结果回放、动态干涉检查及播放文件制作优化技巧

2023-06-20 理论教育 版权反馈
【摘要】：利用“回放”命令可以对已运行的运动定义进行回放，在回放中还可以进行动态干涉检查和制作播放文件。图9.5.67中区域的各选项说明如下：● ：回放时，不检查干涉。图9.5.66 “回放”对话框（一）图9.5.67 “碰撞检测设置”对话框生成影片进度表。在“回放”对话框中单击按钮，系统将弹出图9.5.69所示的“动画”对话框，可进行回放演示，回放中如果检测到元件干涉，系统将加亮干涉区域，并停止回放。

利用“回放”命令可以对已运行的运动定义进行回放，在回放中还可以进行动态干涉检查和制作播放文件。对每一个运行的运动定义，系统将单独保存一组运动结果，利用回放命令可以将其结果保存在一个文件中（此文件可以在另一进程中运行），也可以恢复、删除或输出这些结果。

下面以实例说明回放操作的一般过程。

Step1.选择下拉菜单978-7-111-44409-1-Chapter09-371.jpg命令（或单击“命令”按钮978-7-111-44409-1-Chapter09-372.jpg）。

Step2.系统弹出图9.5.66所示的“回放”对话框，在该对话框中进行下列操作：

（1）从978-7-111-44409-1-Chapter09-373.jpg下拉列表中选取一个运动结果。

（2）定义回放中的动态干涉检查：

单击“回放”对话框中的978-7-111-44409-1-Chapter09-374.jpg按钮，系统弹出图9.5.67所示的“冲突检测设置”对话框，在该对话框中选中978-7-111-44409-1-Chapter09-375.jpg单选按钮。

图9.5.67中978-7-111-44409-1-Chapter09-376.jpg区域的各选项说明如下：

● 978-7-111-44409-1-Chapter09-377.jpg：回放时，不检查干涉。

● 978-7-111-44409-1-Chapter09-378.jpg：回放时，检测整个装配体中所有元件间的干涉。当系统检测到干涉时，干涉区域将会加亮。

● 978-7-111-44409-1-Chapter09-379.jpg：回放时，检测选定零件间的干涉。当系统检测到干涉时，干涉区域将会加亮。

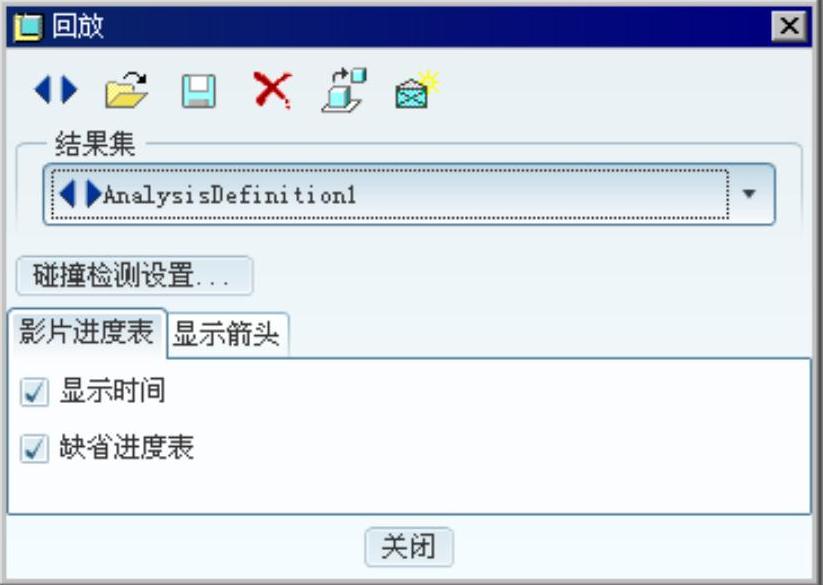

图9.5.66 “回放”对话框（一）


图9.5.67 “碰撞检测设置”对话框

（3）生成影片进度表。在回放运动前，可以指定要查看运行的某一部分。如果要查看整个运行过程，可在对话框的978-7-111-44409-1-Chapter09-382.jpg选项卡中选中978-7-111-44409-1-Chapter09-383.jpg；如果要查看部分片段，则取消978-7-111-44409-1-Chapter09-384.jpg复选框，此时系统弹出图9.5.68所示的界面。

图9.5.68所示的978-7-111-44409-1-Chapter09-385.jpg选项卡中有关选项和按钮的含义如下：

● 978-7-111-44409-1-Chapter09-386.jpg：指定要查看片段的起始时间。

● 978-7-111-44409-1-Chapter09-387.jpg：指定要查看片段的结束时间。起始时间可以大于终止时间，这样就可以反向播放影片。

● 978-7-111-44409-1-Chapter09-388.jpg：指定起始时间和终止时间后，单击此按钮可以向回放列表中增加片段。通过多次将其增加到列表中，可以重复播放该片段。

● 978-7-111-44409-1-Chapter09-389.jpg：更新影片段。如改变了回放片段的起始时间或终止时间，单击此按钮，系统立即更新起始时间和终止时间。

● 978-7-111-44409-1-Chapter09-390.jpg：删除影片段。要删除影片段，选取该片段并单击此按钮。

（4）开始回放演示。在“回放”对话框中单击按钮978-7-111-44409-1-Chapter09-391.jpg，系统将弹出图9.5.69所示的“动画”对话框，可进行回放演示，回放中如果检测到元件干涉，系统将加亮干涉区域，并停止回放。

（5）制作播放文件。回放结束后，在“动画”对话框中单击978-7-111-44409-1-Chapter09-392.jpg按钮，再在弹出的对话框中（如图9.5.70所示）单击978-7-111-44409-1-Chapter09-393.jpg按钮，即可生成一个*.mpg文件，该文件可以在其他软件（例如Windows Media Player）中播放。

（6）单击“动画”对话框中的978-7-111-44409-1-Chapter09-394.jpg按钮；完成观测后，在“回放”对话框中单击978-7-111-44409-1-Chapter09-395.jpg按钮。

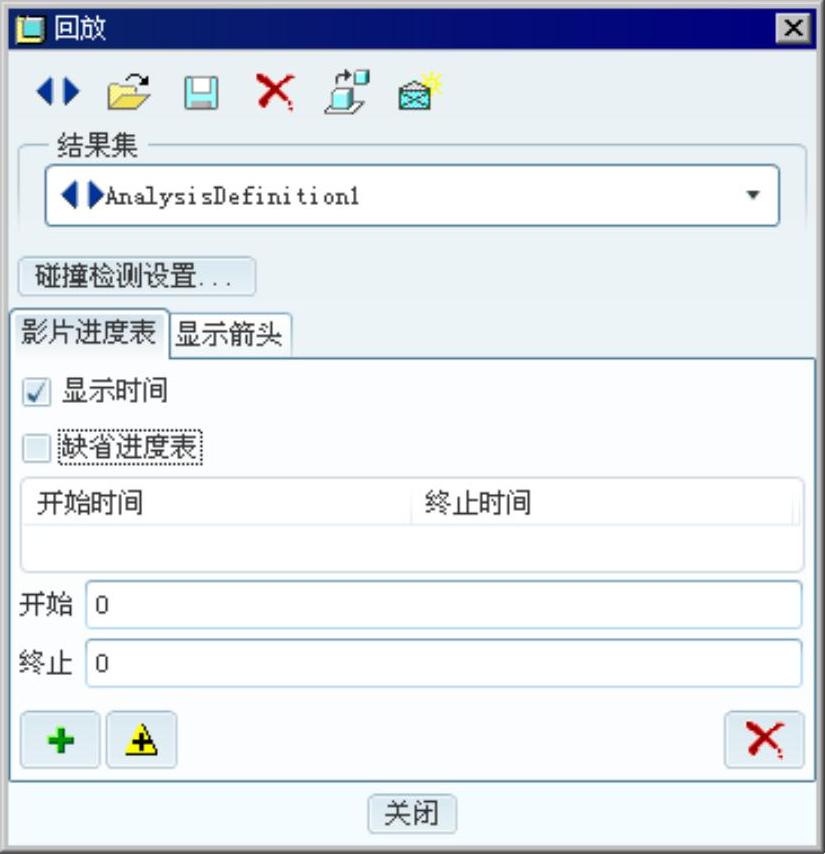

图9.5.68 “回放”对话框（二）


图9.5.69 “动画”对话框

图9.5.69所示“动画”对话框中各按钮的说明如下：

● 978-7-111-44409-1-Chapter09-398.jpg：向前播放 ● 978-7-111-44409-1-Chapter09-399.jpg：显示下一帧

● 978-7-111-44409-1-Chapter09-400.jpg：停止播放 ● 978-7-111-44409-1-Chapter09-401.jpg：将结果推进到结尾

● 978-7-111-44409-1-Chapter09-402.jpg：向后播放 ● 978-7-111-44409-1-Chapter09-403.jpg：重复结果

● 978-7-111-44409-1-Chapter09-404.jpg：将结果重新设置到开始 ● 978-7-111-44409-1-Chapter09-405.jpg：在结尾处反转

● 978-7-111-44409-1-Chapter09-406.jpg：显示上一帧 ● 速度滑杆：改变结果的速度

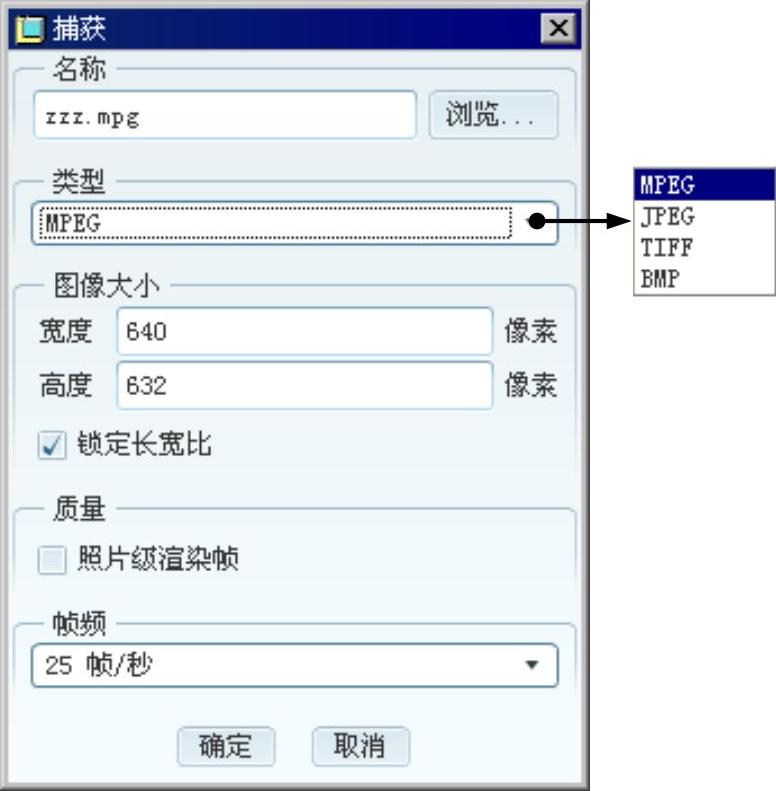

图9.5.70 “捕获”对话框
