如图9.4.1所示，“拖动”对话框中有两个选项卡：选项卡和选项卡，下面将分别予以介绍。

1.“快照”选项卡

利用该选项卡，可在机构装置的移动过程中拍取快照。各选项的说明如下：

A：点拖动：在某主体上，选取要拖移的点，该点将突出显示并随光标移动。

B：主体拖动：选取一个要拖移的主体，该主体将突出显示并随光标移动。

C：单击该按钮后，系统立即给机构装置拍照一次，并在下面列出该快照名。

D：单击此标签，可打开图9.4.1所示的选项卡。

E：单击此按钮，将显示所选取的快照。

F：单击此按钮，从其他快照中借用零件位置。

G：单击此按钮，将选定快照更新为当前屏幕上的位置。

H：单击此按钮，使选取的快照可用作分解状态，此分解状态可用在工程图的视图中。

I：从列表中删除选定的快照。

J：单击此标签，可显示下部的“高级拖动选项”。

K：单击此按钮，选取一个元件，打开“移动”对话框，可进行封装移动操作。

L：分别单击这些运动按钮后，然后选取一个主体，可使主体仅沿按钮中所示的坐标轴方向运动（平移或转动），沿其他方向的运动则被锁定。

M：单击此按钮，可通过选取主体来选取一个坐标系（所选主体的默认坐标系是要使用的坐标系），主体将沿该坐标系的x、y、z方向平移或旋转。

2.“约束”选项卡

在图9.4.2所示的选项卡中，可应用或删除约束以及打开和关闭约束。各选项的说明如下：

A：单击此标签，将打开本图所示的选项卡。

B：对齐两个图元：选取点、直线或平面，创建一个临时约束来对齐图元。该约束只有在拖动操作期间才有效，但当显示或更新快照时，该约束与快照相关，并强制执行。

C：配对两个图元：选取平面，创建一个临时约束来配对图元。该约束只有在拖动操作期间才有效，但当显示或更新快照时，该约束与快照相关，并强制执行。

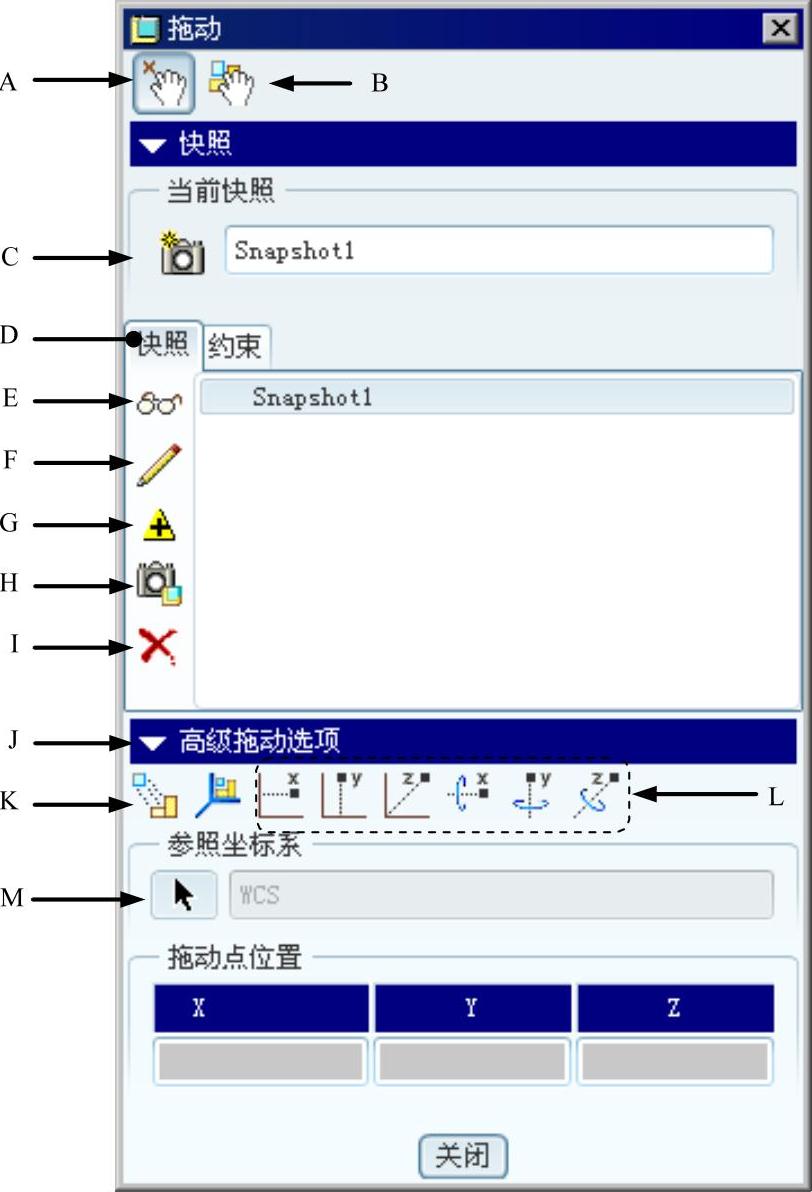

图9.4.1 “快照”选项卡

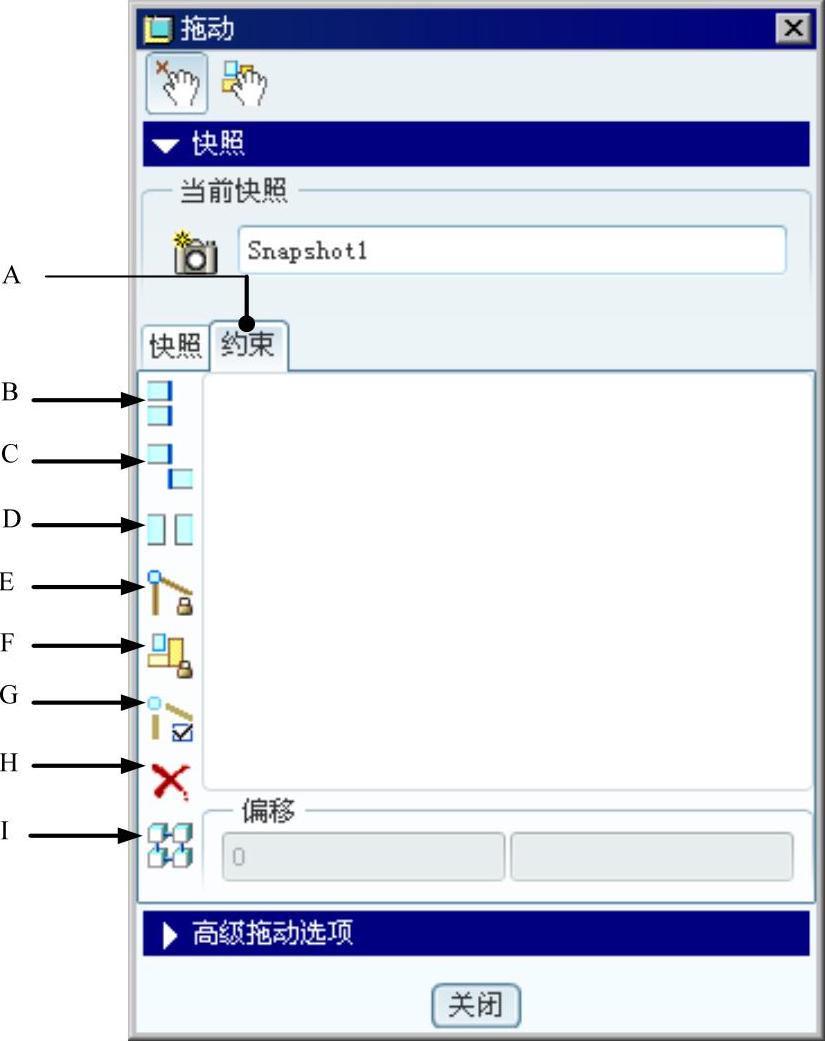

图9.4.2 “约束”选项卡

D：定向两个曲面：选取平面来定向两个曲面，使彼此形成一个角度或互相平行。可以指定“偏距”值。

E：运动轴约束：单击此按钮后，再选取某个连接轴，系统将冻结此连接轴，这样该连接轴的主体将不可拖移。

F：在主体的当前位置锁定或解锁主体。可相对于基础或另一个选定主体来锁定所选的主体。

G：启用/禁用连接：临时禁用所选的连接。该状态与快照一起保存。如果在列表中的最后一个快照上使用该设置，并且以后也不改变状态，其余的快照也将禁用连接。

H：从列表中删除选取的约束。

I：使用相应的约束来装配模型。
