销钉（Pin）接头的应用与优缺点

2023-06-20 理论教育版权反馈

【摘要】：销钉接头提供一个旋转自由度，没有平移自由度。举例说明如下：Step1.将工作目录设置至D：\proewf5.2\work\ch09.02\mech1_pin，然后打开装配模型mech_pin.asm。①在操控板的约束集列表中选择选项，此时系统显示图9.2.4所示的装配操控板。图9.2.4 装配操控板②单击操控板中的按钮，在弹出的界面中可看到，销钉连接包含两个预定义的约束：和。图9.2.5 销钉接头④为“平移”约束选取参照。分别选取图9.2.5中的两个平面以将其对齐，从而限制连接件沿轴线平移。。

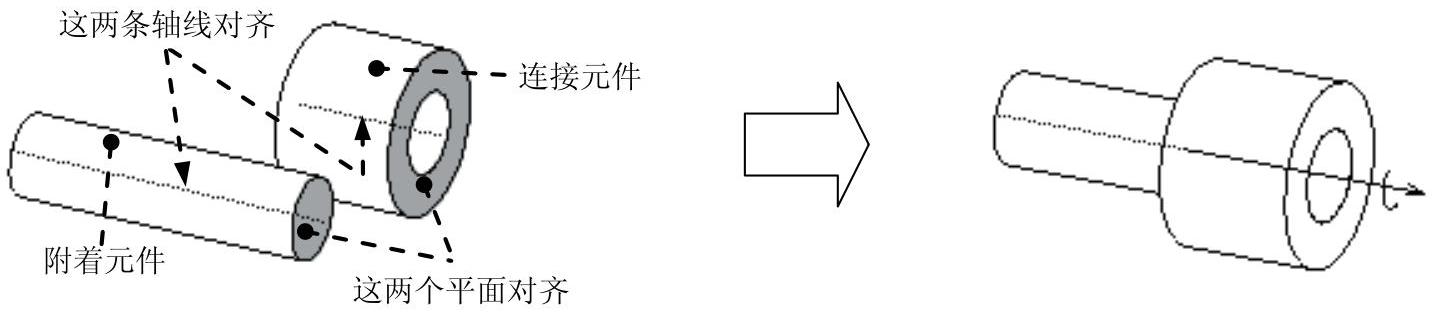

销钉接头是最基本的连接类型，销钉接头的连接元件可以绕轴线转动，但不能沿轴线平移。

销钉接头需要一个轴对齐约束，还需要一个平面配对（对齐）约束或点对齐约束，以限制连接元件沿轴线的平移。

销钉接头提供一个旋转自由度，没有平移自由度。

举例说明如下：

Step1.将工作目录设置至D：\proewf5.2\work\ch09.02\mech1_pin，然后打开装配模型mech_pin.asm。

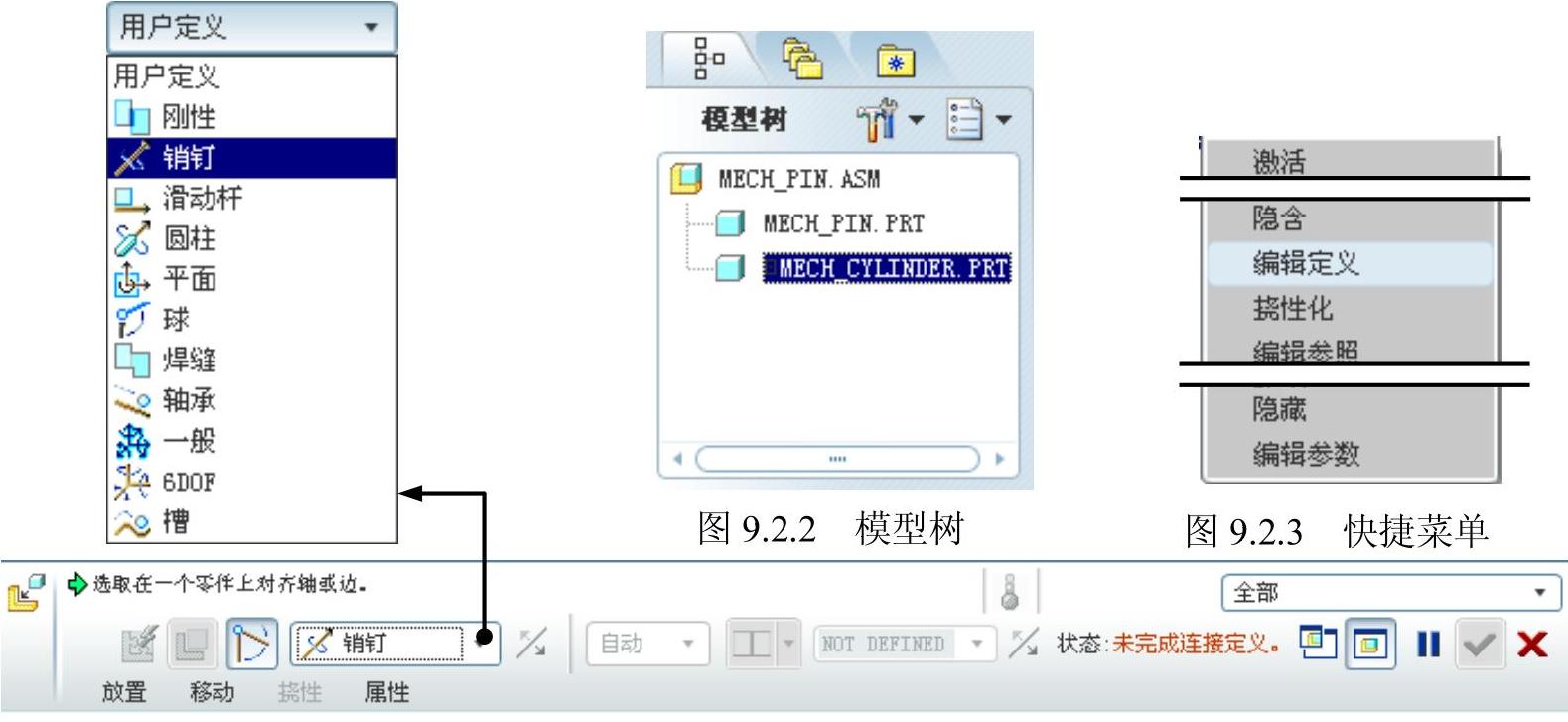

Step2.在图9.2.2所示的模型树中，选取零件，右击，从弹出的图9.2.3所示的快捷菜单中选择命令。
