命令按钮简介
【摘要】：在机构界面中，命令按钮区列出了下拉菜单中常用的“机构”操作命令，如图9.1.5所示。可设置运行优先选项和相对公差等。D：打开“3D接触”操控板，可以在两个属于不同主体的零件之间定义3D接触。图9.1.7 “显示图元”对话框
在机构界面中，命令按钮区列出了下拉菜单中常用的“机构”操作命令，如图9.1.5所示（要列出所有这些命令按钮，可在按钮区右击鼠标，在图9.1.6所示的快捷菜单中选中
、
和
命令）。
图9.1.5 “机构”模块中的按钮

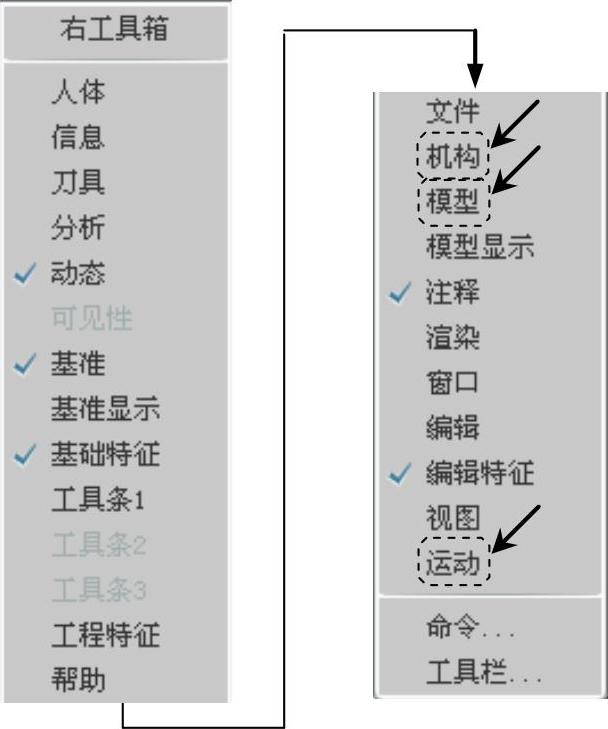

图9.1.6 快捷菜单
图9.1.5中各按钮的说明如下：
A：打开“设置”（Settings）对话框。可设置运行优先选项和相对公差等。
B：单击此按钮，系统打开图9.1.7所示的“显示图元”对话框，在该对话框中可打开或关闭装配件上各种图标的显示。
C：打开“凸轮从动机构连接定义”对话框，从中可以创建或编辑一个凸轮从动机构连接。
D：打开“3D接触”操控板，可以在两个属于不同主体的零件之间定义3D接触。
E：打开“齿轮副定义”对话框，从中可以创建或者编辑一个齿轮副连接。
F：打开“传送带”操控板，从中可以定义带传动。
G：打开“伺服电动机定义”对话框，从中可以定义、编辑或删除一个驱动器。
H：打开“分析定义”对话框。
I：打开“回放”对话框，从中可以回放运动运行的结果。
G：打开“测量结果”对话框，从中可以选取测量和要显示的结果集。
K：打开“重力”对话框，定义重力。
L：打开“执行电动机定义”对话框，从中可以创建或者编辑一个执行电动机。
M：打开“弹簧”操控板，从中可以创建或者编辑一个弹簧。
N：打开“阻尼器”操控板，从中可以创建或者编辑一个阻尼器。
O：打开“力/扭矩定义”对话框，从中可以创建或者编辑一个力或转矩。
P：打开“初始条件定义”对话框，从中可以创建或者编辑一个初始条件。
Q：打开“质量属性”对话框，定义质量属性。

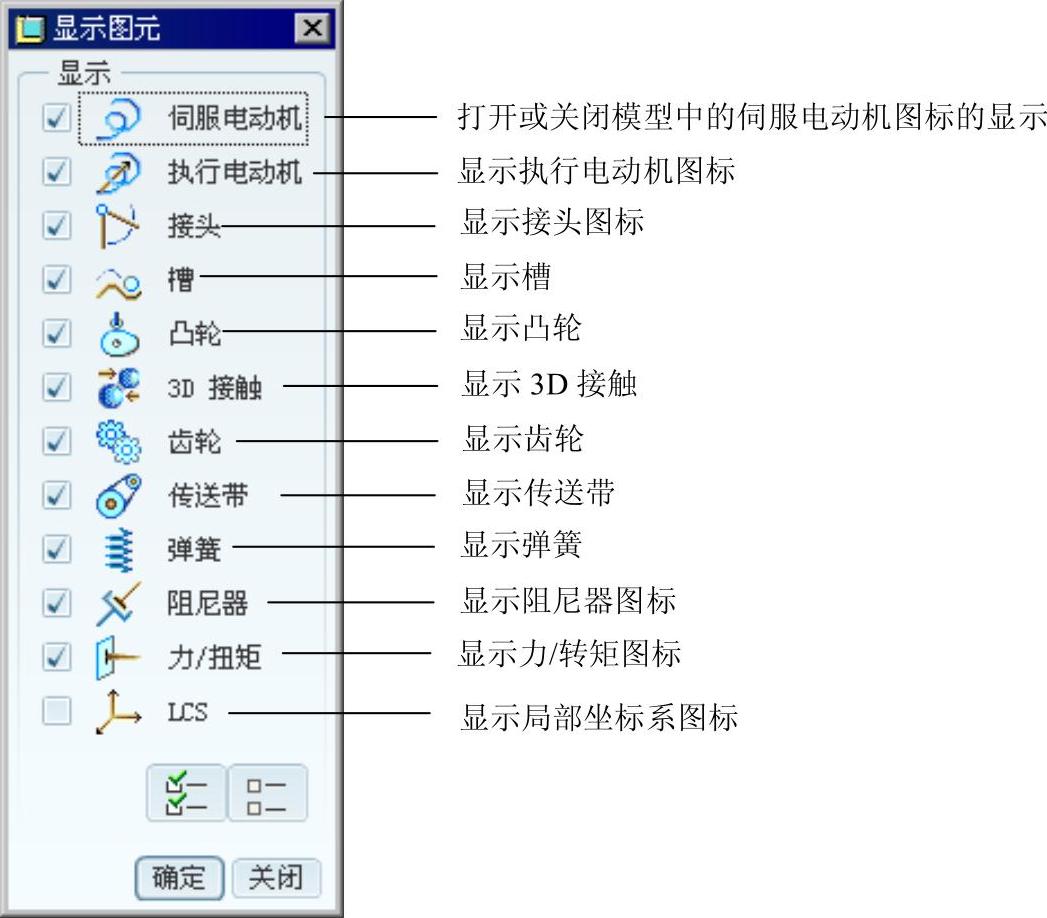

图9.1.7 “显示图元”对话框
