如何创建基准曲线和基准平面？
【摘要】：Step2.创建图8.8.4所示的基准平面DTM1。单击“创建草绘基准曲线”按钮；选取DTM1基准平面为草绘平面，RIGHT基准平面为草绘平面的参考平面，参考方位是；绘制如图8.8.6所示截面草图。单击工具栏上的“创建基准平面”按钮；选取TOP基准平面为参照平面，偏移值为5.0。按住Ctrl键，选择RIGHT基准平面；单击“基准轴”对话框中的按钮Step7.创建图8.8.11所示的基准平面DTM3。

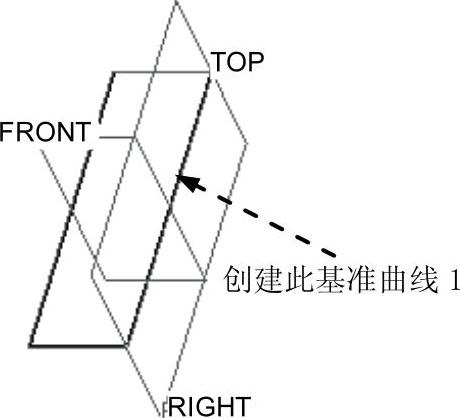

Step1.创建图8.8.2所示的基准曲线1。单击“创建草绘基准曲线”按钮
；选取TOP基准平面为草绘平面，RIGHT基准平面为草绘平面的参考平面，参考方位是
；绘制如图8.8.3所示截面草图。
Step2.创建图8.8.4所示的基准平面DTM1。单击工具栏上的“创建基准平面”按钮
；选取TOP基准平面为参照平面，偏移值为12.0。
图8.8.2 创建基准曲线1

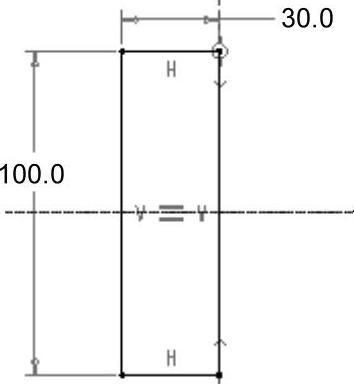

图8.8.3 截面草图

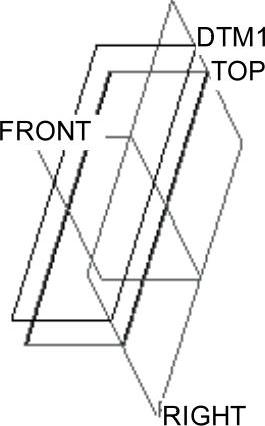

图8.8.4 创建DTM1
Step3.创建图8.8.5所示的基准曲线2。单击“创建草绘基准曲线”按钮
；选取DTM1基准平面为草绘平面，RIGHT基准平面为草绘平面的参考平面，参考方位是
；绘制如图8.8.6所示截面草图。
Step4.创建图8.8.7所示的基准平面DTM2。单击工具栏上的“创建基准平面”按钮
；选取TOP基准平面为参照平面，偏移值为5.0。

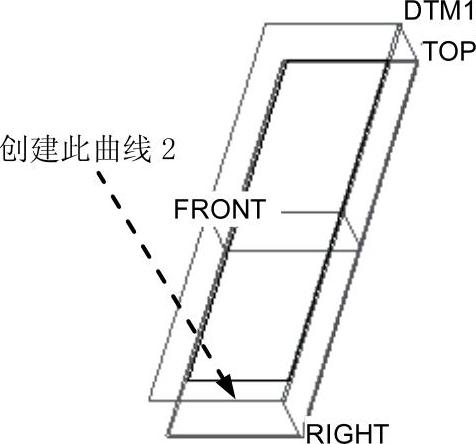

图8.8.5 创建基准曲线2

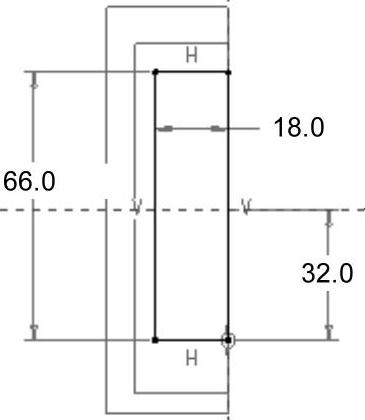

图8.8.6 截面草图

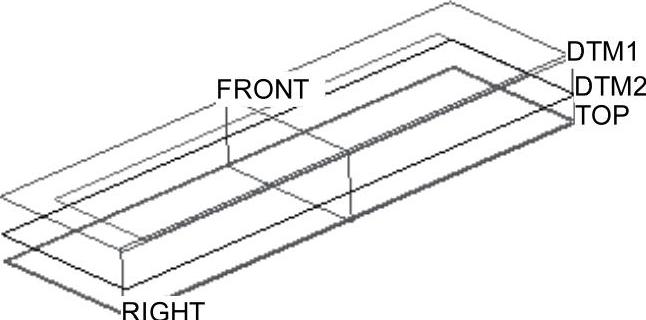

图8.8.7 创建DTM2
Step5.创建图8.8.8所示的基准曲线3。单击“创建草绘基准曲线”按钮
；选取DTM2基准平面为草绘平面，RIGHT基准平面为草绘平面的参考平面，参考方位是
；绘制如图8.8.9所示截面草图。

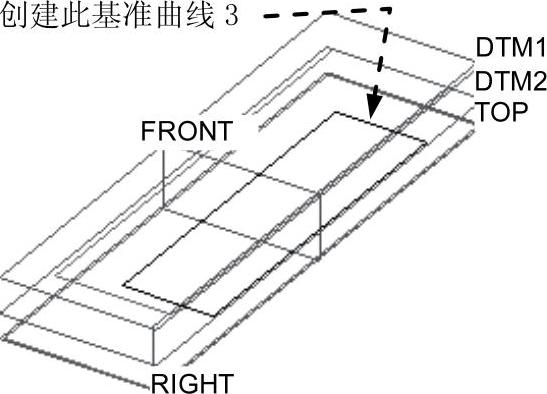

图8.8.8 创建基准曲线3
图8.8.9 截面草图
Step6.创建图8.8.10所示的基准轴A_1。单击按钮
；选择FRONT基准平面。按住Ctrl键，选择RIGHT基准平面；单击“基准轴”对话框中的
按钮
Step7.创建图8.8.11所示的基准平面DTM3。单击工具栏上的“创建基准平面”按钮
；选择基准轴A_1，按住Ctrl键，选择RIGHT基准平面，输入角度偏移值30。

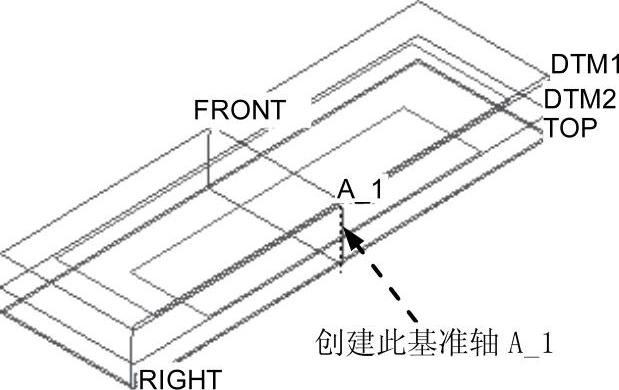

图8.8.10 创建基准轴A_1

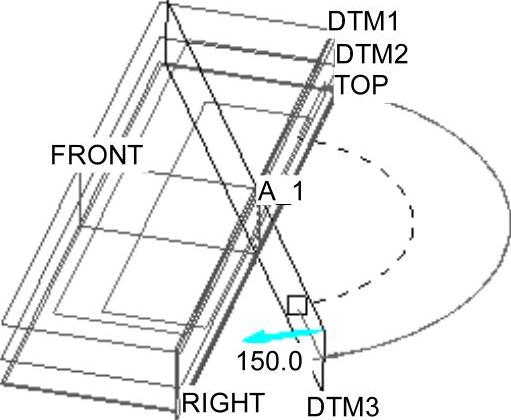

图8.8.11 创建DTM3
