用ISDX曲面上的一条或多条ISDX曲线可以修剪该ISDX曲面,如图8.7.1所示,中间一条ISDX曲线是ISDX曲面中的内部曲线,用这条内部曲线可以修剪图中所示的整张ISDX曲面。下面以此例说明ISDX曲面修剪的一般操作过程。
Step1.设置工作目录和打开文件。
(1)选择下拉菜单的命令,将工作目录设置至D:\proewf5.2\work\ch08.07。
(2)选择下拉菜单命令,打开文件isdx_surface_trim.prt。
Step2.设置模型显示状态。
(1)单击按钮,将模型设置为着色显示状态。
(2)单击按钮、和,使基准面、基准轴和坐标系不显示。
(3)单击按钮,选择Course_v1视图,此时模型如图8.7.1所示,模型树如图8.7.2所示。
图8.6.12 设置为“衔接”类型2
图8.7.1 模型
Step3.编辑定义模型树中的造型特征,进入ISDX环境:在图8.7.2所示的模型树中,右击,从弹出的快捷菜单中选择命令。
Step4.首选项设置:
(1)选择下拉菜单命令。
(2)在“造型首选项”对话框的区域中,取消选中复选框,关闭“造型首选项”对话框。
Step5.修剪ISDX曲面。(1)单击“修剪ISDX曲面”按钮,系统弹出图8.7.3所示的操控板(一)。
图8.7.2 模型树

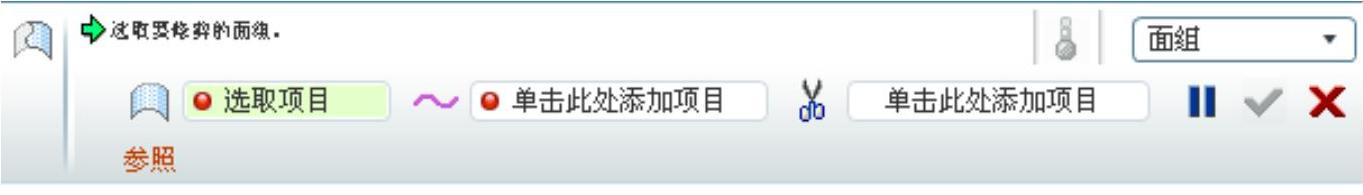

图8.7.3 操控板(一)
(2)选择要修剪的ISDX曲面:在系统的提示下,单击图8.7.1所示的ISDX曲面。
(3)选择修剪曲线:单击图标后的字符,选择图8.7.1所示的内部ISDX曲线,此时操控板(二)如图8.7.4所示。

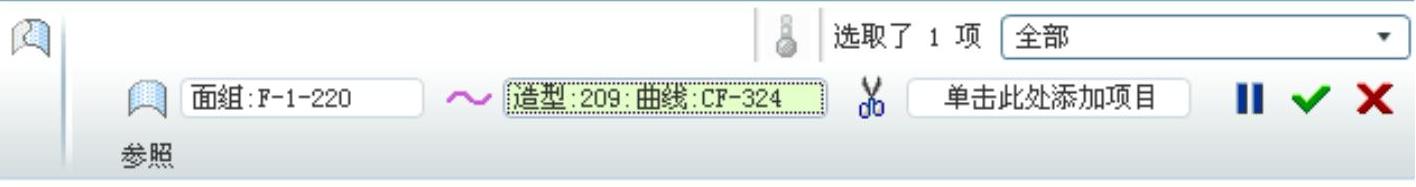

图8.7.4 操控板(二)
(4)单击图标后的字符,选择要修剪掉的ISDX曲面部分:单击图8.7.5所示的ISDX曲面部分。
(5)单击操控板中的按钮,完成ISDX曲面的修剪工作。修剪后的ISDX曲面如图8.7.6所示。

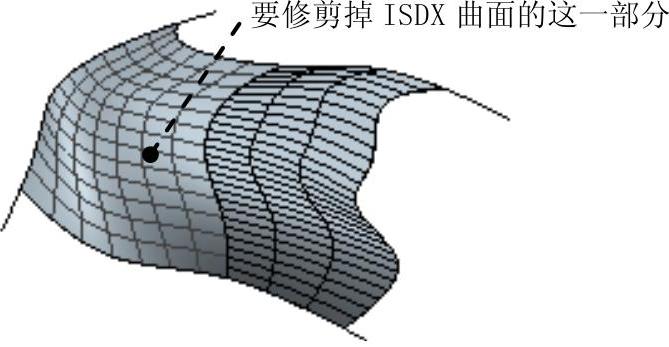

图8.7.5 选择要修剪掉的ISDX曲面部分

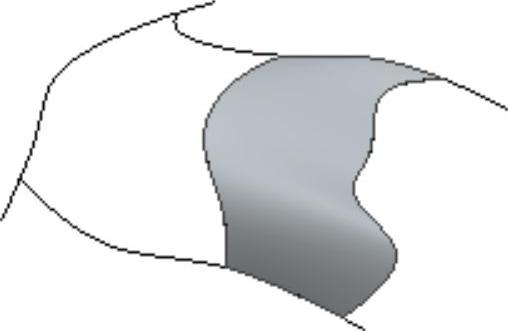

图8.7.6 修剪后
