通过前面的学习,我们知道ISDX曲面质量主要取决于曲线的质量,除此之外,还有一个重要的因素影响ISDX曲面质量,这就是曲面间的连接关系,两个相邻曲面的连接关系有三种情况:衔接(Matched)、相切(Tangent)和曲率(Curvature)。为了保证两个相邻曲面的光滑过渡,应该设置相切(Tangent)或曲率(Curvature)连接关系。

下面举例说明ISDX曲面连接的一些情况和一般操作过程。

Step1.设置工作目录和打开文件。

(1)选择下拉菜单978-7-111-44409-1-Chapter08-428.jpg命令,将工作目录设置至D:\proewf5.2\work\ch08.06。

(2)选择下拉菜单的978-7-111-44409-1-Chapter08-429.jpg命令,打开文件isdx_surface_connection.prt。

Step2.设置模型显示状态。

(1)单击按钮978-7-111-44409-1-Chapter08-430.jpg,将模型设置为着色显示状态。

(2)单击按钮978-7-111-44409-1-Chapter08-431.jpg978-7-111-44409-1-Chapter08-432.jpg978-7-111-44409-1-Chapter08-433.jpg,使基准面、基准轴和坐标系不显示。

(3)单击按钮978-7-111-44409-1-Chapter08-434.jpg,选择Course_v1视图,此时模型如图8.6.1所示,模型树如图8.6.2所示。

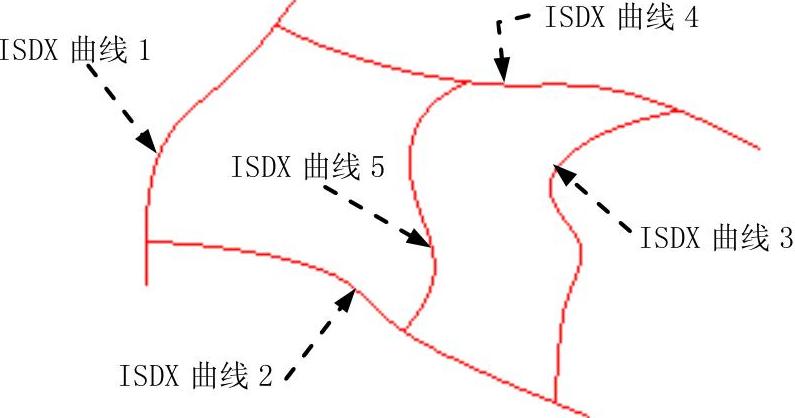

图8.6.1 模型

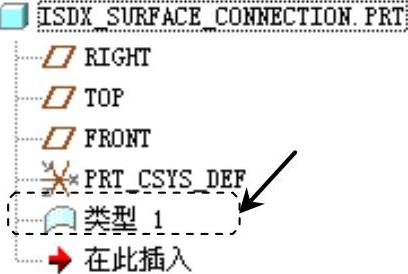

图8.6.2 模型树

Step3.编辑定义模型树中的造型特征,进入ISDX环境:在图8.6.2所示的模型树中,右击978-7-111-44409-1-Chapter08-437.jpg,从弹出的快捷菜单中选择978-7-111-44409-1-Chapter08-438.jpg命令。

Step4.首选项设置:选择下拉菜单978-7-111-44409-1-Chapter08-439.jpg命令,在“造型首选项”对话框的978-7-111-44409-1-Chapter08-440.jpg区域中取消选中978-7-111-44409-1-Chapter08-441.jpg复选框,关闭“造型首选项”对话框。

Step5.创建ISDX曲面1。


(2)在图8.6.1中,选取ISDX曲线1;然后按住键盘上的Ctrl键,分别选取ISDX曲线2、ISDX曲线5和ISDX曲线4,此时系统便以这四条ISDX曲线为边界形成ISDX曲面1,如图8.6.3所示。

(3)单击“曲面创建”操控板中的按钮978-7-111-44409-1-Chapter08-443.jpg,完成ISDX曲面1的创建。

Step6.创建ISDX曲面2。

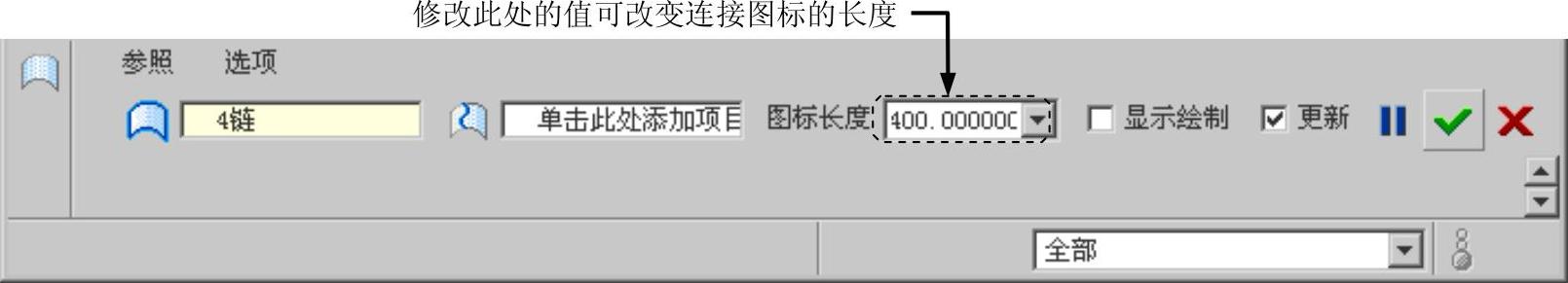

(2)在图8.6.1中,选取ISDX曲线2;然后按住键盘上的Ctrl键,分别选取ISDX曲线3、ISDX曲线4和ISDX曲线5,此时系统便以这四条ISDX曲线为边界形成ISDX曲面2,如图8.6.4所示。注意:此时在ISDX曲面1与ISDX曲面2的公共边界线(ISDX曲线5)上出现一个小小的图标,该图标是ISDX曲面2与ISDX曲面1间的连接标记,我们可以改变此图标的大小。操作方法为:选择下拉菜单978-7-111-44409-1-Chapter08-445.jpg命令,在“造型首选项”对话框的978-7-111-44409-1-Chapter08-446.jpg下的978-7-111-44409-1-Chapter08-447.jpg文本框中输入10.0,并按回车键;关闭“造型首选项”对话框,可看到此图标变大,如图8.6.6所示。

(3)单击“曲面创建”操控板中的按钮978-7-111-44409-1-Chapter08-448.jpg,完成ISDX曲面2的创建。

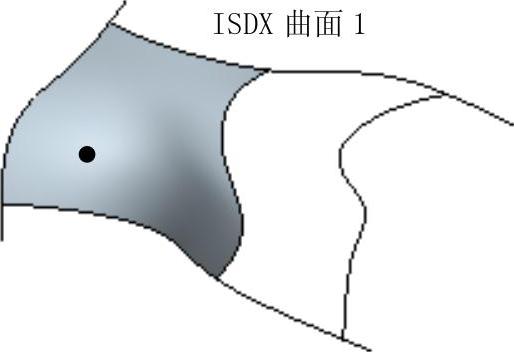

图8.6.3 创建ISDX曲面1


图8.6.4 创建ISDX曲面2


图8.6.5 “曲面创建”操控板

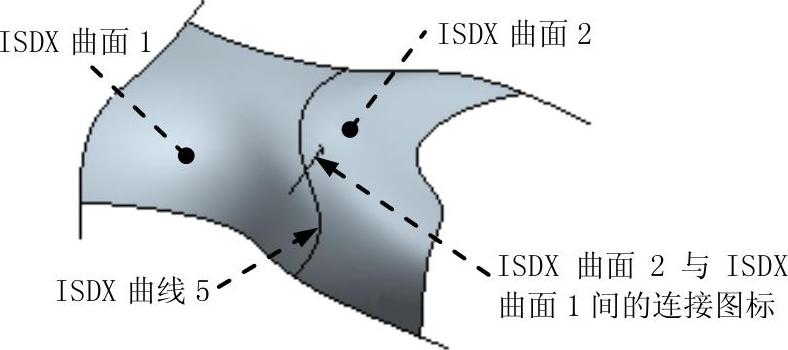

图8.6.6 连接标记

Step7.修改ISDX曲面2与ISDX曲面1间的连接类型。

(1)选取ISDX曲面2。

(2)单击“连接ISDX曲面”按钮978-7-111-44409-1-Chapter08-453.jpg,此时系统显示图8.6.7所示的操控板。

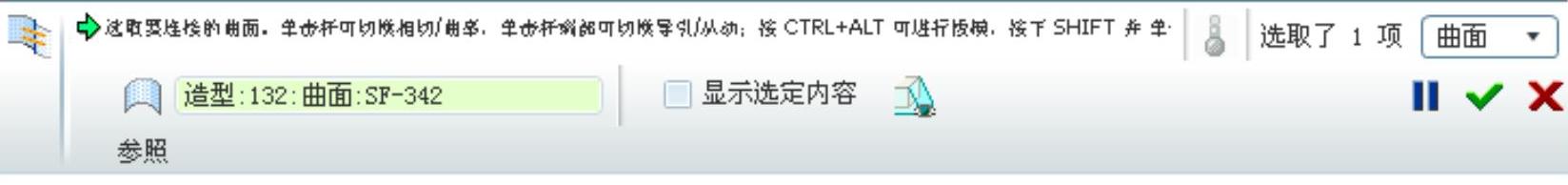

图8.6.7 操控板

(3)ISDX曲面2与ISDX曲面1间的连接类型有以下三种:

● 相切(Tangent)

两个ISDX曲面在连接处相切,如图8.6.8所示,连接图标显示为单线箭头。注意:与ISDX曲线的相切相似,无箭头的一段为“主控端”,此端所在的曲面(ISDX曲面1)为主控曲面;有箭头的一段为“受控端”,此端所在的曲面(ISDX曲面2)为受控曲面。单击“主控端”的尾部,可将其变为“受控端”,如图8.6.9所示,可看到两个曲面均会产生一些变化。

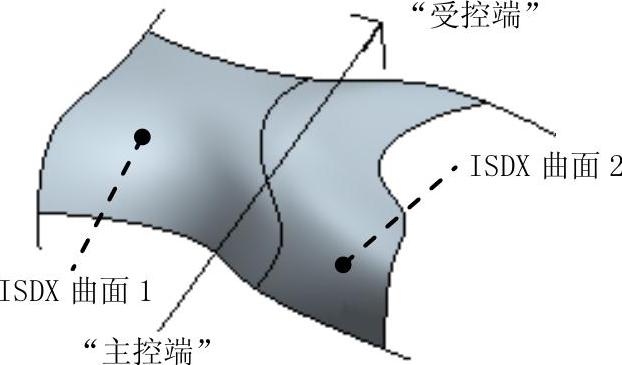

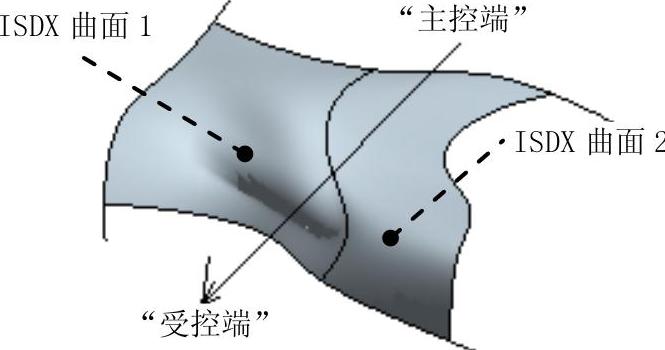

图8.6.8 设置为“相切”类型1

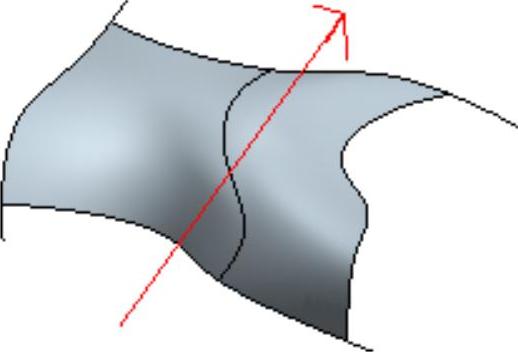

图8.6.9 设置为“相切”类型2

● 曲率(Curvature)

在图8.6.8中,左键双击相切连接图标的中部,连接图标将变成多线箭头(如图8.6.10所示),此时两个ISDX曲面在连接处的各点的曲率相等,这就是“曲率”(Curvature)连接。注意:与ISDX曲面的相切连接一样,无箭头的一段为“主控端”,此端所在的曲面(即ISDX曲面1)为主控曲面;有箭头的一段为“受控端”,此端所在的曲面(即ISDX曲面2)为受控曲面。同样,单击“主控端”的尾部,可将其变为“受控端”。

● 衔接(Matched)

按住键盘Shift键,单击相切连接图标或曲率连接图标的中部,连接图标将变成“虚线”(如图8.6.11所示),此时两个ISDX曲面在连接处的各点既不相切、曲率也不相等,这就是“衔接”(Matched)连接。

两个曲面“衔接”(Matched)时,曲面间不是光滑连接。单击中间的公共曲线,然后右击,从弹出的快捷菜单中选择978-7-111-44409-1-Chapter08-457.jpg命令,立即可看到曲面的连接处有一道凸出“痕迹”,如图8.6.12所示。


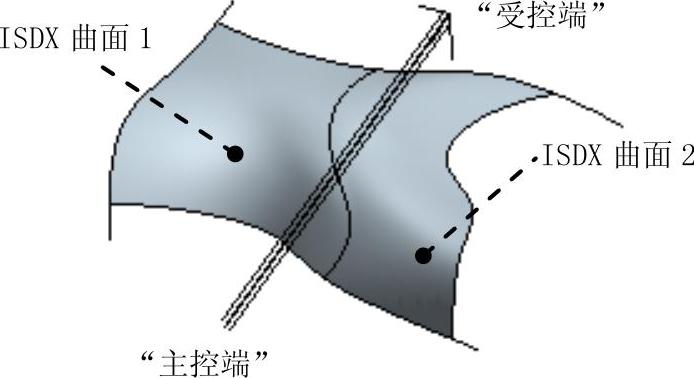

图8.6.10 设置为“曲率”类型

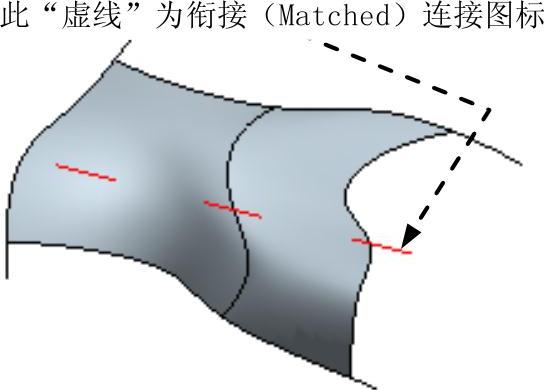

图8.6.11 设置为“衔接”类型
