如何创建ISDX曲面？
【摘要】：前面讲解了如何创建、编辑ISDX曲线，下面讨论如何用ISDX曲线创建ISDX曲面。ISDX曲面的创建至少需要三条曲线，这些曲线要相互封闭，但不一定首尾相连。下面举例说明ISDX曲面的创建过程：Step1.设置工作目录和打开文件。图8.4.3 “曲面创建”操控板（一）Step6.在图8.4.1中，选取ISDX曲线1；然后按住键盘上的Ctrl键，分别选取ISDX曲线2、ISDX曲线3和ISDX曲线4，此时系统便以这四条ISDX曲线为边界形成一个ISDX曲面。图8.4.6 “曲面创建”操控板（三）图8.4.5 创建ISDX曲面
前面讲解了如何创建、编辑ISDX曲线，下面讨论如何用ISDX曲线创建ISDX曲面。ISDX曲面的创建至少需要三条曲线，这些曲线要相互封闭，但不一定首尾相连。
下面举例说明ISDX曲面的创建过程：
Step1.设置工作目录和打开文件。
（1）选择下拉菜单的
命令，将工作目录设置至D：\proewf5.2\work\ch08.04。
（2）选择下拉菜单的
命令，打开文件create_isdx_surface.prt。
Step2.设置模型显示状态。
（1）单击按钮
，将模型设置为着色显示状态。
（2）单击按钮
、
和
，使基准面、基准轴和坐标系不显示。
（3）单击按钮
，选择Course_v1视图。此时模型如图8.4.1所示，模型树如图8.4.2所示。
Step3.编辑定义模型树中的造型特征，进入ISDX环境：在图8.4.2所示的模型树中，右击
，从弹出的快捷菜单中选择
命令。

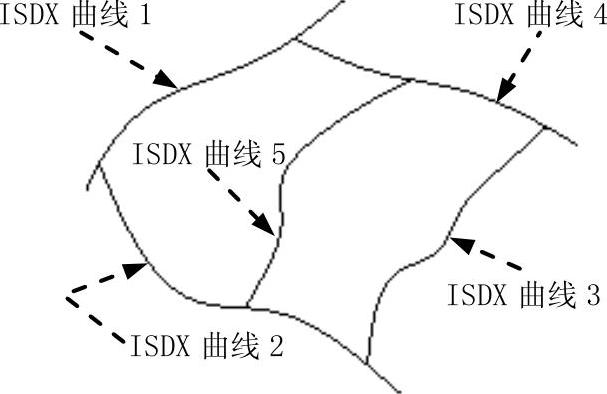

图8.4.1 模型

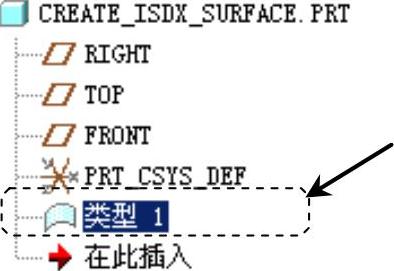

图8.4.2 模型树
Step4.首选项设置：选择下拉菜单的
命令，在“造型首选项”对话框的
区域中，取消选中
复选框，关闭“造型首选项”对话框。
Step5.单击“创建曲面”按钮
，此时系统显示图8.4.3所示的“曲面创建”操控板（一）。

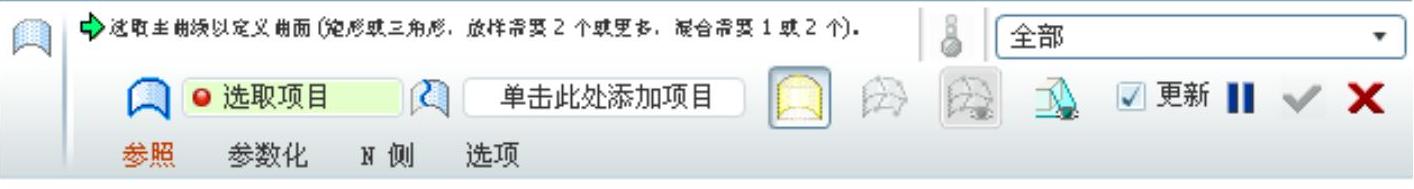

图8.4.3 “曲面创建”操控板（一）
Step6.在图8.4.1中，选取ISDX曲线1；然后按住键盘上的Ctrl键，分别选取ISDX曲线2、ISDX曲线3和ISDX曲线4（注意：这四条ISDX曲线的选择顺序可随意改变），此时系统便以这四条ISDX曲线为边界形成一个ISDX曲面。此时“曲面创建”操控板（二）如图8.4.4所示。

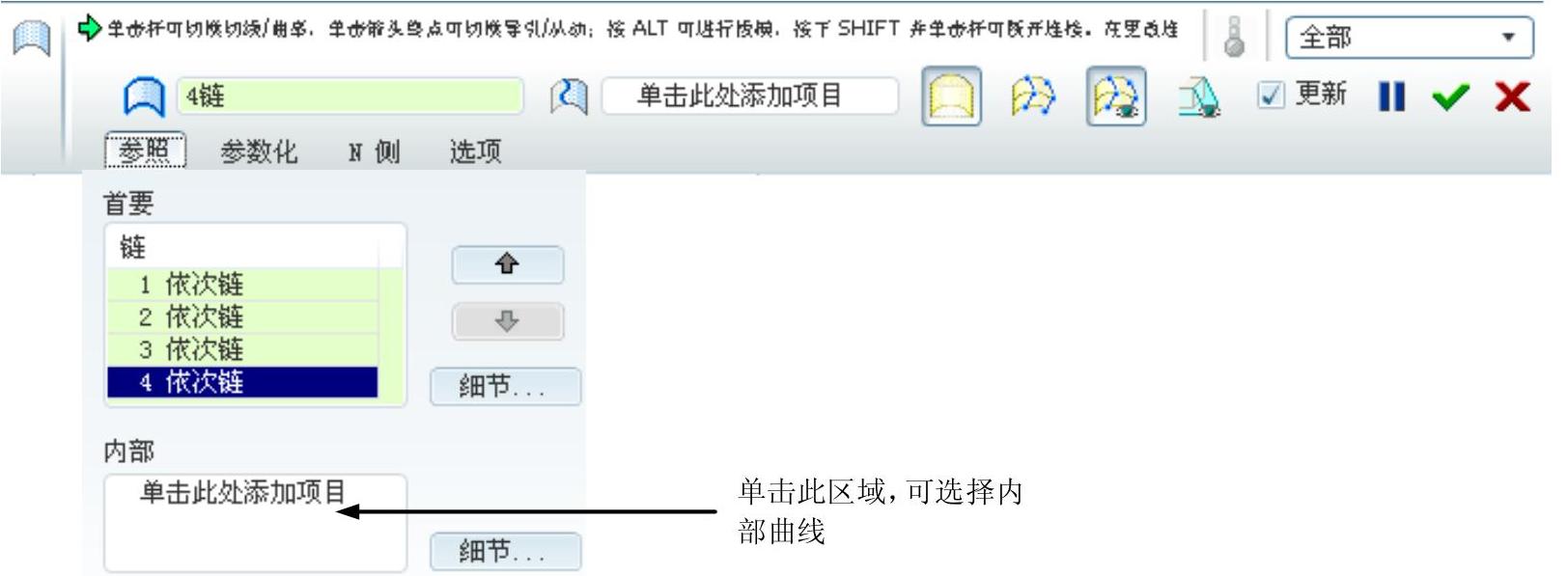

图8.4.4 “曲面创建”操控板（二）
Step7.如果希望前面创建的ISDX曲面通过图8.4.1所示的ISDX曲线5，可在图8.4.4所示的“曲面创建”操控板中，单击
下面的区域，然后选取ISDX曲线5，这样ISDX曲面便通过ISDX曲线5，结果如图8.4.5所示。此时“曲面创建”操控板（三）如图8.4.6所示。
Step8.完成ISDX曲面的创建后，单击“曲面创建”操控板中的按钮
。
图8.4.6 “曲面创建”操控板（三）

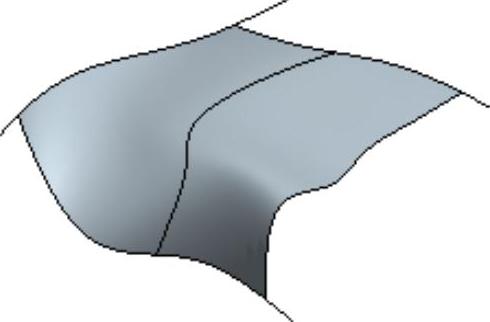

图8.4.5 创建ISDX曲面
