延伸ISDX曲线的实现方法
【摘要】：如图8.3.61所示，选择一条ISDX曲线的某个端点，可从端点延长该ISDX曲线。操作方法如下：图8.3.61 单击ISDX曲线图8.3.62 操控板Step1.设置工作目录和打开文件。Step2.编辑定义模型树中的造型特征，进入ISDX环境，在该环境中单击“编辑曲线”按钮。Step4.选择延伸属性：如图8.3.62所示，单击操控板中的按钮，在弹出的界面中，可以看到ISDX曲线的延伸选项有如下三种选择：● 自由：源ISDX曲线与其延长的曲线段在端点处自由连接，如图8.3.63所示。
如图8.3.61所示，选择一条ISDX曲线的某个端点，可从端点延长该ISDX曲线。操作方法如下：

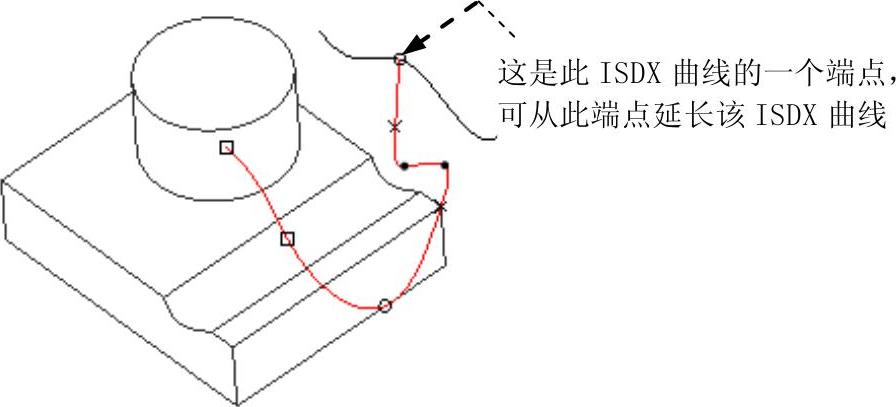

图8.3.61 单击ISDX曲线

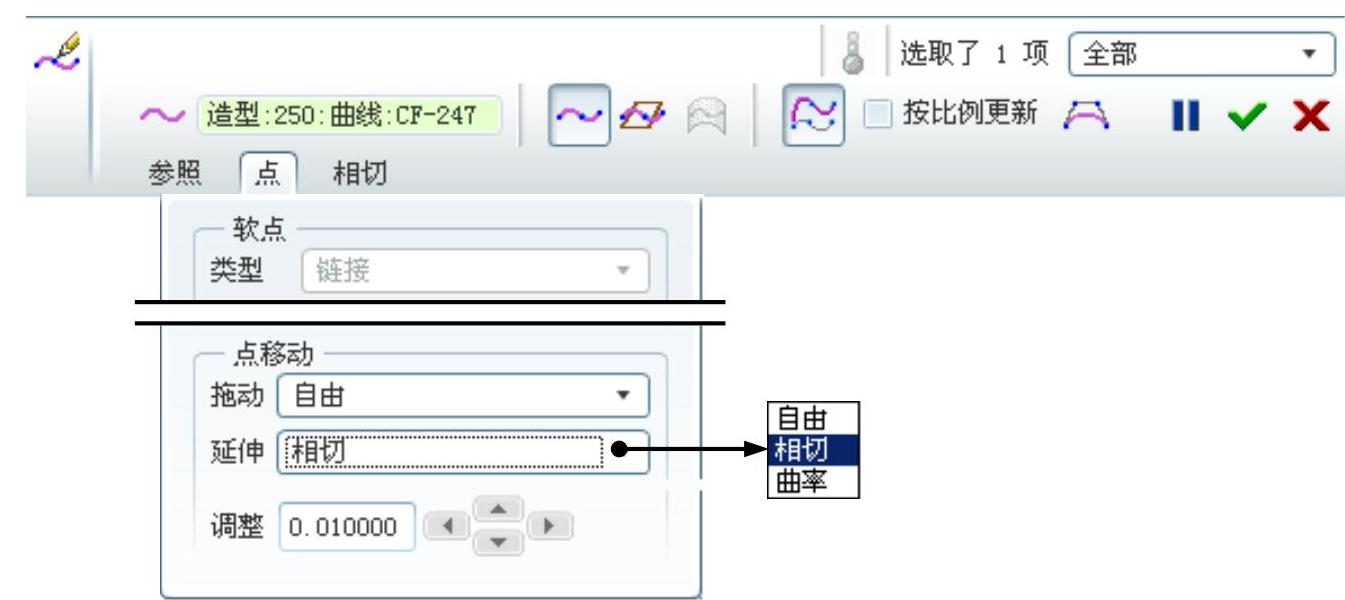

图8.3.62 操控板
Step1.设置工作目录和打开文件。先将工作目录设置至D：\proewf5.2\work\ch08.03，然后打开文件curve_edit.prt。
Step2.编辑定义模型树中的造型特征，进入ISDX环境，在该环境中单击“编辑曲线”按钮
。
Step3.单击图8.3.61中的ISDX曲线。
Step4.选择延伸属性：如图8.3.62所示，单击操控板中的
按钮，在弹出的界面中，可以看到ISDX曲线的延伸选项有如下三种选择：
● 自由：源ISDX曲线与其延长的曲线段在端点处自由连接，如图8.3.63所示。
● 相切：源ISDX曲线与其延长的曲线段在端点处相切连接，如图8.3.64所示。
● 曲率：源ISDX曲线与其延长的曲线段在端点处曲率相等连接，如图8.3.65所示。
Step5.按住Shift和Alt键，在图中所示ISDX曲线端点外取一点，即可延长曲线，分别如图8.3.63、图8.3.64和图8.3.65所示。
图8.3.63 自由
图8.3.64 相切
图8.3.65 曲率
