探索组合ISDX曲线特性
【摘要】：如果两条ISDX曲线首尾相连，则可选择其中任一条ISDX曲线进行“组合”操作，也就是在公共端点处将两条ISDX曲线合并为一条ISDX曲线。先将工作目录设置至D：\proewf5.2\work\ch08.03，然后打开文件edit_combine.prt。Step3.编辑定义模型树中的造型特征，进入ISDX环境。Step4.进入ISDX环境后，单击“编辑曲线”按钮，然后选取图8.3.56所示的ISDX曲线2。说明：在选中图8.3.57所示的“点”后，通过右击有时会出现图8.3.60所示的快捷菜单，但其结果都是一样的。图8.3.58 快捷菜单图8.3.59 组合ISDX曲线图8.3.60 快捷菜单
如果两条ISDX曲线首尾相连，则可选择其中任一条ISDX曲线进行“组合”操作，也就是在公共端点处将两条ISDX曲线合并为一条ISDX曲线。操作方法如下：
Step1.设置工作目录和打开文件。先将工作目录设置至D：\proewf5.2\work\ch08.03，然后打开文件edit_combine.prt。
Step2.设置模型的显示状态：单击按钮
、
和
，使基准面、基准轴和坐标系不显示。
Step3.编辑定义模型树中的造型特征，进入ISDX环境。
Step4.进入ISDX环境后，单击“编辑曲线”按钮
，然后选取图8.3.56所示的ISDX曲线2。
Step5.选取图8.3.57所示的ISDX曲线的公共端点，然后右击，系统弹出图8.3.58所示的快捷菜单。

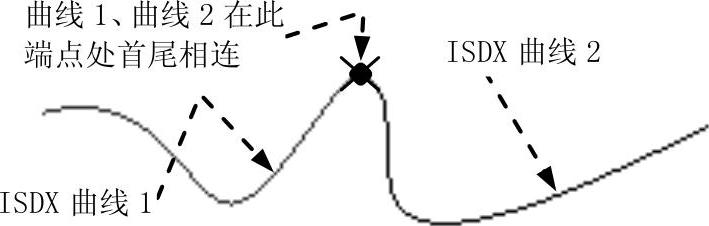

图8.3.56 单击ISDX曲线2

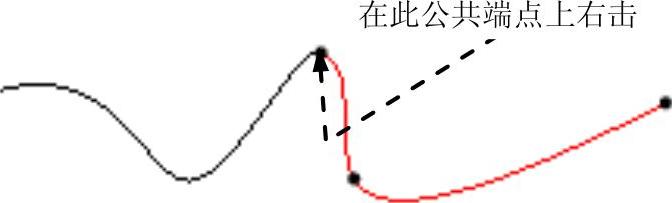

图8.3.57 右击公共端点
Step6.在图8.3.58所示的快捷菜单中，选择
命令，则ISDX曲线1、曲线2在此端点处合并为一条ISDX曲线，如图8.3.59所示。
说明：在选中图8.3.57所示的“点”后，通过右击有时会出现图8.3.60所示的快捷菜单，但其结果都是一样的。

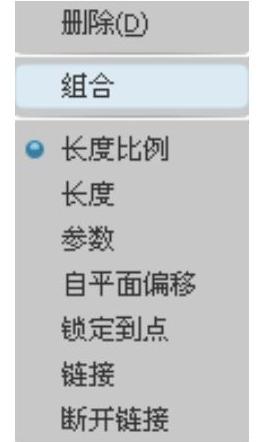

图8.3.58 快捷菜单
图8.3.59 组合ISDX曲线
图8.3.60 快捷菜单
