编辑ISDX曲线上的点

创建一条符合要求的ISDX曲线，一般分两步：第一步是拾取数个点形成初步的曲线，第二步是对初步的曲线进行编辑使其符合要求。在曲线的整个创建过程中，编辑往往占据绝大部分工作量，而在曲线的编辑工作中，曲线上的点编辑显得尤为重要。

下面将对点编辑方法逐一介绍，在这里我们先打开一个含有ISDX曲线的模型。

Step1.设置工作目录和打开文件。

（1）选择下拉菜单命令，将工作目录设置至D：\proewf5.2\work\ch08.03。

（2）选择下拉菜单命令，打开文件curve_edit.prt。

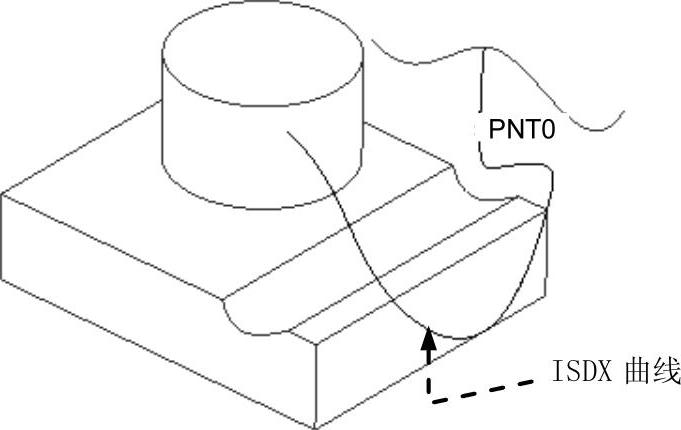

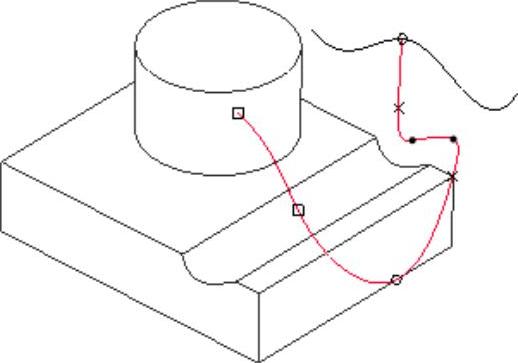

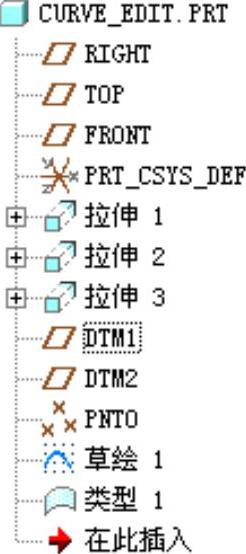

Step2.设置模型显示状态。单击按钮，将模型设置为线框显示状态；单击按钮、、，使基准面、基准轴和坐标系不显示；单击按钮，使基准点显示。此时模型如图8.3.6所示，模型树如图8.3.7所示。

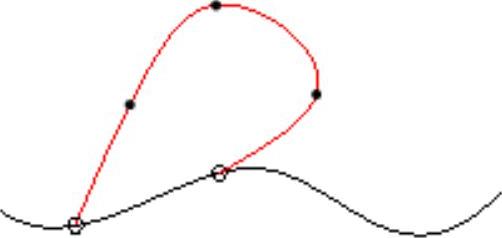

图8.3.6 模型

图8.3.7 模型树

Step3.编辑定义模型树中的造型特征，进入ISDX环境。在图8.3.7所示的模型树中，右击，从弹出的快捷菜单中选挥命令。

Step4.首选项设置。选择下拉菜单命令，在“造型首选项”对话框的区域中，取消选中复选框，关闭“造型首选项”对话框。

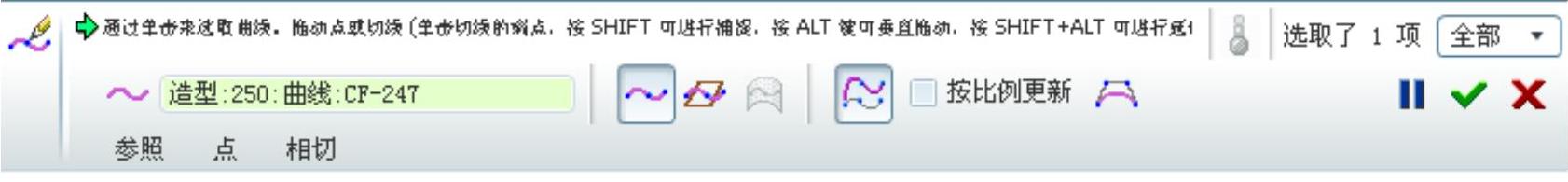

Step5.单击“编辑曲线”按钮，单击图8.3.6中的ISDX曲线。此时系统显示图8.3.8所示的“曲线编辑”操控板，同时模型如图8.3.9所示。

图8.3.8 “曲线编辑”操控板

Step6.针对不同的情况，编辑ISDX曲线。完成编辑后，单击“曲线编辑”操控板中的按钮。

在讨论曲线的编辑操作之前，有必要介绍曲线外形的编辑控制方式。曲线有两种控制方式：

方式一：直接的控制方式。

如图8.3.10所示，直接拖移图中ISDX曲线上的某个端点或者某个内部点，便可直接调整曲线的外形。

方式二：控制点方式。

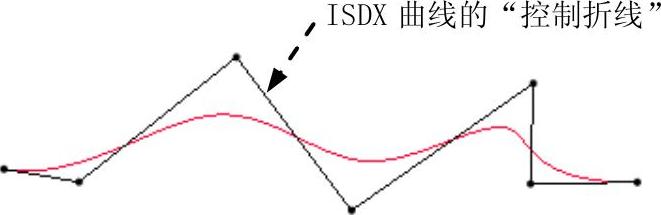

在“曲线编辑”操控板中，如果激活按钮，ISDX曲线上会出现图8.3.11所示的“控制折线”，控制折线由数个首尾相连的线段组成，每个线段的端部都有一个小圆点，它们是曲线的外形的控制点。拖移这些小圆点，便可间接地调整曲线的外形，这就是“控制点”方式。

图8.3.9 编辑曲线

图8.3.10 直接的控制方式

图8.3.11 控制点方式

注意：在以上两种调整曲线外形的方式过程中，鼠标各键的功能如下：

● 使用左键拾取曲线上的关键点或控制点，按住左键可立刻移动、调整点的位置。

● 单击中键确定曲线编辑的完成。

● 单击右键，弹出快捷菜单。

1.拖移ISDX曲线上的点

ISDX曲线上点的拖移可分以下两种情况：

情况一：拖移ISDX曲线上的自由点。

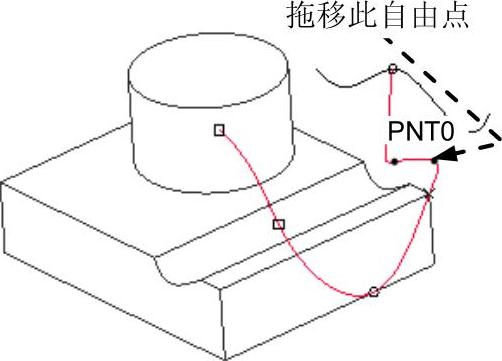

如图8.3.12所示，单击图中所示的自由点，按住鼠标的左键并移动鼠标，该自由点即自由移动；也可配合键盘Ctrl和Alt键限制移动的方向。

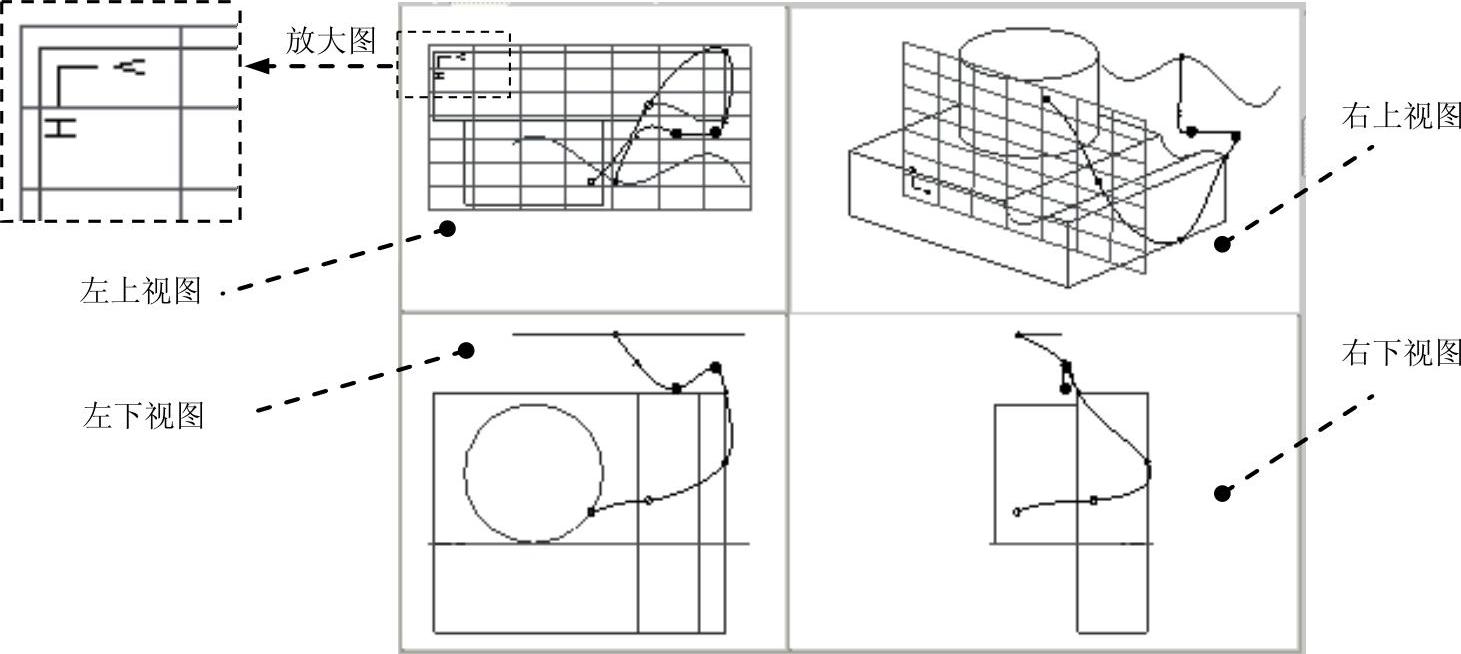

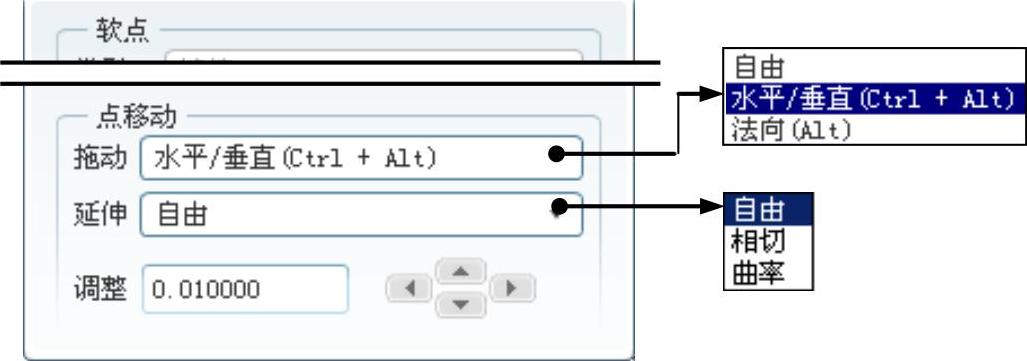

● 水平/竖直方向移动：按住键盘Ctrl和Alt键，仅可在水平、竖直方向移动自由点。或者单击操控板上的按钮，系统弹出“点”界面；在区域的下拉列表中选择选项，如图8.3.13所示。注意：此处的“水平”移动方向是指活动平面上图标中的H方向，如图8.3.14的放大图所示；“竖直”移动方向是指活动平面上图标的V方向。水平/竖直方向移动操作应在“左上视图”进行。

● 法向移动：按住键盘Alt键，仅可在垂直于活动平面的方向移动自由点。也可单击操控板上的按钮，系统弹出“点”界面；在区域的下拉列表中分别选择选项，如图8.3.13所示。注意：垂直方向移动操作应在“左下视图”进行。

图8.3.12 拖移ISDX曲线上的自由点

图8.3.13 “点”界面

特别注意：

● 误操作后，可进行“恢复”操作，方法是：选择下拉菜单命令，或者直接单击按钮。

图8.3.14 四个视图

● 配合键盘的Shift键，可改变点的类型。按住Shift键，移动ISDX曲线上的点，可使点的类型在自由点、软点、固定点和相交点（必须是平面曲线上的点）之间进行任意的切换，当然在将非自由点变成自由点时，有时先要进行“断开链接”操作，其操作方法为：在要编辑的点上右击，然后选取命令。

情况二：拖移ISDX曲线上的软点。

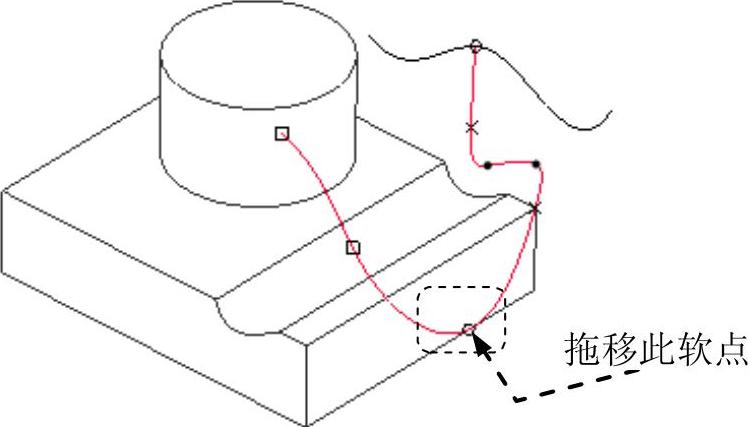

如图8.3.15所示，将鼠标指针移至某一软点上，按住左键并移动鼠标，即可在其参照边线（曲面）上移动该点；另一种方法是右击该点，系统弹出图8.3.16所示的快捷菜单，选择菜单中的长度比例、长度、参数、距离平面的偏距、锁定到点以及断开链接等选项，可准确地定义该点的位置（单击操控板中的按钮，在弹出的界面中也可获得这些选项，如图8.3.17所示）。

图8.3.15 拖移ISDX曲线上的软点

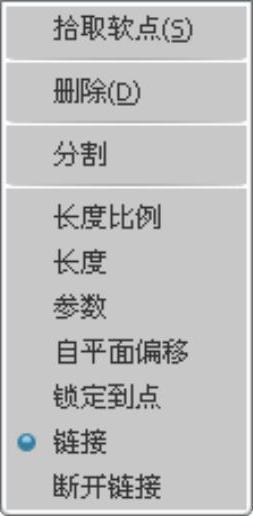

图8.3.16 快捷菜单

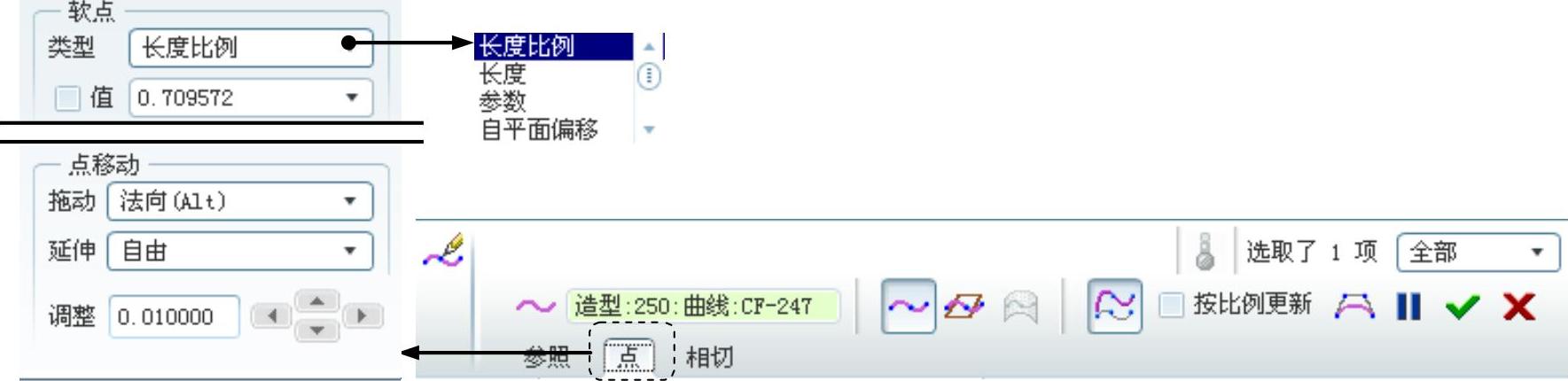

图8.3.17 操控板

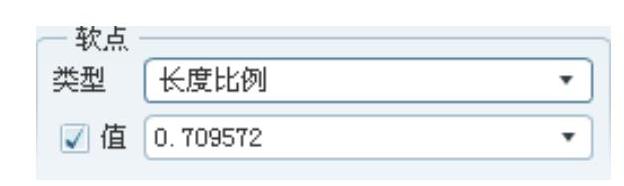

➢ 长度比例将参考曲线（线段）长度视为1，通过输入长度比例值来控制软点位置。单击操控板中

的按钮，在弹出的操作界面中可输入“长度比例”值，如图8.3.18所示。

➢ 长度系统自动指定从参考曲线某一端算起，通过输入长度值来控制软点位置。单击操控板中的按钮，在弹出的操作界面中可输入“长度”值，如图8.3.19所示。

图8.3.18 设置“长度比例”值

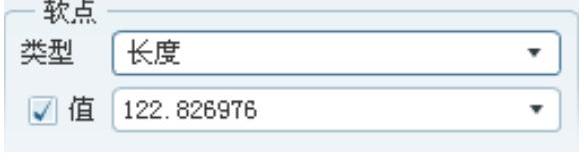

图8.3.19 设置“长度”值

➢ 参数

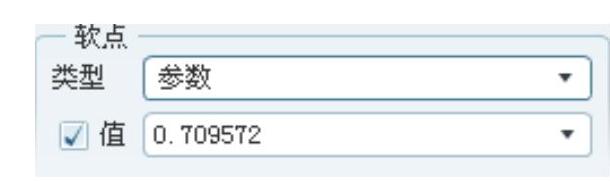

预设情况，类似“长度比例”，但比例值稍有不同。单击操控板中的按钮，在弹出的操作界面中可输入“参数”值，如图8.3.20所示。

➢ 自平面偏移

指定一基准面，通过输入与基准面的距离值来控制软点位置。单击操控板中的按钮，在弹出的操作界面中可输入“偏移”值，如图8.3.21所示。

图8.3.20 设置“参数”值

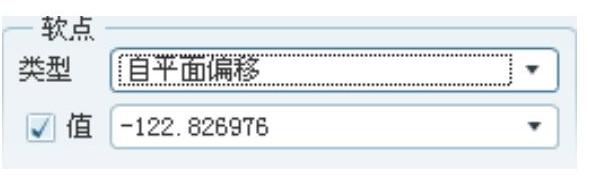

图8.3.21 设置“自平面偏移”值

➢ 锁定到点

系统会自动移动软点至参考曲线上最近的控制点，如此犹如“固定”在该控制点上，故符号会转为叉号“×”，如图8.3.22所示。

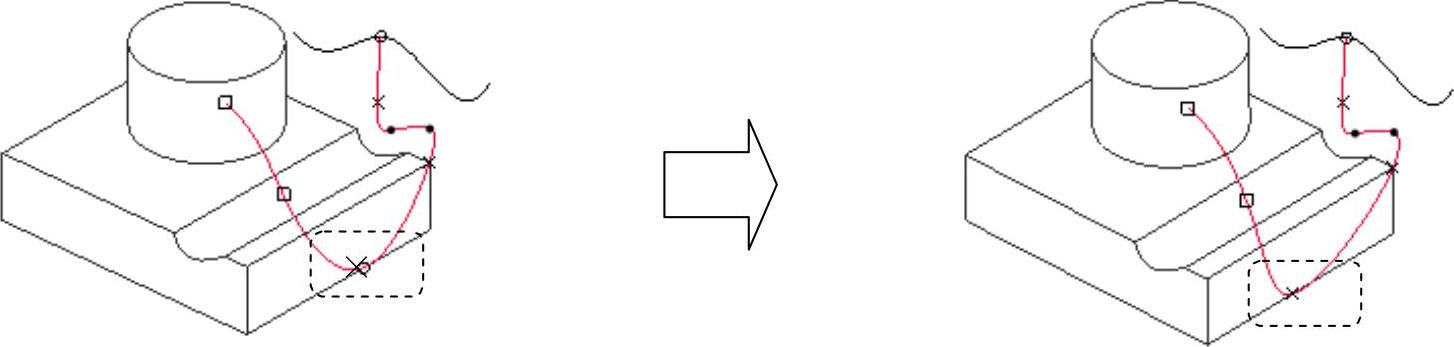

图8.3.22 锁定到点

➢ 链接与断开链接

当ISDX曲线某一点为软点或固定点时，则该点表现为一种“链接”（Link）状态，如点落在曲面、曲线或某基准点上等。“断开链接”（Unlink）则是使软点或固定点“脱离”参考点/曲线/曲面等父项的约束而成为自由点，故符号会转为实心原点“·”，如图8.3.23所示。

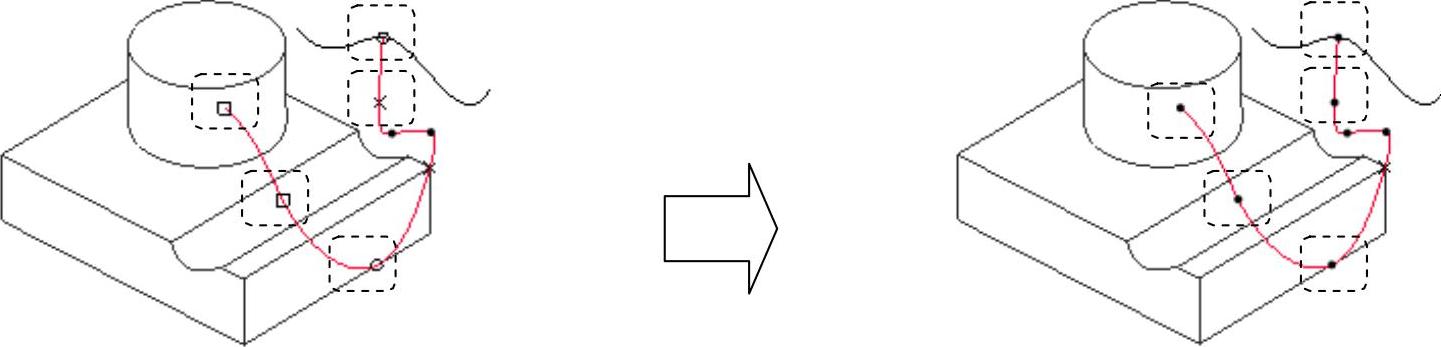

图8.3.23 链接与断开链接

2.比例更新（Proportional Update）

若某ISDX曲线具有两个（含）以上软点时，可选中操控板上的复选框，进行这样的设置后，如果拖拉其中一个软点，在两软点间的外形会随拖拉软点而成比例地调整。如图8.3.24所示，该ISDX曲线含有两个软点，如果选中复选框，当向左拖拉软点2时，则软点1和软点2间的曲线形状成比例地调整，如图8.3.25所示；如果不选中复选框，当向左拖拉软点2时，则软点1和软点2间的曲线形状不会成比例地调整，如图8.3.26所示。

注意：练习时，请读者先将工作目录设置至D：\proewf5.2\work\ch08.03，然后打开文件edit_proportional_update.prt。

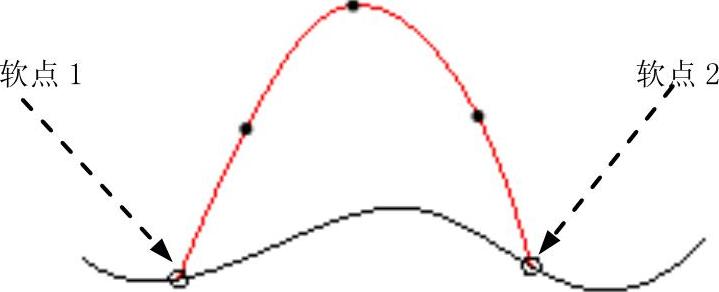

图8.3.24 ISDX曲线含有两个软点

图8.3.25 选中“按比例更新”复选框

3.ISDX曲线端点切向量的编辑

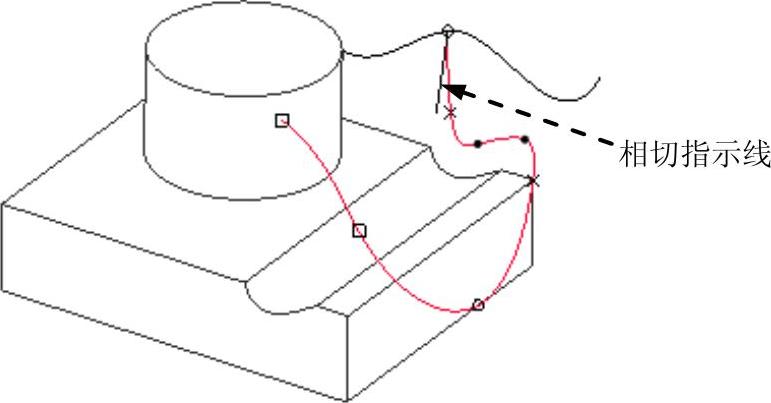

如图8.3.27所示，编辑ISDX曲线的端点时，会出现一条相切指示线，这是该端点的切向量（Tangent Vector）。拖拉相切指示线可控制切线的“长度”、“角度”及“高度”。

图8.3.26 不选中“按比例更新”复选框

图8.3.27 ISDX曲线端点的相切编辑

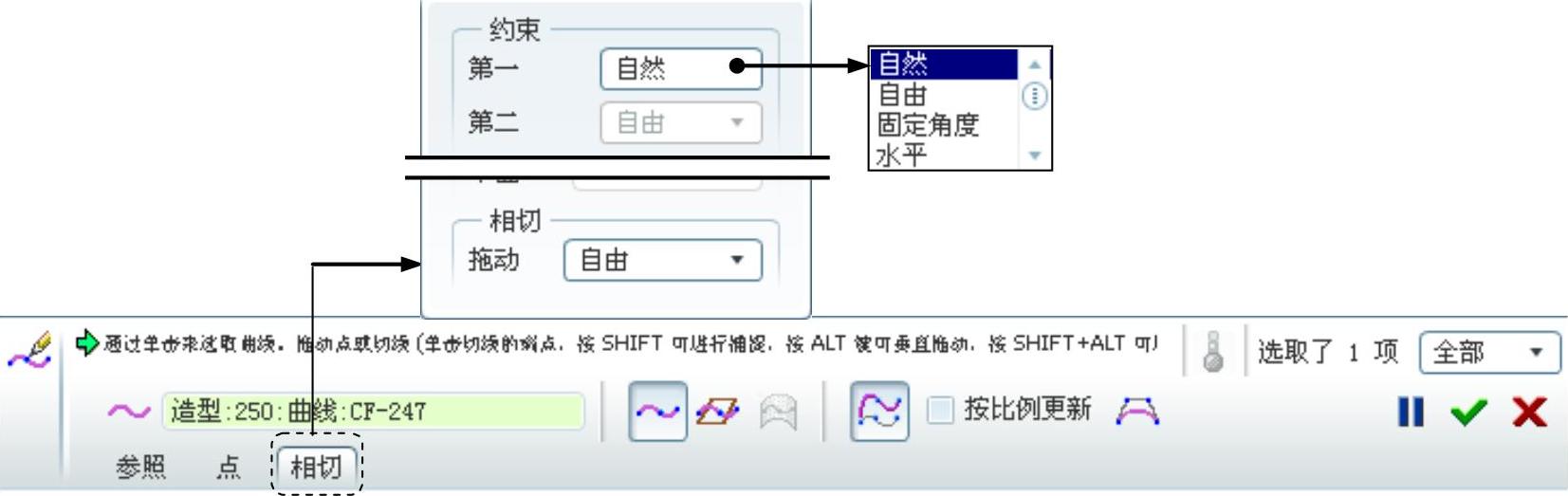

要更准确地定义切线的长度、角度及高度，可单击操控板中的按钮，在图8.3.28所示的界面中，选择自然（Natural）、自 由（Free）、固定角度（Fix Angle）、水 平（Horizontal）、垂直（Vertical）、法向（Normal）、对齐（Align）、对称（Symmetric）、相切（Tangent）、曲率（Curvature）、曲面相切（Surface Tangent）、曲面曲率（Surface Curvature）以及相切拔模（Tangent Pluck Up）选项，下面将依次进行介绍。

注意：练习时，请读者先将工作目录设置至D：\proewf5.2\work\ch08.03，然后打开文件curve_edit.prt。

图8.3.28 操控板

➢ 自然（Natural）

由系统自动确定切线的长度及方向。如果移动或旋转相切指示线，则该项会自动转换为自由（Free）。

➢ 自由（Free）

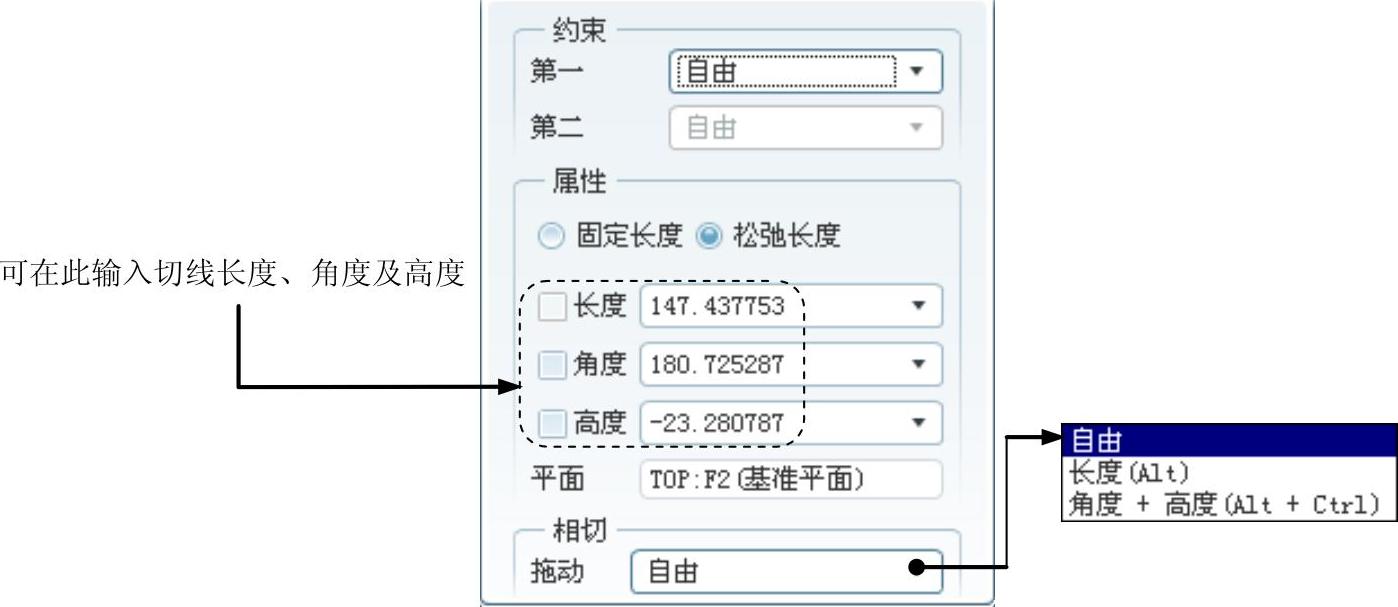

选择该项，可自由地改变切线长度及方向。可在图8.3.29所示的“相切”界面中输入所需要的相切长度、角度及高度；也可在模型中通过拉长、缩短、旋转相切指示线来改变切线长度及方向，在此过程中可配合如下操作：

图8.3.29 “相切”界面

● 改变切线的长度：按住键盘Alt键，可将切线的角度和高度固定，任意改变切线的长度；也可在操控板界面的区域选择选项，如图8.3.29所示。

● 改变切线的角度和高度：按住Ctrl和Alt键，可将切线的长度固定，任意改变切线的角度和高度；也可在区域选择选项，如图8.3.29所示。

➢ 固定角度（Fix Angle）

保持当前相切指示线的角度和高度，只能更改其长度。

➢ 水平（Horizontal）

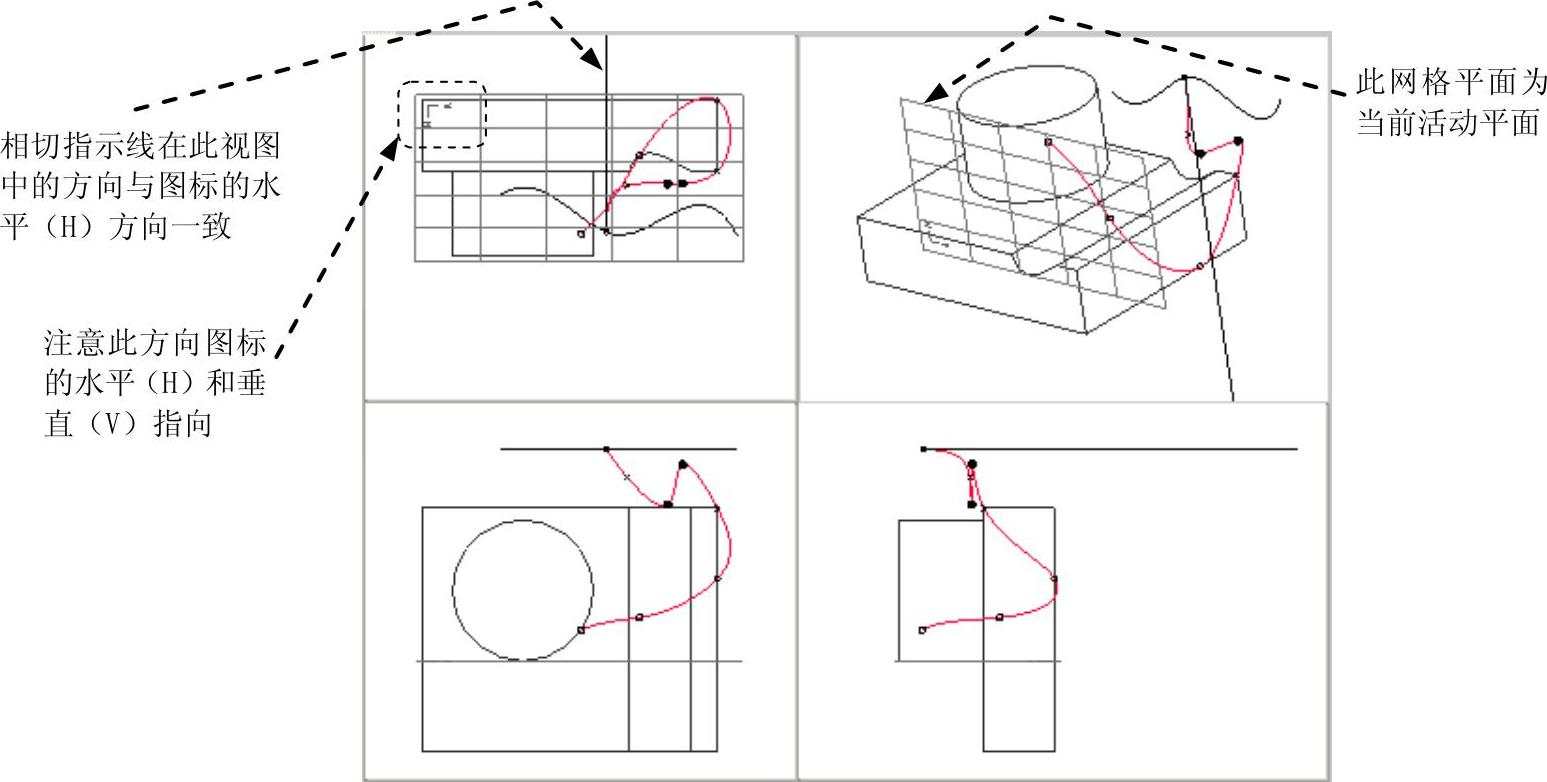

使相切指示线方向与活动平面中的水平方向保持一致，仅能改变切线长度。可单击按钮，显示四个视图，将发现相切指示线在左上视图中的方向与图标的水平（H）方向一致，如图8.3.30所示。

图8.3.30 水平（Horizontal）

➢ 垂直（Vertical）

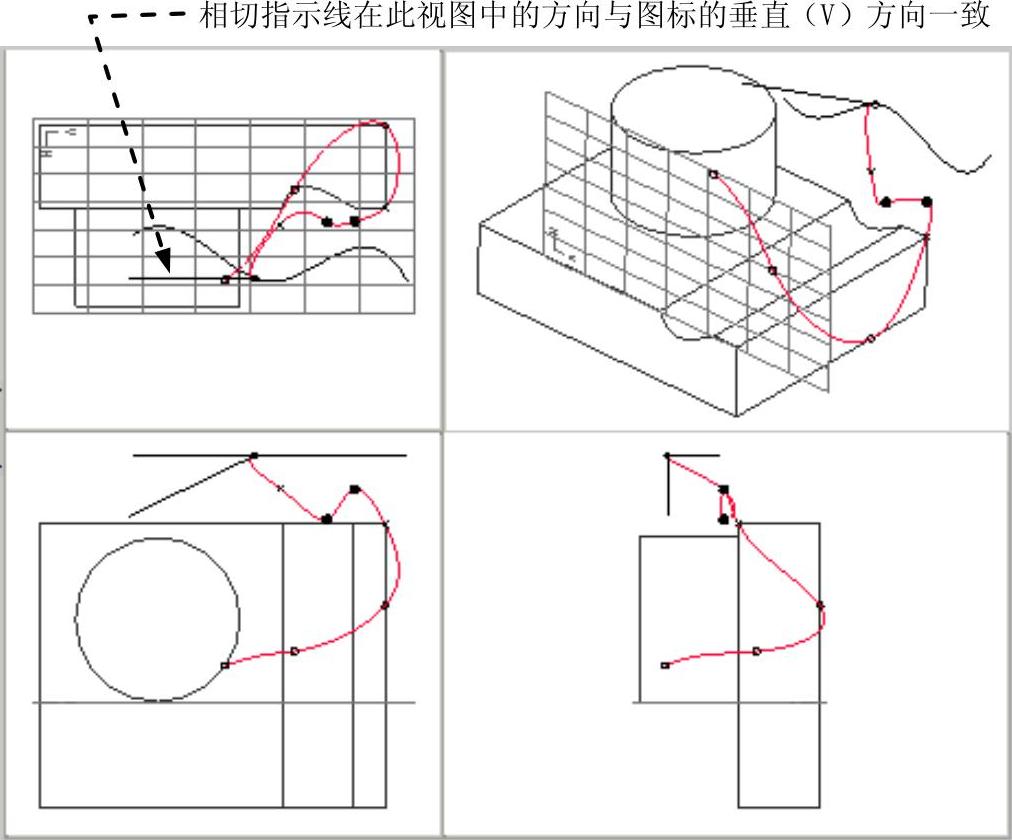

使相切指示线方向与活动平面中的竖直方向保持一致，仅能改变切线长度。此时在左上视图中，相切指示线的方向与图标的竖直（V）方向一致，如图8.3.31所示。

➢ 法向（Normal）

选择此选项后，需选取一参考平面，则ISDX曲线该端点的切线方向将与此参考平面垂直。

➢ 对齐（Align）

选择该选项后，在一参考曲线上单击，这样端点的切线方向将与参考曲线上单击处的切线方向保持一致，如图8.3.32所示。

图8.3.31 垂直（Vertical）

图8.3.32 对齐（Align）

➢ 相切（Tangent）

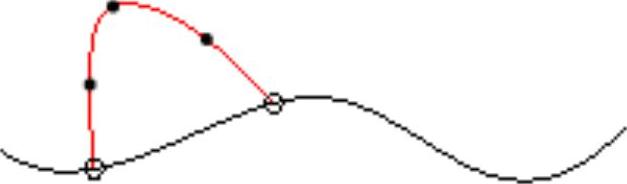

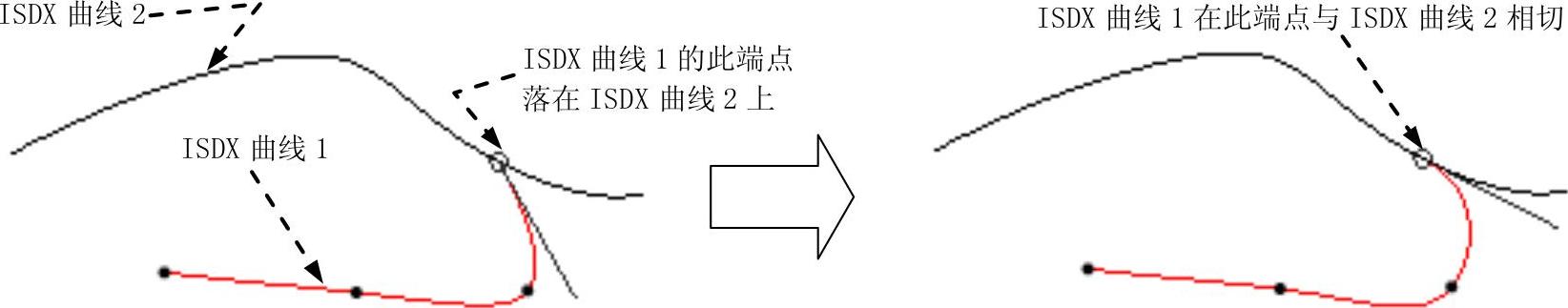

如图8.3.33所示，如果ISDX曲线1的端点落在ISDX曲线2上，则对ISDX曲线1进行编辑时，可在其端点设置“相切”（Tangent），完成操作后，曲线1在其端点处与曲线2相切。

注意：练习时，请先将工作目录设置至D：\proewf5.2\work\ch08.03，然后打开文件edit_tangent1.prt。

图8.3.33 相切（Tangent）

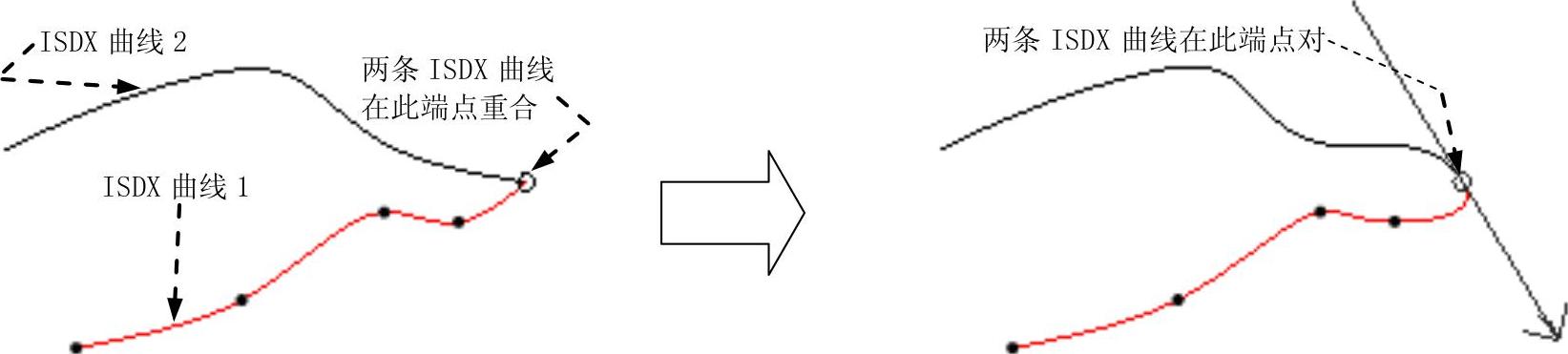

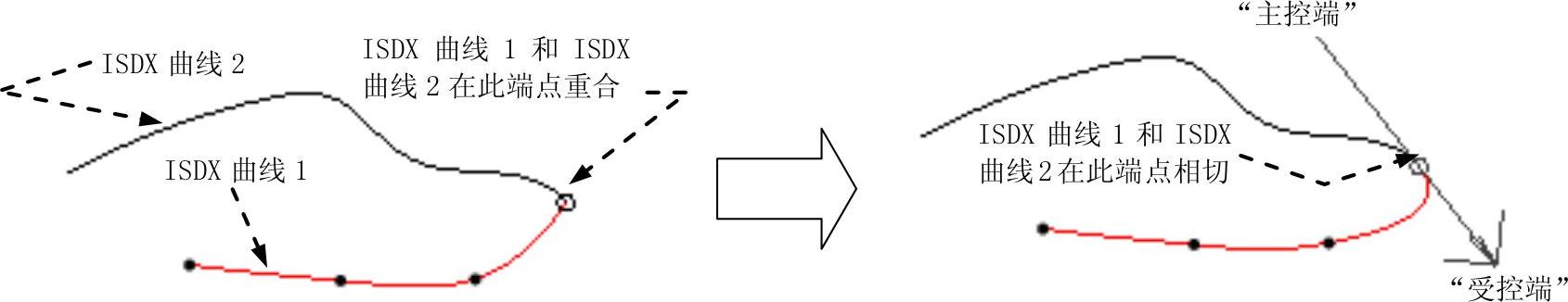

如图8.3.34所示，如果ISDX曲线1的端点刚好落在ISDX曲线2的某一端点上，则对曲线1进行编辑时，可在其端点设置“相切”（Tangent），这样两条曲线将在此端点相切。注意：此时端点两边的相切指示线呈不同样式（一边为直线、一边为单箭头），无箭头的一段为“主控端”，此端所在的曲线（ISDX曲线2）为主控曲线，拖拉此端相切指示线，可调整其长度，也可旋转其角度（同时带动另一边的相切指示线旋转）；有箭头的一段为“受控端”，此端所在的曲线（ISDX曲线1）为受控曲线，拖拉此端相切指示线将只能调整其长度，而不能旋转其角度。

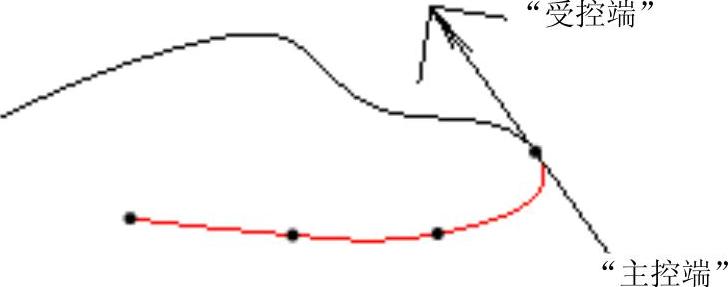

单击“主控端”的尾部，可将其变为“受控端”，如图8.3.35所示。

注意：练习时，请先将工作目录设置至D：\proewf5.2\work\ch08.03，然后打开文件edit_tangent2.prt。

图8.3.34 在公共端点处相切

图8.3.35 将“主控端”变为“受控端”

➢ 对称（Symmetric）

如果ISDX曲线1的端点刚好落在ISDX曲线2的端点上，则对曲线1进行编辑时，可在该端点设置“对称”，完成操作后，两条ISDX曲线在该端点的切线方向相反，切线长度相同，如图8.3.36所示，而且该端点的相切类型会自动变为“相切”（Tangent）。

注意：练习时，请先将工作目录设置至D：\proewf5.2\work\ch08.03，然后打开文件edit_symmetric.prt。

图8.3.36 对称（Symmetric）

➢ 曲率（Curvature）

如图8.3.37所示，如果ISDX曲线1的端点落在ISDX曲线2上，可选择ISDX曲线1进行编辑，在其端点设置“曲率”（Curvature），完成操作后，曲线1在其端点处与曲线2的曲率相同。

注意：练习时，请先将工作目录设置至D：\proewf5.2\work\ch08.03，然后打开文件edit_curvature1.prt。

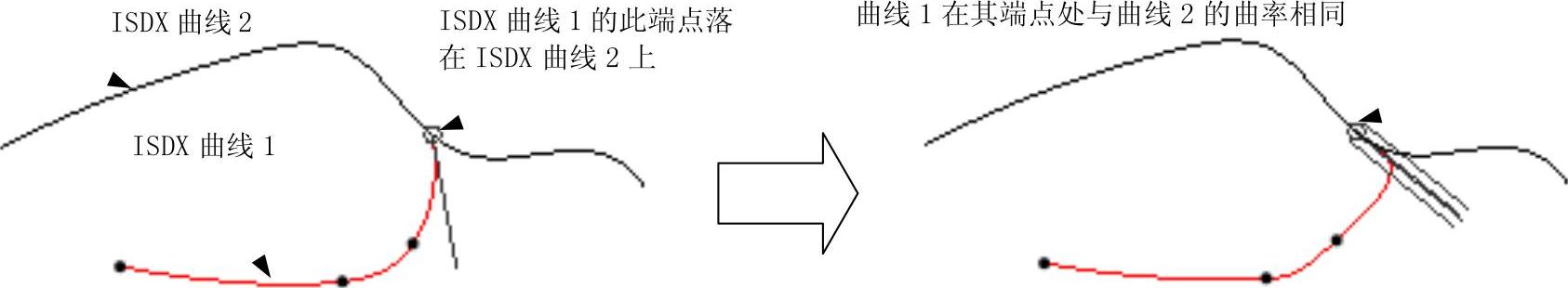

图8.3.37 设置“曲率”（Curvature）（一）

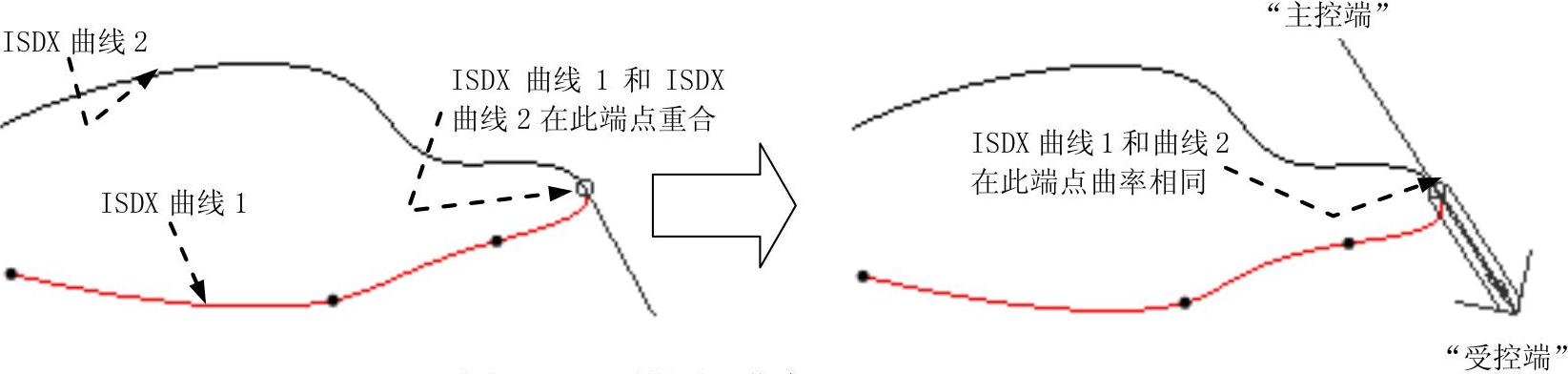

如图8.3.38所示，当ISDX曲线1的端点与ISDX曲线2的某一端点重合时，此时如果选择ISDX曲线1进行编辑，在其端点设置“曲率”（Curvature），完成操作后，ISDX曲线1和ISDX曲线2在此端点曲率相同。注意：与曲线的相切相似，此时端点两边的相切指示线显示不同的形状（一边为直线，一边为复合箭头），无箭头的一段为“主控端”，用户可拖拉此端相切指示线，调整其长度，也可以旋转其角度，并且在带动另一边的相切指示线的同时旋转角度；有箭头的一段为“受控端”，用户可拖拉此端相切指示线，调整其长度，但不能旋转其角度。

与曲线的相切一样，单击“主控端”的尾部，可将其变为“受控端”。

注意：练习时，请先将工作目录设置至D：\proewf5.2\work\ch08.03，然后打开文件edit_curvature2.prt。

图8.3.38 设置“曲率”（Curvature）（二）

➢ 曲面相切（Surface Tangent）

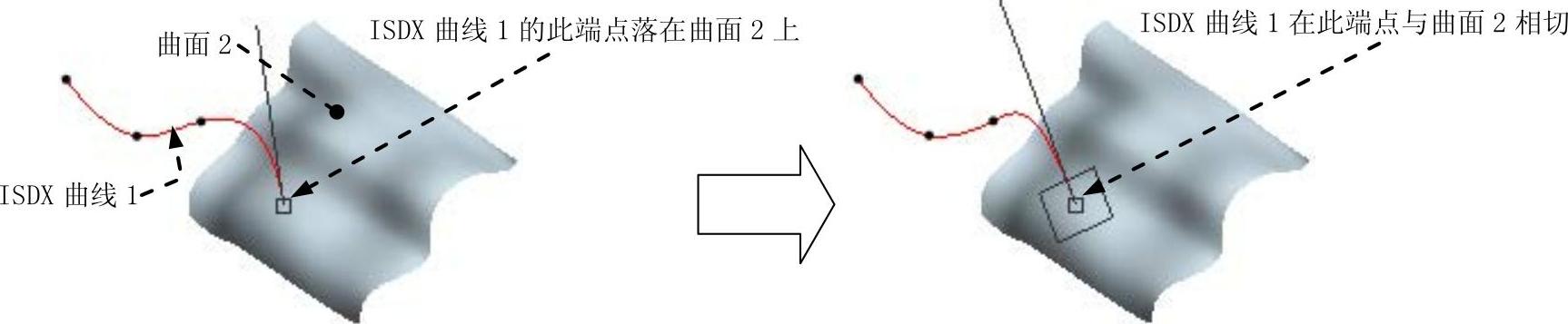

如图8.3.39所示，如果ISDX曲线1的端点落在曲面2上，可选择ISDX曲线1进行编辑，在其端点设置“曲面相切”（Surface Tangent），完成操作后，曲线1在其端点处与曲面2相切。

注意：练习时，请先将工作目录设置至D：\proewf5.2\work\ch08.03，然后打开文件edit_surface_tangent.prt。

图8.3.39 设置“曲面相切”（Surface Tangent）

➢ 曲面曲率（Surface curvature）

如图8.3.40所示，如果ISDX曲线1的端点落在曲面2上，可选择ISDX曲线1进行编辑，在其端点设置“曲面曲率”（Surface Curvature），完成操作后，曲线1在其端点处与曲面2的曲率相同。

注意：练习时，请先将工作目录设置至D：\proewf5.2\work\ch08.03，然后打开文件edit_surface_curvature.prt。

图8.3.40 设置“曲面曲率”（Surface Curvature）
