“点”（Point）是构成曲线最基本的要素，在ISDX模块中，我们把“点”分为四种点类型：自由点（Free）、软点（Soft）、固定点（Fixed）和相交点（Intersection），每种类型的点都有特定的显示样式。

1.自由点

自由点是没有坐落在空间其他点、线、面元素上的点，我们可以对这种类型的点进行自由地拖移，自由点显示样式为小圆点（●）。

下面我们打开一个带有自由点的模型文件进行查看。

Step1.设置工作目录和打开文件。先将工作目录设置至D：\proewf5.2\work\ch08.02，然后打开文件view_free_point.prt。

Step2.设置模型显示状态。

（1）单击按钮，将模型设置为着色显示状态。

（2）单击按钮、、，使基准面、基准轴和坐标系不显示。

（3）单击按钮，然后选择Course_v1视图。

Step3.编辑定义模型树中的造型特征，进入ISDX环境：在图8.2.29所示的模型树中，右击，系统弹出图8.2.30所示的快捷菜单，从该快捷菜单中选择命令。

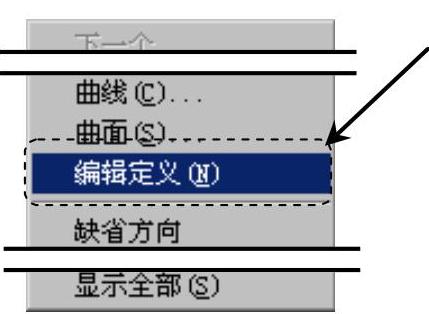

图8.2.28 快捷菜单

图8.2.29 模型树

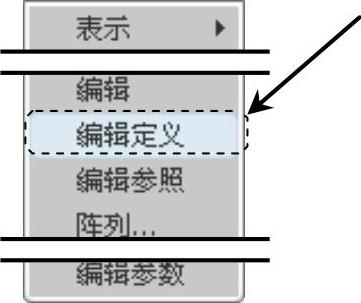

图8.2.30 快捷菜单

Step4.单击工具栏中的按钮，切换到四个视图状态。

Step5.单击“编辑曲线”按钮，选择图8.2.31中的ISDX曲线，此时我们会看到构成ISDX曲线的四个点的显示样式为小圆点（●），说明这四个点为自由点。

Step6.拖移ISDX曲线上的自由点：选取ISDX曲线上四个点中的某一个点进行拖移，我们会发现可以向任何方向进行移动，不受任何约束。

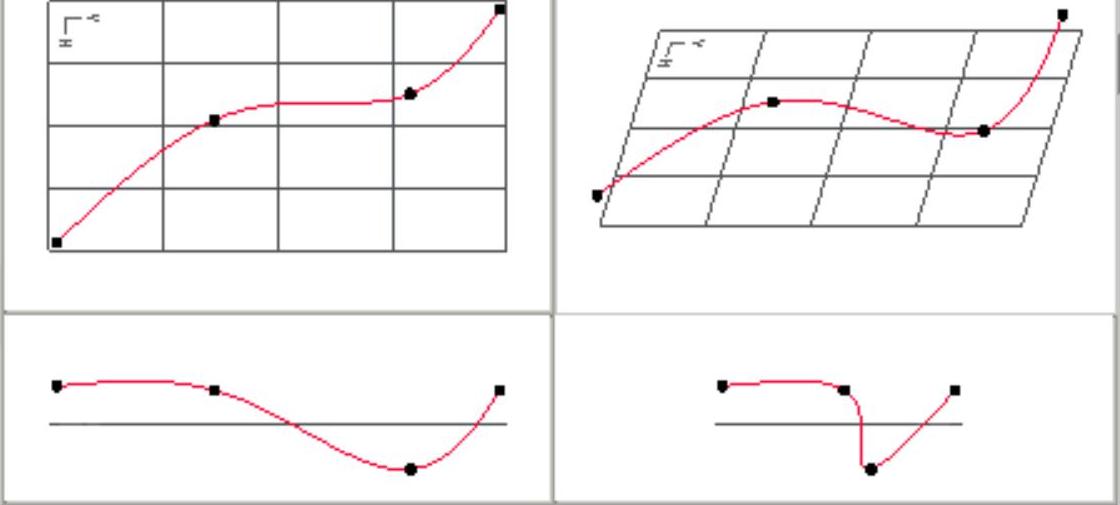

图8.2.31 四个视图状态

2.软点

如果ISDX曲线上的点坐落在空间其他曲线（Curve）、模型边（Edge）、模型表面（Surface）和曲面（Surface）元素上，我们则将这样的点称为“软点”，软点坐落其上的线、面元素称为软点的“参照”，它们是软点所在曲线的父特征，而软点所在的曲线为子特征。我们也可以对软点进行拖移，但它不能自由地拖移，软点只能在其所在的线、面上移动。软点的显示样式取决于其“参照”元素的类型：

● 当软点坐落在曲线、模型的边线上时，其显示样式为小圆圈（○）。

● 当软点坐落在曲面、模型的表面上时，其显示样式为小方框（□）。

下面我们打开一个带有软点的模型文件进行查看。

Step1.设置工作目录和打开文件。先将工作目录设置至D：\proewf5.2\work\ch08.02，然后打开文件view_soft_point.prt。

Step2.设置模型显示状态。

（1）单击按钮，将模型设置为线框显示状态。

（2）单击按钮、、，使基准面、基准轴和坐标系不显示。

（3）单击按钮，然后选择Course_v1视图。

Step3.编辑定义模型树中的造型特征，进入ISDX环境：在模型树中，右击，从弹出的快捷菜单中选择命令。

Step4.遮蔽活动平面的栅格显示：选择下拉菜单的命令，在“造型首选项”对话框的区域中，取消选中复选框；关闭“造型首选项”对话框。

Step5.单击“编辑曲线”按钮，选取图8.2.32中的ISDX曲线。

Step6.查看ISDX曲线上的软点：如图8.2.33所示，ISDX曲线上有四个软点，软点1、软点2和软点3的显示样式为小圆圈（○），因为它们在曲线或模型的边线上；软点4的显示样式为小方框（□），因为它在模型的表面上。

Step7.拖移ISDX曲线上的软点：移动四个软点，我们将会发现软点1只能在实体特征1的当前半个圆弧边线上移动，不能移到另一个半圆弧上；软点2只能在实体特征2的当前边线上移动，不能移到该特征的其他边线上；软点3只能在曲线1上移动；软点4只能在实体特征2的上部表面上移动，不能移到该特征的其他表面上。

图8.2.32 选择ISDX曲线

图8.2.33 查看ISDX曲线上的软点

3.固定点

如果ISDX曲线的点坐落在空间的某个基准点（Datum Point）或模型的顶点（Vertex）上，我们称之为“固定点”，固定点坐落其上的基准点和顶点所在的特征为固定点的“参照”。不能对固定点进行拖移。固定点的显示样式为小叉（×）。

下面将打开一个带有固定点的模型文件进行查看。

Step1.设置工作目录和打开文件。先将工作目录设置至D：\proewf5.2\work\ch08.02，然后打开文件view_fixed_point.prt。

Step2.设置模型显示状态。

（1）单击按钮，将模型设置为线框显示状态。

（2）单击按钮、、，使基准面、基准轴和坐标系不显示。

（3）单击按钮，使基准点显示。

（4）单击按钮，然后选择Course_v1视图。

Step3.编辑定义模型树中的造型特征，进入ISDX环境：在模型树中右击，从系统弹出的快捷菜单中选择命令。

Step4.单击“编辑曲线”按钮，选择图8.2.34中的ISDX曲线。

Step5.查看ISDX曲线上的固定点：如图8.2.35所示，ISDX曲线上有两个固定点，它们的显示样式均为小叉（×）。

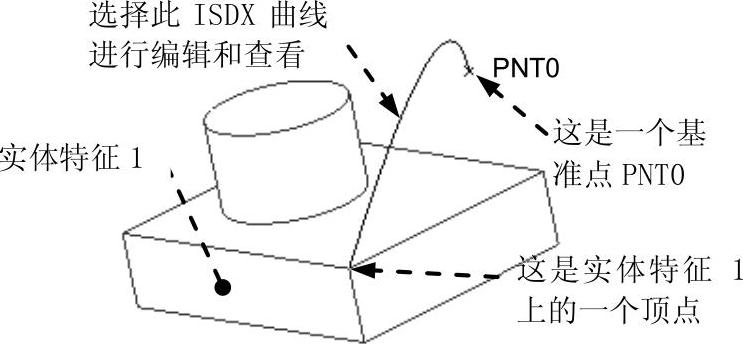

图8.2.34 选择ISDX曲线

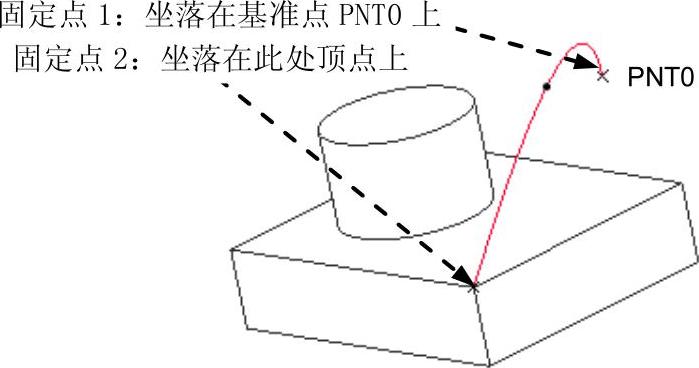

图8.2.35 查看ISDX曲线上的固定点

Step6.尝试拖移ISDX曲线上的两个固定点，但根本不能移动。

4.相交点

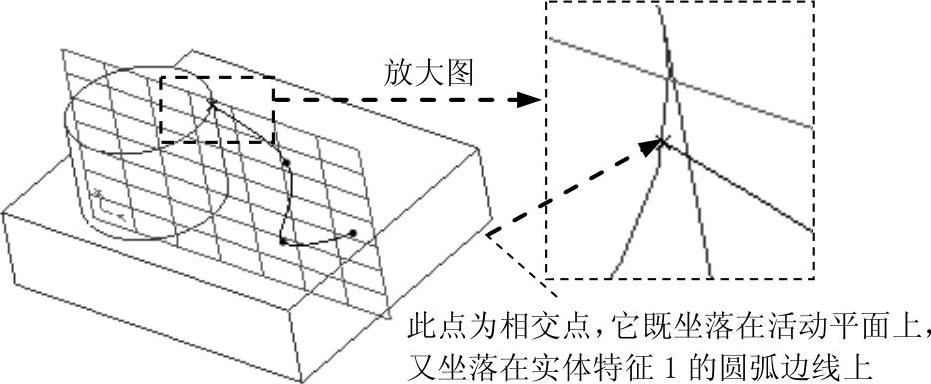

当我们在创建平面（Planar）ISDX曲线时，如果ISDX曲线中的某个点正好坐落其他曲线（Curve）或模型边（Edge）上，也就是说ISDX曲线中的这个点既坐落在活动平面上，又坐落在空间的某个曲线（Curve）或模型边（Edge）上，这样的点称为“相交点”，我们不能拖移相交点。显然，相交点是一种特殊的“固定点”，相交点的显示样式也为小叉（×）。

下面我们打开一个带有相交点的模型文件进行查看。

Step1.设置工作目录和打开文件。先将工作目录设置至D：\proewf5.2\work\ch08.02，然后打开文件view_intersection_point.prt。

Step2.设置模型显示状态。

（1）单击按钮，将模型设置为线框显示状态。
